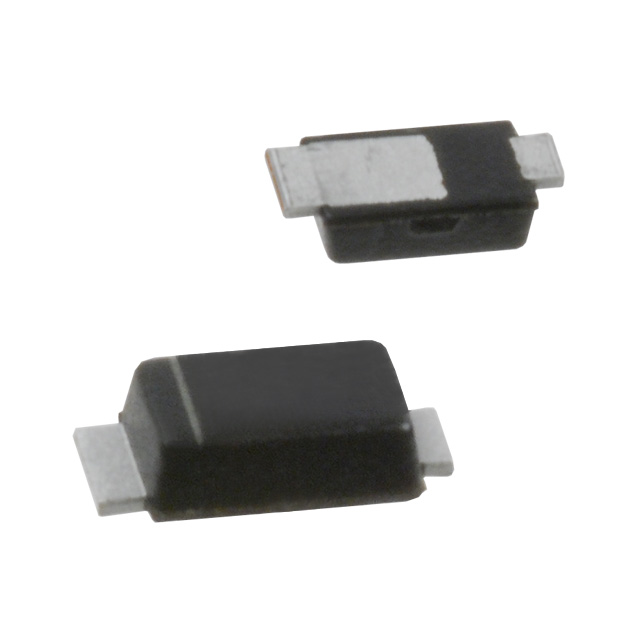

PD3Z284C2V4-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±8% 50μA 2.4V 100Ω 500mW 独立式 PDI-323 贴片安装 1.9mm*1.25mm*650μm
供应商型号: 30C-PD3Z284C2V4-7 PDI323
供应商: 云汉优选
标准整包数: 1
DIODES 齐纳(稳压)二极管 PD3Z284C2V4-7

PD3Z284C2V4-7概述

    # 电子元器件技术手册:Diodes Incorporated 的 PD3Z284 系列 Zener 二极管

    产品简介


    Diodes Incorporated 的 PD3Z284 系列 Zener 二极管是面向超小型表面贴装应用设计的高性能半导体器件。这些二极管具有卓越的可靠性,广泛应用于消费电子、工业控制、通信设备等领域。PowerDI™323 封装的引入显著减小了芯片占用空间,同时保持了出色的电气性能和机械稳定性。产品系列覆盖了多种标称电压范围(从 2.4V 到 39V),能够满足多样化的电路设计需求。
    主要功能:
    - 稳压应用中的关键元器件。
    - 用于过压保护及电路基准参考。
    - 兼具小尺寸与高可靠性的特性。
    应用领域:
    - 消费类电子产品(如手机充电器、电源适配器)。
    - 工业控制系统与测量设备。
    - 通信模块(例如无线通信设备)。
    - 数据处理和存储系统。

    技术参数


    | 特性名称 | 符号 | 单位 | 参数范围 |
    ||
    | 最大功率耗散 | PD | mW | 500 |
    | 热阻抗 | RθJA | °C/W | 250 |
    | 工作温度范围 | TJ, TSTG | °C | -65 至 +150 |
    | 标称击穿电压范围 | VZ | V | 2.4 至 39 |
    | 击穿电压公差 | VZ(±) | % | ±5% |
    | 最大正向电压(IF=10mA) | VF | V | 0.9 至 1.1 |
    | 泄漏电流(IZT=5mA) | IR | μA | 0.1 至 75 |
    注:所有技术规格均适用于 TA=+25°C,除非另有说明。

    产品特点和优势


    独特功能:
    - 平面晶片结构:采用先进的平面晶片设计,提升了热传导效率并降低了寄生效应。
    - RoHS合规性:无铅封装设计,符合环保标准。
    - 高可靠性认证:通过 AEC-Q101 认证,确保适用于严苛的工作环境。
    市场竞争力:
    - 极小的体积(PowerDI™323 封装),适合紧凑型设计。
    - 广泛的工作温度范围(-65°C 至 +150°C),适应恶劣环境。
    - 高精度的击穿电压和泄漏电流指标,提升电路稳定性和准确性。

    应用案例和使用建议


    应用案例:
    1. 在消费电子中作为稳压器,为低功耗电路提供稳定的电源。
    2. 用于通信模块中过压保护电路,防止静电放电(ESD)对设备造成损坏。
    3. 作为基准电压源,在精密测量设备中提供精确的电压参考。
    使用建议:
    - 确保电路布局合理,避免过长走线导致的寄生电感增加。
    - 注意匹配合适的负载电阻值,以保证二极管工作在其最佳状态。
    - 对于高功耗应用,需考虑额外的散热措施。

    兼容性和支持


    兼容性:
    - 与市场上主流的焊接工艺完全兼容。
    - 可与其他品牌的类似产品互换,但推荐使用 D3ZxxBF 系列作为替代品。
    支持信息:
    - 提供详细的设计指南和技术文档。
    - Diodes Incorporated 官方网站(www.diodes.com)提供全面的产品支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正常运行时发热严重 | 检查散热设计,确保良好的热传导路径。 |
    | 泄漏电流过大 | 检查电路板清洁度及湿度状况。 |
    | 击穿电压不稳定 | 确认焊接质量和电压设置是否准确。 |

    总结和推荐


    综合评估:
    PD3Z284 系列 Zener 二极管凭借其超小型封装、高精度特性及卓越的可靠性,成为现代电子设计的理想选择。其广泛的应用范围和优异的性能表现使其在市场上具备强大的竞争力。
    推荐使用:
    强烈推荐在需要高性能 Zener 二极管的应用场景中使用此系列产品。特别是在面对空间受限的设计时,PowerDI™323 封装的优势尤为突出。然而,由于该产品已不推荐用于新设计,建议优先考虑升级到 D3ZxxBF 系列。
    总之,Diodes Incorporated 的 PD3Z284 系列二极管是一款值得信赖的电子元件,适用于多种复杂且苛刻的应用环境。

PD3Z284C2V4-7参数

参数
电压容差 ±8%
最大功率耗散 500mW
标称齐纳电压 2.4V
配置 独立式
最大功率 500mW
Ir - 反向电流 50μA
最大齐纳阻抗 100Ω
长*宽*高 1.9mm*1.25mm*650μm
通用封装 PDI-323
安装方式 贴片安装
零件状态 在售
