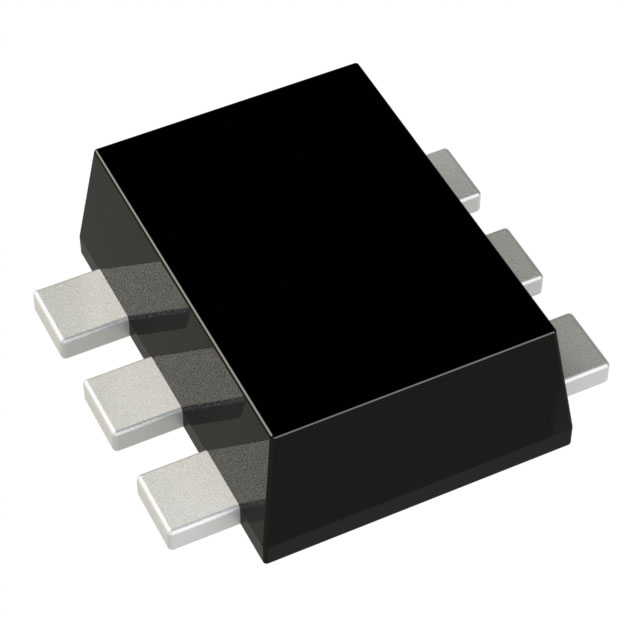

DDA124EH-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 300mV@ 500µA,10mA 2 PNP - Pre-Biased (Dual) 150mW 50V 100mA SOT-563 贴片安装 1.6mm*1.2mm*600μm
供应商型号: 30C-DDA124EH-7 SOT563
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) DDA124EH-7

DDA124EH-7概述

    # DDA (xxxx) H PNP Pre-Biased Small Signal Dual Surface Mount Transistor

    1. 产品简介


    基本描述
    DDA (xxxx) H 是一款预偏置的双面贴片式表面安装晶体管(PNP),适用于小型信号处理应用。该晶体管具有互补NPN类型的型号(DDC),可广泛应用于消费电子、工业自动化、通信设备及医疗仪器等领域。
    主要功能
    - Epitaxial Planar Die Construction:采用外延平面构造,提高了稳定性。
    - Complementary NPN Types Available:提供互补的NPN类型。
    - Built-In Biasing Resistors:内置偏置电阻,简化电路设计。
    - Totally Lead-Free & Fully RoHS Compliant:无铅且完全符合RoHS标准。
    - Halogen and Antimony Free:无卤素和锑,环保“绿色”设备。
    - Qualified to AEC-Q101 Standards:通过AEC-Q101标准认证,确保高可靠性。

    2. 技术参数


    极限参数
    - Supply Voltage (VCC):最大值为-50V。
    - Input Voltage (VIN):DDA124EH和DDA144EH型号的输入电压范围为+10V至-40V;DDA143EH型号的输入电压范围为+10V至-30V。
    - Output Current (IO):最大输出电流为-100mA。
    - Power Dissipation (PD):最大功率耗散为150mW。
    - Thermal Resistance, Junction to Ambient Air (RθJA):热阻为833°C/W。
    - Operating and Storage Temperature Range (TJ, TSTG):工作和存储温度范围为-55°C至+150°C。
    电气特性
    - Collector-Base Breakdown Voltage (BVCBO):最大值为-50V。
    - Collector-Emitter Breakdown Voltage (BVCEO):最大值为-50V。
    - Emitter-Base Breakdown Voltage (BVEBO):最大值为-5V。
    - Collector Cut-Off Current (ICBO):最大值为-0.5µA。
    - Emitter Cut-Off Current (IEBO):最大值为-0.5µA。
    - Collector-Emitter Saturation Voltage (VCE(SAT)):最大值为-0.3V。
    - DC Current Transfer Ratio (hFE):典型值为100至250。
    - Gain-Bandwidth Product (fT):典型值为250MHz。

    3. 产品特点和优势


    独特功能
    - Epitaxial Planar Die Construction:提高了器件的稳定性和可靠性。
    - 内置偏置电阻:简化了电路设计,减少了外部元件数量。
    - AEC-Q101认证:满足汽车电子级的高可靠性要求。
    - 无铅环保材料:完全符合RoHS标准,绿色生产。
    市场竞争力
    DDA (xxxx) H 在小型信号处理应用中表现出色,特别是在消费电子和工业控制领域。其高可靠性、低功耗和易于集成的特点使其在市场上具备显著的竞争优势。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:如智能手机、平板电脑等。
    - 工业自动化:如工厂自动控制系统、机器人等。
    - 通信设备:如路由器、交换机等。
    - 医疗仪器:如医疗监控设备、便携式医疗设备等。
    使用建议
    - 电路设计:利用其内置偏置电阻简化电路设计。
    - 散热管理:考虑其较高的热阻,需做好散热措施以保证其正常工作。
    - 应用测试:建议在实际应用前进行充分的测试,确保其性能满足需求。

    5. 兼容性和支持


    兼容性
    DDA (xxxx) H 可与市场上多种电子元器件和设备兼容,适用于广泛的电路设计。
    支持信息
    Diodes Incorporated 提供全面的技术支持和售后服务,包括产品资料下载、技术支持热线和技术文档更新等。

    6. 常见问题与解决方案


    问题一
    Q: 如何判断产品是否损坏?
    A: 可通过测量其关键电气参数来判断。如果发现其电气参数超出极限值范围,则可能需要更换新的晶体管。
    问题二
    Q: 如何选择合适的型号?
    A: 根据具体的应用需求,选择适合的型号。例如,在需要较高输出电流的应用中,可以选择输出电流较大的型号。
    问题三
    Q: 如何进行正确的焊接操作?
    A: 确保焊点质量良好,避免虚焊和短路。建议使用热风枪或烙铁进行焊接,并在焊接后检查焊点是否牢固。

    7. 总结和推荐


    综合评估
    DDA (xxxx) H PNP 预偏置小信号双面贴片式表面安装晶体管在稳定性、可靠性及易用性方面表现优异,特别适合于消费电子、工业自动化和通信设备等领域。
    推荐使用
    鉴于其优良的电气特性和高可靠性,我们强烈推荐在相关应用中使用 DDA (xxxx) H。它能够显著提升产品的整体性能和使用寿命。

DDA124EH-7参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
最大功率耗散 150mW
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
晶体管类型 2 PNP - Pre-Biased (Dual)
VCEO-集电极-发射极最大电压 50V
集电极截止电流 -
集电极电流 100mA
最大集电极发射极饱和电压 0.3@ 500µA,10mA
配置 -
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-563
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DDA124EH-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
