DZ23C3V6-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 3.6V 95Ω 1对共阴极 贴片安装
供应商型号: 1034-DZ23C3V6-7DKR-ND
供应商: Digi-Key
标准整包数: 1

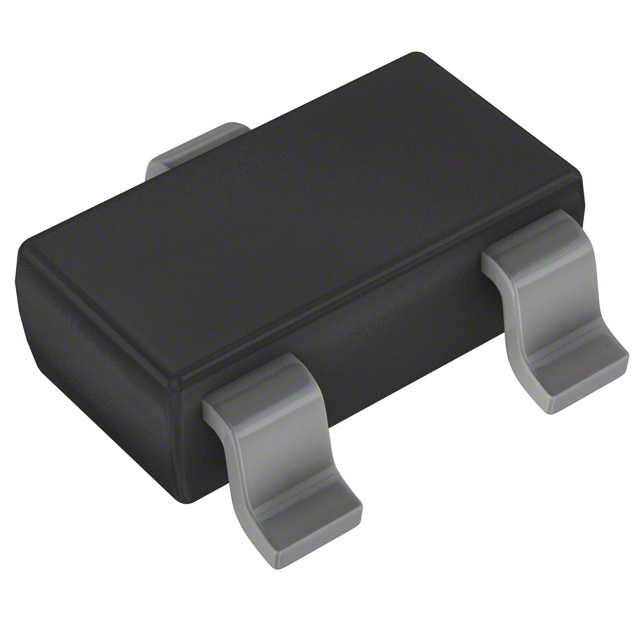

DIODES 齐纳(稳压)二极管 DZ23C3V6-7

DZ23C3V6-7概述

    # 300mW Dual Surface Mount Zener Diode (DZ23C2V7 - DZ23C51)

    1. 产品简介


    DZ23C2V7 - DZ23C51是一款双面贴装表面封装稳压二极管。它由两个稳压二极管组成,共阴极配置,适用于自动插入工艺。这种稳压二极管适用于多种电路设计,特别适合用于电源管理和电压保护领域。

    2. 技术参数


    - 额定功率耗散:300mW
    - 热阻(结到环境空气):417°C/W
    - 工作温度范围:-65°C至+150°C
    - 储存温度范围:-65°C至+150°C
    - 包装形式:SOT23贴带包装,每卷3000个
    Zener电压范围及其它特性:
    | 型号 | Zener电压范围 (V) | 最大Zener阻抗 (Ω) | 温度系数 (%) | 最小反向电压 (V) |

    | DZ23C2V7 | 2.5 to 2.9 | 83 | -0.065 | — |
    | DZ23C3V0 | 2.8 to 3.2 | 95 | -0.060 | — |
    | ... | ... | ... | ... | ... |
    | DZ23C51 | 48 to 54 | 100 | +0.110 | 38.0 |
    这些型号提供了广泛的Zener电压选择,满足不同应用的需求。

    3. 产品特点和优势


    - 双Zener二极管共阴极配置:这种配置可以实现对称和平衡的电压稳定。
    - 自动化兼容性:特别适合自动化生产流程。
    - 高可靠性:符合AEC-Q101标准,确保在严苛环境中也能可靠工作。
    - 绿色产品:无卤素和无锑材料,符合欧盟RoHS标准。

    4. 应用案例和使用建议


    应用案例
    - 电源管理:应用于各种需要稳定输出电压的电源管理系统。
    - 过压保护:在电路中作为过压保护元件,防止电压异常导致损坏。
    使用建议
    - 在设计电路时,考虑使用更稳定的稳压电源以减少波动。
    - 确保所选的Zener电压在应用中能够提供足够的稳定性和保护能力。

    5. 兼容性和支持


    - 兼容性:该产品采用SOT23封装,适用于大多数贴片机进行自动化生产。
    - 支持:Diodes Incorporated提供全面的技术支持和维护服务,包括PPAP(生产件批准程序)能力和AEC-Q101认证。

    6. 常见问题与解决方案


    - 问题1:稳压器的热稳定性不够
    - 解决方案:通过合理的PCB布局设计来改善散热条件。
    - 问题2:电流波动大
    - 解决方案:检查电路中是否有其他干扰源,适当调整电路参数以提高稳定性。

    7. 总结和推荐


    总体来说,DZ23C2V7 - DZ23C51稳压二极管具有较高的可靠性和兼容性,广泛适用于电源管理和电压保护场合。对于需要高性能和高可靠性的应用,这款产品是理想的选择。因此,我们强烈推荐使用此产品。

DZ23C3V6-7参数

参数
标称齐纳电压 3.6V
配置 1对共阴极
最大功率 0.3
Ir - 反向电流 -
最大齐纳阻抗 95Ω
电压容差 ±5%
最大功率耗散 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
