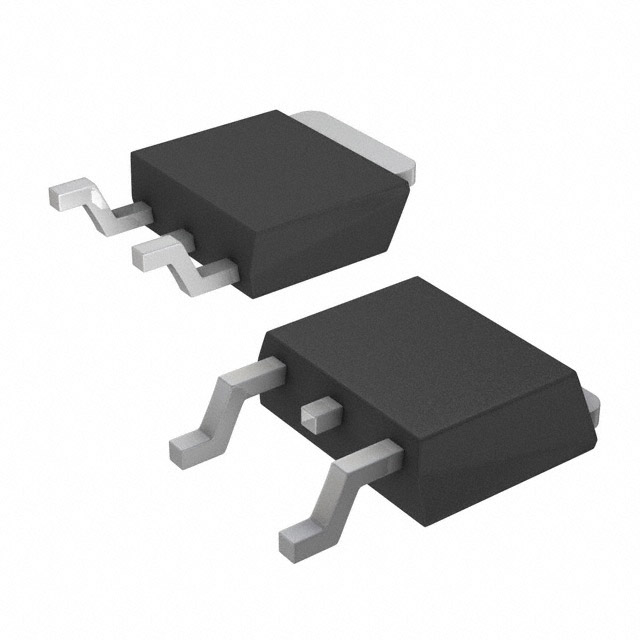

ZXMN10A25KTC

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.11W(Ta) 20V 4V@ 250µA 17.16nC@ 10 V 1个N沟道 100V 125mΩ@ 2.9A,10V 4.2A 859pF@50V TO-252-3 贴片安装 6.73mm*6.22mm*2.39mm
供应商型号: 1471147
供应商: 海外现货
标准整包数: 1
DIODES 场效应管(MOSFET) ZXMN10A25KTC

ZXMN10A25KTC概述

    ZXMN10A25K N-Channel Enhancement Mode MOSFET 技术手册

    1. 产品简介


    ZXMN10A25K 是一款由 Diodes Incorporated 生产的100V N-通道增强模式金属氧化物半导体场效应晶体管(MOSFET)。这种MOSFET 主要用于高效率电源管理应用,如直流-直流转换器、电源管理功能、断开开关和电机控制等。它的设计旨在最小化导通电阻(RDS(on)),同时保持卓越的开关性能。

    2. 技术参数


    - 额定电压:100V
    - 最大连续漏极电流:TA = +70°C 时为5A;TA = +25°C 时为6.4A
    - 脉冲漏极电流:21A(重复评级)
    - 热阻抗,结到环境:29.4°C/W(TA = +25°C 时)
    - 热阻抗,结到引脚:1.43°C/W
    - 工作和存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    - 低导通电阻:在VGS = 10V 时,RDS(on) 仅为125mΩ;VGS = 6V 时,RDS(on) 为150mΩ
    - 快速开关速度
    - 低门驱动需求
    - 无铅、符合RoHS标准:不含卤素和锑,符合绿色产品标准
    - 符合AEC-Q101标准:适用于高可靠性应用

    4. 应用案例和使用建议


    ZXMN10A25K 可广泛应用于直流-直流转换器、电源管理系统、断开开关和电机控制等领域。由于其快速的开关速度和低导通电阻,该MOSFET 在高压转换应用中表现出色。使用时应注意确保散热良好,以避免过高的温度影响其性能和寿命。
    建议在使用过程中,通过外部散热器或PCB布局优化来提高散热效果,尤其是在高负载情况下。例如,在PCB设计时可以增加铜箔覆盖面积,以提高散热效率。

    5. 兼容性和支持


    该MOSFET 的封装形式为TO252 (DPAK),与市场上主流的插件板兼容。厂商提供详细的安装指南和测试电路,以帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何测量RDS(on)?
    - 解决方案:参照电气特性的测试条件进行测量,通常需要在VGS = 10V 或6V 下进行。
    - 问题:如何避免过温损坏?
    - 解决方案:确保良好的散热措施,如采用大尺寸散热器或增加铜箔覆盖面积。

    7. 总结和推荐


    ZXMN10A25K MOSFET 在高效率电源管理和电机控制系统中表现出色,特别是在需要快速开关速度和低导通电阻的应用场合。其高可靠性、绿色设计以及优良的电气特性使其成为工业和汽车领域的理想选择。强烈推荐在高效率电源管理项目中使用此产品。

ZXMN10A25KTC参数

参数
Vgs(th)-栅源极阈值电压 4V@ 250µA
栅极电荷 17.16nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 859pF@50V
最大功率耗散 2.11W(Ta)
配置 独立式
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 125mΩ@ 2.9A,10V
Id-连续漏极电流 4.2A
Vds-漏源极击穿电压 100V
通道数量 1
FET类型 1个N沟道
长*宽*高 6.73mm*6.22mm*2.39mm
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
