GBU602

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 175A 5μA 6A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: AV-S-DIIGBU602
供应商: Avnet
标准整包数: 20

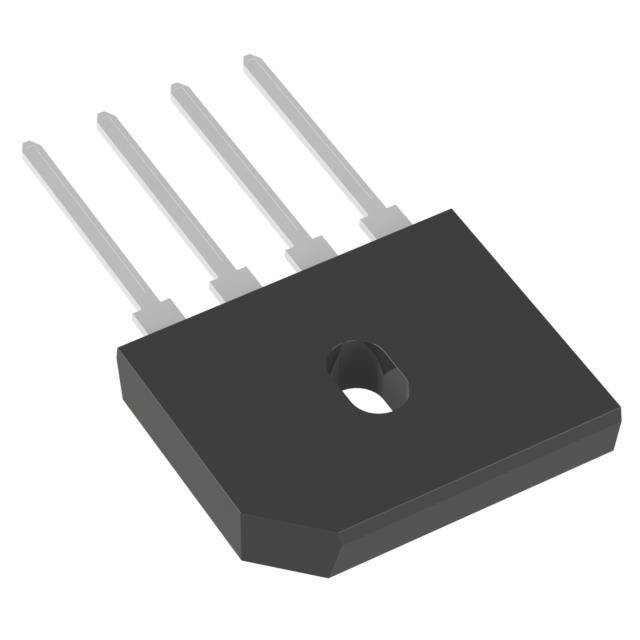

DIODES 整流二极管/整流桥 GBU602

GBU602概述


    产品简介


    GBU6005 - GBU610 6.0A玻璃封装桥式整流器
    GBU6005至GBU610是专为单相、60Hz、电阻性或电感性负载设计的玻璃封装桥式整流器。这些整流器具有高达1000V的峰值重复反向电压(VRRM),最大平均正向整流电流(I(AV))为6.0A,适用于多种电力转换和管理应用。典型应用包括家用电器、工业控制系统、电源供应装置和电信设备。

    技术参数


    | 参数名称 | GBU6005 | GBU601 | GBU602 | GBU604 | GBU606 | GBU608 | GBU610 |

    | 峰值重复反向电压 (VRRM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 额定平均正向电流 (I(AV)) | 6.0A | 6.0A | 6.0A | 6.0A | 6.0A | 6.0A | 6.0A |
    | 非重复峰值正向浪涌电流 (IFSM) | 175A | 175A | 175A | 175A | 175A | 175A | 175A |
    | 正向电压 (VFM) | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V |
    | 电气特性 | - | - | - | - | - | - | - |

    产品特点和优势


    1. 玻璃封装:采用玻璃封装,提供高耐热性和稳定性,适合长期运行。
    2. 高反向击穿电压:高耐压等级(最高可达1000V),保证长期可靠的工作性能。
    3. 低反向漏电流:确保低功耗,减少发热,提高效率。
    4. 快速熔断能力:非重复峰值正向浪涌电流高达175A,具备出色的瞬态保护能力。
    5. 广泛的应用范围:特别适合于印刷电路板应用,适用于多种环境条件下的高可靠性需求。
    6. UL认证:通过UL认证,符合安全标准,可以用于各种严苛环境下。

    应用案例和使用建议


    应用案例
    GBU6005至GBU610通常用于以下场景:
    - 家用电器:如微波炉、冰箱等。
    - 工业控制系统:如工厂自动化设备。
    - 电源供应装置:如服务器电源、通信电源模块。
    - 电信设备:如基站电源系统。
    使用建议
    - 冷却要求:由于这些整流器在高电流状态下会有一定的热量产生,因此建议安装在散热片上以保持良好散热。
    - 温度管理:根据图表所示,在电阻性或电感性负载下,随着温度升高,额定电流需要适当降低。在使用时需考虑具体环境温度的影响。

    兼容性和支持


    这些整流器支持通过螺钉直接固定到PCB板上,并且符合RoHS标准,确保环保。厂商提供详尽的技术支持和售后服务,以确保客户能顺利应用并维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何选择正确的型号? | 根据具体应用所需的电压等级和电流容量选择合适的型号。|
    | 在高温环境下,电流容量是否会变化? | 确保产品按照手册中的温度曲线进行电流降额使用,以维持性能稳定。|

    总结和推荐


    总体而言,GBU6005至GBU610系列的玻璃封装桥式整流器表现出色,具备高可靠性、高效率和低功耗等优点。这些特性使其成为广泛应用于各类电力转换和管理系统的理想选择。强烈推荐使用此系列产品,特别是在那些对可靠性有较高要求的应用场景中。

GBU602参数

参数
配置 -
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 175A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU602厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU602数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU602 GBU602数据手册

GBU602封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.453 ¥ 4.0087
1200+ $ 0.449 ¥ 3.9738
库存: 1080
起订量: 400 增量: 20
交货地:
最小起订量为:400
合计: ¥ 1603.48
直接购买
加入购物车
