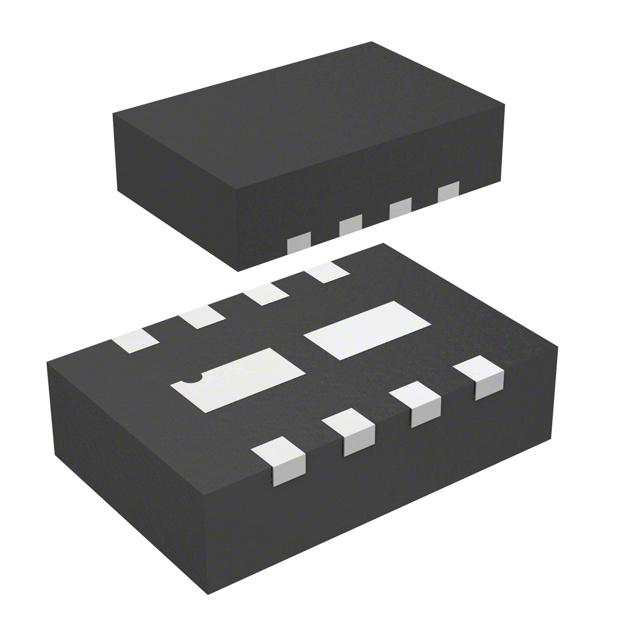

ZXTC6717MCTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 310mV@ 50mA,4.5A,310mV@ 150mA,4A NPN,PNP 1.5W -7V,7V 100nA -20V,40V 15V,12V 4.5A,4A WDFN-30208 贴片安装
供应商型号: 30C-ZXTC6717MCTA W-DFN3020-8
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTC6717MCTA

ZXTC6717MCTA概述

    ZXTC6717MC 技术手册解析

    1. 产品简介


    ZXTC6717MC 是一款互补型低饱和电压晶体管,适用于多种电子应用。它包括一个15V NPN晶体管和一个12V PNP晶体管。该产品主要用于DC-DC转换器、充电电路、电源开关、电机控制、LED背光电路及便携式应用。

    2. 技术参数


    - NPN晶体管:
    - 集电极-基极击穿电压(BVCBO):> 40V
    - 集电极-发射极击穿电压(BVCEO):15V
    - 发射极-基极击穿电压(BVEBO):7V
    - 连续集电极电流(IC):4.5A
    - 最大饱和电压(VCE(sat)):100mV(@ 1A)
    - 等效导通电阻(RSAT):45mΩ
    - 顶视图标记:DA1,点表示引脚1
    - PNP晶体管:
    - 集电极-基极击穿电压(BVCBO):>-20V
    - 集电极-发射极击穿电压(BVCEO):>-12V
    - 发射极-基极击穿电压(BVEBO):>-7V
    - 连续集电极电流(IC):-4A
    - 最大饱和电压(VCE(sat)):-140mV(@ -1A)
    - 等效导通电阻(RSAT):60mΩ
    - 顶视图标记:DA1,点表示引脚1
    - 热特性:
    - 最大功率耗散(PD):1.5W
    - 热阻(RθJA):83.3°C/W
    - 操作温度范围:-55°C至+150°C

    3. 产品特点和优势


    - 低饱和电压:NPN晶体管的最大饱和电压为100mV(@ 1A),PNP晶体管的最大饱和电压为-140mV(@ -1A)。这显著降低了能耗。
    - 高电流增益保持能力:NPN晶体管的电流增益(hFE)高达450,PNP晶体管的电流增益可达450,保证了高可靠性。
    - 低热阻设计:热阻比SOT26低40%,有利于散热。
    - 小巧封装:6mm²的小尺寸封装比TSOP6和SOT26小50%,适合薄型应用。

    4. 应用案例和使用建议


    - DC-DC转换器:在DC-DC转换器中,可作为开关器件以提高效率和稳定性。
    - 电机控制:在电机控制电路中,该晶体管可提供稳定的电流控制,减少损耗。
    - 充电电路:在电池充电电路中,该晶体管可确保高效的能量传输和保护电路。
    使用建议:
    - 确保电路板的铜层面积足够,以降低热阻并提高散热效果。
    - 使用适当的焊盘布局以增强焊接质量和可靠性。

    5. 兼容性和支持


    - 兼容性:ZXTC6717MC 可与其他标准电子元器件兼容,适用于各种工业和消费级电子产品。
    - 支持:Diodes Incorporated提供了详细的用户手册和技术支持服务,可访问官网获取更多信息和资源。

    6. 常见问题与解决方案


    - 问题1:过高的工作温度导致器件失效。
    - 解决方案:确保足够的散热措施,如使用大面积铜层或散热片。
    - 问题2:不正确的接线导致信号不稳定。
    - 解决方案:检查接线是否正确,确保每个连接点的焊接质量良好。

    7. 总结和推荐


    总结:ZXTC6717MC是一款高性能、高可靠性的互补型低饱和电压晶体管。它的独特功能和优势使其成为多种应用的理想选择。通过其优异的性能,该产品能够满足复杂电子系统对高效率和稳定性的需求。
    推荐:我们强烈推荐ZXTC6717MC用于需要高性能、低能耗且可靠的电子应用中,特别是在DC-DC转换器、充电电路和电机控制等领域。

ZXTC6717MCTA参数

参数
最大集电极发射极饱和电压 0.008
配置
VCBO-最大集电极基极电压 -20V,40V
集电极截止电流 100nA
集电极电流 4.5A,4A
不同 Ib,Ic 时的 Vce 最大饱和值 310mV@ 50mA,4.5A,310mV@ 150mA,4A
VCEO-集电极-发射极最大电压 15V,12V
VEBO-最大发射极基极电压 -7V,7V
晶体管类型 NPN,PNP
最大功率耗散 1.5W
通用封装 WDFN-30208
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTC6717MCTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
