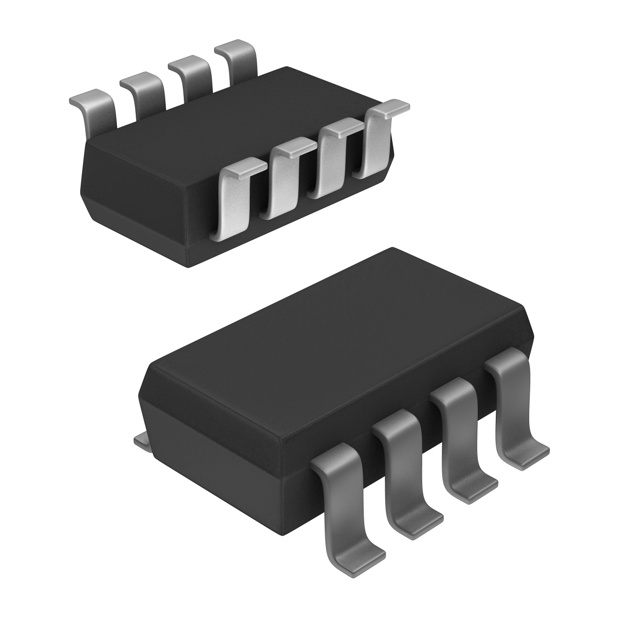

ZHB6790TA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN/PNP晶体管, SM封装, 贴片安装, 最大直流集电极电流2 A, 最大集电极-发射电压40 V
供应商型号: AV-S-DIIZHB6790TA
供应商: Avnet
标准整包数: 1000
DIODES 三极管(BJT) ZHB6790TA

ZHB6790TA概述

    SM-8 BIPOLAR TRANSISTOR H-BRIDGE 技术手册

    1. 产品简介


    SM-8是一款紧凑型双极晶体管H桥模块,广泛应用于电机驱动、逆变器和电源管理等领域。H桥电路通常用于控制直流电机的正反转,SM-8凭借其卓越的电气特性和可靠的工作稳定性,成为众多工业和消费电子设备的理想选择。

    2. 技术参数


    以下是SM-8的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极击穿电压 | V(BR)CBO | -50 50 | V |
    | 集电极-发射极击穿电压 | V(BR)CEO | -40 40 | V |
    | 发射极-基极击穿电压 | V(BR)EBO | -5 5 | V |
    | 峰脉冲电流 | ICM | -6 6 | A |
    | 持续集电极电流 | IC | -2 2 | A |
    | 工作和存储温度范围 | Tj : Tstg | -55 +150 | °C |

    3. 产品特点和优势


    - 紧凑封装:适合于空间受限的应用环境。
    - 低导通损耗:减少能量损失,提高系统效率。
    - 低驱动需求:简化外部驱动电路设计,降低成本。
    - 高供电电压:最高可达40V,适用于多种电压平台。
    - 高可靠性:绝对最大额定值保证了其在极端条件下的稳定运行。

    4. 应用案例和使用建议


    SM-8常用于电机驱动电路,例如控制电动工具、自动化设备和家用电器中的直流电机。建议在设计时注意散热,确保长期稳定运行。此外,在使用H桥驱动直流电机时,可以考虑添加过流保护措施以增强系统的安全性。

    5. 兼容性和支持


    SM-8可以与其他标准H桥模块互换使用,适合于广泛的电路设计。制造商提供了详细的技术支持文档和售后服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:长时间使用后温度过高
    - 解决方案:增加散热片或采用外部风扇进行冷却。
    - 问题2:启动时电流过大
    - 解决方案:添加限流电阻以限制启动电流。

    7. 总结和推荐


    综上所述,SM-8具有出色的电气特性和高度的可靠性,非常适合需要高功率和高效率的应用场合。我们强烈推荐使用这款产品,尤其是在电机驱动和电源管理领域。建议在使用前详细阅读技术手册,并按照制造商的指导进行安装和调试。

ZHB6790TA参数

参数
集电极电流 2A
VEBO-最大发射极基极电压 5V
配置 quad
最大集电极发射极饱和电压 750mV@ 50mA,2A
集电极截止电流 100nA
VCBO-最大集电极基极电压 50V
VCEO-集电极-发射极最大电压 40V
最大功率耗散 2W
不同 Ib,Ic 时的 Vce 最大饱和值 750mV@ 50mA,2A
晶体管类型 2 NPN,2 PNP (H-Bridge)
6.7mm(Max)
3.7mm(Max)
1.6mm(Max)
通用封装 SM-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
