BZT52C5V1Q-7-F

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5.88% 2μA 5.1V 60Ω 500mW 独立式 SOD-123 贴片安装 2.65mm*1.55mm*1.1mm
供应商型号: 26M-BZT52C5V1Q-7-F
供应商: 云汉优选
标准整包数: 1

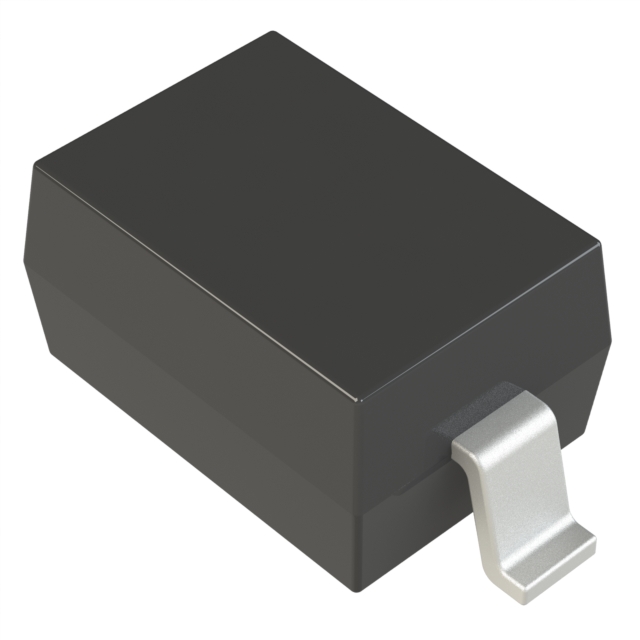

DIODES 齐纳(稳压)二极管 BZT52C5V1Q-7-F

BZT52C5V1Q-7-F概述

    BZT52C2V0 - BZT52C51 Surface Mount Zener Diode

    1. 产品简介


    BZT52C2V0 - BZT52C51 是一种表面贴装式齐纳二极管,专为自动化装配过程设计。它们主要用于通用应用场合,能够承受中等电流。齐纳二极管通常用作稳压器,以确保输出电压稳定,防止过电压对电路造成损害。广泛应用于电源电路、信号线路保护、稳压器以及各类电子产品中。

    2. 技术参数


    - 额定功率:500mW(在+75°C时);370mW(在+25°C时)
    - 热阻:RθJA = 338°C/W;RθJL = 150°C/W
    - 最大反向电流:0.1uA 至 750uA(视具体型号而定)
    - 热击穿曲线:见图1(见PDF原文)
    - 钳位电压:不同型号钳位电压范围广泛,详见表内型号
    - 温度系数:@ IZTC 为-3.5至+2.7mV/°C
    - 正向电压降:0.9V(在IF=10mA时)

    3. 产品特点和优势


    - 平面晶圆结构:提高耐久性和可靠性。
    - 高可靠度:符合AEC-Q101标准,适用于汽车电子。
    - 绿色环保:无卤素,无锑化合物,完全符合RoHS要求。
    - 完全兼容:适用于各种焊接工艺,如SMT(表面贴装技术)。
    - 高稳定性:具备良好的热稳定性和机械稳定性,适合在各种环境下使用。

    4. 应用案例和使用建议


    - 电源稳压:BZT52C系列常用于电源电路的稳压环节,确保输出电压稳定。
    - 防静电保护:在信号线路上可以提供额外的防静电保护。
    - 信号线路保护:用于防止高压脉冲损坏敏感元件。
    使用建议:
    - 在高电流环境中使用时,需要确保散热良好,避免过热损坏。
    - 确保安装位置正确,符合手册提供的建议尺寸和封装要求。

    5. 兼容性和支持


    - 封装类型:SOD123
    - 包装形式:每卷3,000个或10,000个(视具体型号而定)
    - 制造商支持:提供详尽的技术文档、应用指南和支持服务,可通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - Q: 反向电流过高如何处理?
    - A: 检查是否存在过高的反向电压,并确保反向电压不超过最大值。必要时,更换为具有更高反向电压的产品。

    - Q: 额定功率过载怎么办?
    - A: 确认电路中的电流不超过规定的最大值,增加散热措施,或选择更大功率的产品。

    7. 总结和推荐


    BZT52C2V0 - BZT52C51 是一款性能优良的表面贴装齐纳二极管,适用于多种应用场景,特别是在电源电路稳压和防静电保护方面表现出色。它的绿色环保设计、高可靠性和易于集成的特点使其成为市场上的有力竞争者。因此,强烈推荐在需要稳压和防过电压的应用场景中使用。
    以上是根据您提供的PDF文件内容生成的技术手册内容摘要,希望能满足您的需求。

BZT52C5V1Q-7-F参数

参数
电压容差 ±5.88%
最大功率耗散 500mW
标称齐纳电压 5.1V
配置 独立式
最大功率 0.37
Ir - 反向电流 2μA
最大齐纳阻抗 60Ω
长*宽*高 2.65mm*1.55mm*1.1mm
通用封装 SOD-123
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZT52C5V1Q-7-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BZT52C5V1Q-7-F数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES BZT52C5V1Q-7-F BZT52C5V1Q-7-F数据手册

BZT52C5V1Q-7-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2538
10+ ¥ 0.2286
100+ ¥ 0.1889
500+ ¥ 0.1633
1000+ ¥ 0.1482
库存: 8701
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.25
直接购买
加入购物车
