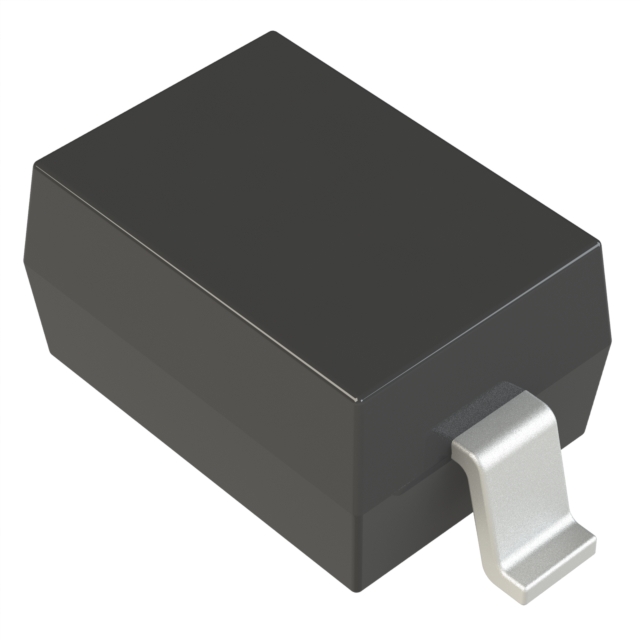

DDZ13B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±3% 100nA 13V 14Ω 500mW 独立式 SOD-123 贴片安装 3.85mm*1.7mm*1.35mm
供应商型号: 30C-DDZ13B-7 SOD123
供应商: 云汉优选
标准整包数: 1
DIODES 齐纳(稳压)二极管 DDZ13B-7

DDZ13B-7概述

    # 表面贴装精密齐纳二极管 DDZ5V1B - DDZ43

    产品简介


    DDZ5V1B 至 DDZ43 是由 Diodes Incorporated 生产的一系列表面贴装精密齐纳二极管。这些二极管特别适合自动化装配过程,且具有非常严格的齐纳电压容差。产品具有优良的电气特性和热稳定性,适用于广泛的高可靠性应用。

    技术参数


    - 封装形式:SOD123
    - 齐纳电压范围:4.94V 至 43.86V
    - 最大齐纳电流(IZK):5mA 至 90mA
    - 最大齐纳阻抗(ZZK):0.5Ω 至 17Ω
    - 最大反向电流(IR):0.05μA 至 1μA
    - 功率耗散(PD):
    - 在 TL=+75°C 时为 500mW
    - 在 TA=+25°C 时为 470mW 和 294mW
    - 热阻抗(RθJA):
    - 在 TA=+25°C 时为 266°C/W 和 425°C/W
    - 工作温度范围:-65°C 至 +150°C

    产品特点和优势


    1. 非常严格的齐纳电压容差:确保了高度一致的电气性能。
    2. 适合自动化装配过程:提高了生产效率和质量控制。
    3. 完全无铅且符合 RoHS 规范:环保材料,满足国际安全标准。
    4. 通过 AEC-Q101 高可靠性标准认证:适用于汽车和其他高可靠性需求的应用。
    5. 可提供 PPAP 能力:确保与客户制造工艺的无缝对接。

    应用案例和使用建议


    应用案例
    DDZ5V1B 至 DDZ43 主要应用于通信设备、消费电子、工业控制及汽车电子等领域,如稳压电路、过压保护电路和信号传输等场景。
    使用建议
    - 在选择合适的齐纳电压时,需要考虑具体应用的需求。例如,在稳压电源设计中,应根据负载变化和输入电压波动来选择适当的齐纳电压。
    - 在安装过程中,建议采用符合标准的焊盘布局,以确保良好的电气连接和机械稳定性。
    - 为了延长产品的使用寿命,需注意工作环境温度,避免超过最大允许温度范围。

    兼容性和支持


    - 兼容性:与标准焊接工艺兼容,适用于各类印刷电路板。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,包括 PPAP 文件,确保产品的顺利集成和应用。

    常见问题与解决方案


    - 问题 1:安装后出现短路现象。
    - 解决方案:检查引脚是否有错误连接或焊点不干净导致短路,必要时重新焊接。
    - 问题 2:工作电流不稳定。
    - 解决方案:确认负载稳定,并检查外部电路是否有干扰因素。
    - 问题 3:温度过高导致损坏。
    - 解决方案:增加散热措施或更换更高功率的齐纳二极管。

    总结和推荐


    DDZ5V1B 至 DDZ43 系列精密齐纳二极管凭借其出色的电气性能和高可靠性,非常适合多种应用场景。对于需要高精度稳压和过压保护的场合,这类产品无疑是最佳选择。强烈推荐用于对产品质量和性能有较高要求的应用场景。

DDZ13B-7参数

参数
电压容差 ±3%
最大功率耗散 500mW
标称齐纳电压 13V
配置 独立式
最大功率 470mW
Ir - 反向电流 100nA
最大齐纳阻抗 14Ω
长*宽*高 3.85mm*1.7mm*1.35mm
通用封装 SOD-123
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DDZ13B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
