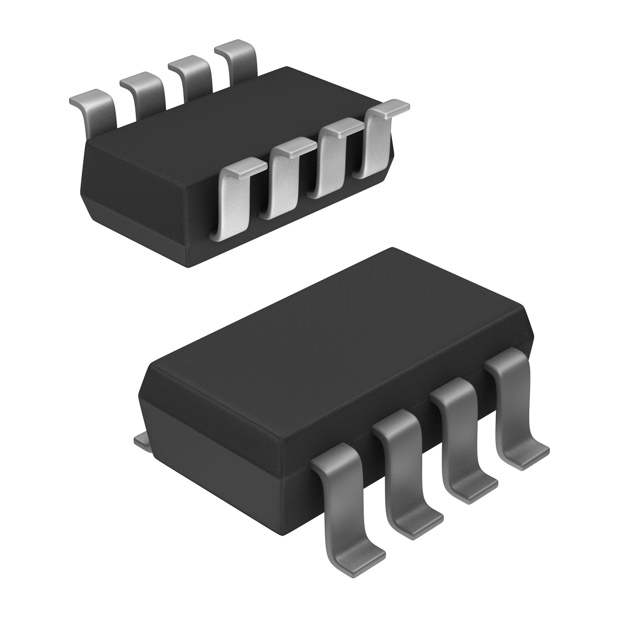

ZDT6790TC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: NPN,PNP 2.75W 5V 100nA 45V,50V 45V,40V 2A SM-8 贴片安装
供应商型号: D-ZDT6790TC
供应商: Future
标准整包数: 4000
DIODES 三极管(BJT) ZDT6790TC

ZDT6790TC概述

    ZDT6790 中功率高增益互补晶体管技术手册

    产品简介


    ZDT6790 是一款中功率高增益互补晶体管,包含 NPN 和 PNP 型号,适用于多种应用场景。这款晶体管采用 SM-8 封装,提供卓越的性能,特别适合于汽车、工业控制、电源管理等领域。

    技术参数


    ZDT6790 的技术规格如下:
    - 电压参数:
    - NPN 型号:BVCEO > 45V, VCE(sat) < 100mV @ IC = 100mA, 连续电流 IC = 2A
    - PNP 型号:BVCEO > -40V, VCE(sat) < -250mV @ IC = -500mA, 连续电流 IC = -2A
    - 绝对最大额定值:
    - 集电极-基极电压:VCBO 为 45V (NPN), -50V (PNP)
    - 集电极-发射极电压:VCEO 为 45V (NPN), -40V (PNP)
    - 发射极-基极电压:VEBO 为 7V (NPN), -7V (PNP)
    - 连续集电极电流:IC 为 ±2A
    - 热特性:
    - 最大功耗(PD):2.25W (NPN), 2.75W (PNP)
    - 结温范围:TJ,TSTG -55°C 到 +150°C

    产品特点和优势


    - 双型号支持:NPN 和 PNP 类型设计,可以灵活应用于不同电路配置。
    - 高可靠性:通过 AEC-Q101 标准认证,适合用于高可靠性要求的应用场合。
    - 环保材料:符合 RoHS 规范,无卤素及锑,确保对环境友好。
    - 优良的焊接性能:采用符合 MIL-STD-202 的镀锡引脚,易于焊接且耐用。

    应用案例和使用建议


    ZDT6790 可广泛应用于汽车电子、工业控制及电源管理等领域。例如,在电动汽车充电系统中,ZDT6790 可作为逆变器的关键组件,实现高效的能量转换。在使用时,建议:
    - 在高温环境下使用时,注意散热以避免过热损坏。
    - 确保正确的布线,减少电磁干扰。

    兼容性和支持


    - 兼容性:ZDT6790 可与其他标准电子元器件轻松集成,支持多样的封装选项。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户能够充分了解并使用该产品。

    常见问题与解决方案


    1. 问题:产品温度过高。
    - 解决方案:增加散热措施,如安装散热片或提高 PCB 的散热性能。
    2. 问题:性能不稳定。
    - 解决方案:检查接线是否正确,确保电压和电流在规定范围内。
    3. 问题:无法正常启动。
    - 解决方案:检查基极偏置电压是否设置合理。

    总结和推荐


    ZDT6790 是一款高性能、高可靠性的中功率高增益互补晶体管,具有广泛的适用范围和出色的电气特性。无论是对于研发工程师还是电子产品制造商来说,都是一个值得信赖的选择。鉴于其出色的性能和良好的支持体系,强烈推荐在多种应用场景中使用 ZDT6790。

ZDT6790TC参数

参数
VCBO-最大集电极基极电压 45V,50V
集电极截止电流 100nA
晶体管类型 NPN,PNP
集电极电流 2A
最大集电极发射极饱和电压 0.5@ 5mA,1A/0.75 @ 50mA,2A
配置
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 45V,40V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 2.75W
6.7mm(Max)
3.7mm(Max)
1.6mm(Max)
通用封装 SM-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
