首页  >  产品百科  >  ZXTN4002ZTA

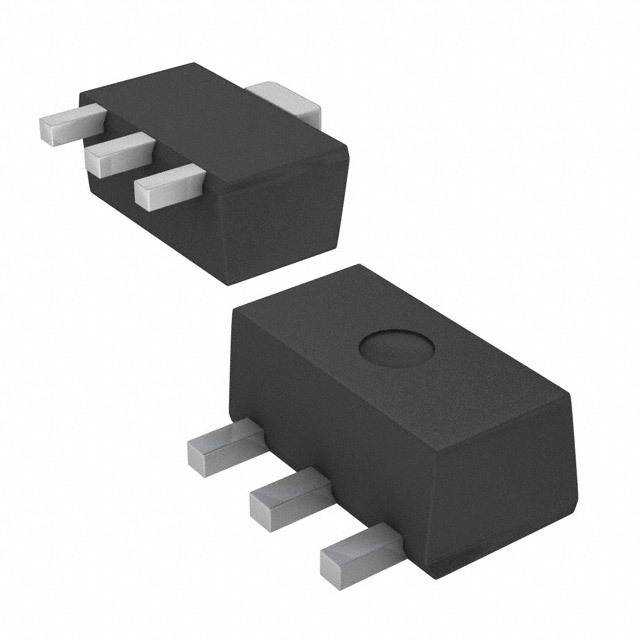

ZXTN4002ZTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: NPN 1.5W 7V 50nA 100V 100V 1A SOT 贴片安装
供应商型号: 30C-ZXTN4002ZTA SOT89
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTN4002ZTA

ZXTN4002ZTA概述

    ZXTN4002Z 100V NPN LED Driving Transistor 技术手册概述

    1. 产品简介


    产品类型:100V NPN LED驱动晶体管
    主要功能:用于驱动LED背光,具有高可靠性。
    应用领域:适用于LED电视背光以及其他需要高可靠性的电路。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-基极电压 | - | - | 100 | V |
    | 集电极-发射极电压 | - | - | 100 | V |
    | 发射极-基极电压 | 7 | - | 8.3 | V |
    | 持续集电极电流 | - | - | 1 | A |
    | 峰值脉冲电流 | - | - | 3 | A |
    | 热阻,结到环境 | - | - | 83 | °C/W |
    | 热阻,结到引脚 | - | - | 22.44 | °C/W |
    | 工作和存储温度范围 | -55 | - | 150 | °C |

    3. 产品特点和优势


    - 高可靠性:通过AEC-Q101标准认证,适用于高可靠性要求的应用。
    - 无铅、符合RoHS标准:环保设计,无有害物质添加。
    - 卓越的性能:击穿电压BVCEO高达100V,最大持续电流IC为1A,基极-发射极导通电压VBE(on)典型值为0.72V。
    - 快速响应:延迟时间t(d)典型值为468ns,上升时间t(r)典型值为441ns。

    4. 应用案例和使用建议


    - 应用案例:用于LED电视背光系统,可以显著提高系统的能效和可靠性。
    - 使用建议:在使用过程中,确保电路的设计能够满足最大电流的要求,并提供足够的散热措施以保持良好的工作状态。特别是在高功率操作下,需要考虑热管理和布局设计。

    5. 兼容性和支持


    - 兼容性:适用于各种标准电路板,符合SOT89封装规范。
    - 支持:厂商提供详细的安装指南和技术支持文档,用户可以在官方网站上找到更多资料。

    6. 常见问题与解决方案


    - 问题1:晶体管过热
    - 解决方案:增加散热片或改善散热设计,确保散热通道畅通。
    - 问题2:驱动电流不足
    - 解决方案:检查电路设计,确保基极电流足够大以保证集电极电流达到预期水平。
    - 问题3:开关速度慢
    - 解决方案:调整电路布局,减少寄生电容,提升电源稳定性。

    7. 总结和推荐


    总结:ZXTN4002Z是一款专为LED背光设计的高可靠性晶体管,具有优良的电气特性和广泛的适用范围。
    推荐:鉴于其高可靠性、低功耗和快速响应的特点,强烈推荐在LED背光及其他高可靠性需求的应用中使用。用户在选择时应考虑具体应用场景的需求,如电流要求、散热条件等,以确保最佳效果。

ZXTN4002ZTA参数

参数
VCBO-最大集电极基极电压 100V
最大集电极发射极饱和电压 -
配置 独立式
晶体管类型 NPN
最大功率耗散 1.5W
集电极截止电流 50nA
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 100V
VEBO-最大发射极基极电压 7V
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN4002ZTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN4002ZTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN4002ZTA ZXTN4002ZTA数据手册

ZXTN4002ZTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
