ZXTN617MATA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 280mV@ 50mA,4.5A NPN 2.45W 7V 25nA 40V 15V 4.5A DFN 贴片安装
供应商型号: 30C-ZXTN617MATA U-DFN2020-3
供应商: 云汉优选
标准整包数: 1

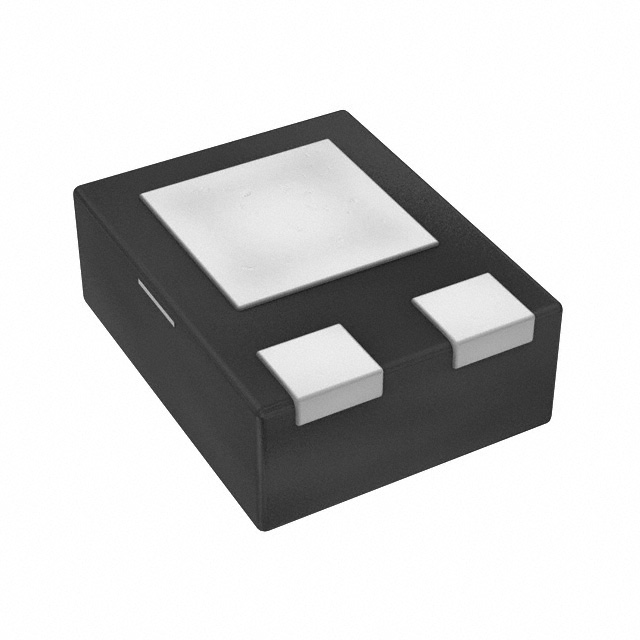

DIODES 三极管(BJT) ZXTN617MATA

ZXTN617MATA概述

    ZXTN617MA 15V NPN低饱和导通电压晶体管



    产品简介




    ZXTN617MA 是一款15V NPN低饱和导通电压晶体管,专为高性能应用设计。它具有高可靠性、低功耗及小尺寸的特点,适用于多种电子产品中。主要应用于MOSFET栅极驱动、直流到直流转换器、充电电路、电机控制及电源开关等领域。


    技术参数




    - 最大额定值
    - 集电极-基极电压 (VCBO): 40V
    - 集电极-发射极电压 (VCEO): 15V
    - 发射极-基极电压 (VEBO): 7V
    - 峰值脉冲电流 (ICM): 15A
    - 持续集电极电流 (IC): 4.5A
    - 热阻 (RθJA): 83°C/W (稳态条件)

    - 电气特性
    - 集电极-发射极击穿电压 (BVCEO): 15V
    - 发射极-基极击穿电压 (BVEBO): 7V
    - 饱和导通电压 (VCE(sat)): 100mV (最大,@1A)
    - 转换频率 (fT): 80MHz (典型值)


    产品特点和优势




    1. 高可靠性和符合标准:符合AEC-Q101标准,确保了在严苛环境下依然能保持高性能。
    2. 低功耗:饱和电压低至100mV(最大),减少能量损耗。
    3. 小尺寸封装:低轮廓0.6mm高封装,适合薄型应用。
    4. 高效热管理:相比SOT23,热阻降低了60%,提升了散热效率。
    5. 环保材料:无铅且RoHS合规,使用“绿色”材料制造。


    应用案例和使用建议




    - 应用示例:ZXTN617MA在直流到直流转换器中的应用广泛,特别是在需要高效能量传输的应用中表现优异。
    - 使用建议:为了实现最佳性能,确保正确的散热设计。考虑到ZXTN617MA的热阻较高,建议在高功率应用中添加额外散热片。


    兼容性和支持




    - 兼容性:可以与多种电子元件兼容,特别适合用于需要高可靠性的设备。
    - 厂商支持:迪芝公司提供详尽的技术文档和售后支持,确保用户能够充分利用产品的所有特性。


    常见问题与解决方案




    1. Q:如何正确安装以避免损坏?
    - A:严格按照数据手册中的建议进行安装,确保引脚和焊盘的正确对齐。

    2. Q:如何避免过热?
    - A:根据数据手册提供的建议,合理设计散热路径,比如增加散热片,采用大面积铜箔。


    总结和推荐




    ZXTN617MA是一款高效可靠的NPN晶体管,以其低饱和电压和高可靠性的特点在各种应用中表现出色。它的紧凑尺寸和良好的散热设计使其成为高功率应用的理想选择。如果您的项目需要高效的能量转换和长期稳定性,强烈推荐使用这款晶体管。

ZXTN617MATA参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 280mV@ 50mA,4.5A
VEBO-最大发射极基极电压 7V
集电极电流 4.5A
配置 独立式
最大集电极发射极饱和电压 200mV
VCEO-集电极-发射极最大电压 15V
VCBO-最大集电极基极电压 40V
集电极截止电流 25nA
最大功率耗散 2.45W
晶体管类型 NPN
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN617MATA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN617MATA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN617MATA ZXTN617MATA数据手册

ZXTN617MATA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.639
100+ ¥ 1.265
750+ ¥ 1.0549
1500+ ¥ 0.9592
3000+ ¥ 0.88
库存: 5785
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.63
