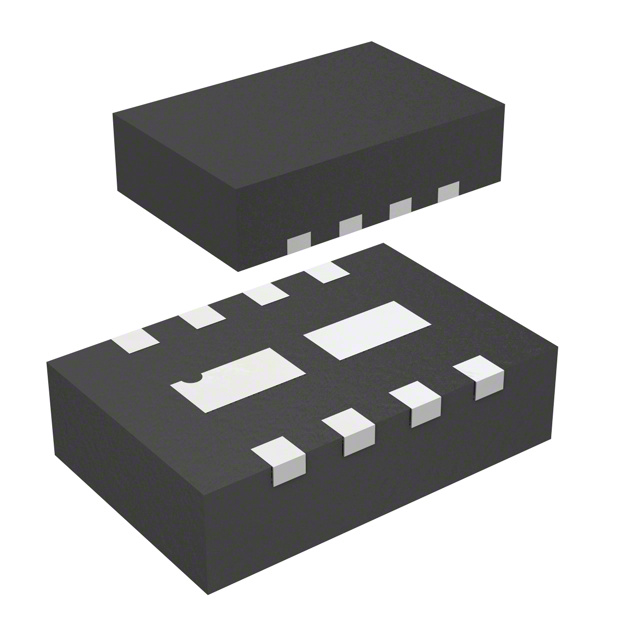

ZXTD718MCTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 300mV@ 350mA,3.5A 2 PNP (Dual) 2.45W 7V 100nA 25V 20V 3.5A 贴片安装 3mm*2mm*800μm
供应商型号: 30C-ZXTD718MCTA U-DFN3030-8
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) ZXTD718MCTA

ZXTD718MCTA概述

    ZXTD718MC 双 20V PNP 低饱和开关晶体管

    产品简介


    ZXTD718MC 是一款双通道20V PNP低饱和电压开关晶体管。它主要用于电池充电电路、负载断开开关、DC-DC转换器、电机驱动、LED背光电路及便携式应用等领域。该产品具有高可靠性,符合AEC-Q101标准,是一款绿色产品,无卤素和锑,符合RoHS标准。

    技术参数


    - 电气特性:
    - BVCEO > -20V
    - IC = -3.5A(连续集电极电流)
    - hFE 高达 -6A(高电流增益)
    - RSAT = 64 mΩ(低等效导通电阻)
    - VCE(sat)(饱和电压)为 -220mV @ -1A
    - 热特性:
    - PD(功率耗散) = 1.5W
    - RθJA(热阻,结到环境) = 83.3°C/W
    - 环境温度范围:TJ, TSTG = -55°C 到 +150°C
    - 物理特性:
    - 封装:DFN3020B-8
    - 高度:0.8mm
    - 质量:约 0.013 克
    - 无铅,符合RoHS标准

    产品特点和优势


    - 低饱和电压: -220mV @ -1A 的低饱和电压可以提高系统的效率。
    - 高可靠性: 符合AEC-Q101标准,适合于高可靠性要求的应用。
    - 节省空间: 相比TSOP6和SOT26,脚印减少50%,有利于节省PCB空间。
    - 高增益: 最大电流增益高达475,适用于需要高增益的场合。

    应用案例和使用建议


    ZXTD718MC 广泛应用于多种场合,如电池充电电路和便携式设备。例如,在一个电池充电电路中,可以通过调节输入电流来实现快速和高效的充电过程。为了确保最佳性能,建议在安装时使用具有良好散热能力的PCB,并注意电源电压不要超过其最大额定值。

    兼容性和支持


    - 兼容性: 该产品可以与各种电源管理和电机驱动系统很好地配合使用。
    - 支持: Diodes Incorporated提供详尽的技术文档和客户支持,确保用户能够获得必要的技术支持。

    常见问题与解决方案


    - 问题1:产品温度过高
    - 解决方法:增加散热片或者采用更高散热性能的PCB设计。
    - 问题2:输出不稳定
    - 解决方法:检查电路连接是否正确,并确保供电电压在规定范围内。

    总结和推荐


    ZXTD718MC 双20V PNP低饱和开关晶体管凭借其高电流增益、低饱和电压和高可靠性等特点,成为高效率电子系统中的理想选择。特别是在需要节约空间和提高效率的便携式应用中表现出色。强烈推荐使用这款产品。

ZXTD718MCTA参数

参数
最大集电极发射极饱和电压 300mV@ 350mA,3.5A
集电极截止电流 100nA
VCEO-集电极-发射极最大电压 20V
晶体管类型 2 PNP (Dual)
配置
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 350mA,3.5A
最大功率耗散 2.45W
VCBO-最大集电极基极电压 25V
集电极电流 3.5A
VEBO-最大发射极基极电压 7V
长*宽*高 3mm*2mm*800μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
