ZVP1320FTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES

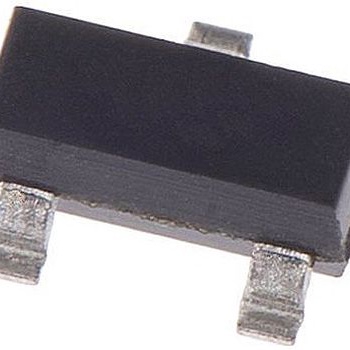

产品描述: DiodesZetex P沟道增强型MOS管, Vds=200 V, 35 mA, SOT-23封装, 表面贴装, 3引脚
供应商型号: ZVP1320FTA
供应商: 国内现货
标准整包数: 3000
DIODES 场效应管(MOSFET) ZVP1320FTA

ZVP1320FTA概述

    ZVP1320F:高性能P沟道增强模式垂直DMOS场效应晶体管

    产品简介


    ZVP1320F 是由Diodes Incorporated生产的一款P沟道增强模式垂直双扩散金属氧化物半导体(DMOS)场效应晶体管(FET),采用SOT23封装。这款器件特别适用于开关电源、直流电机控制及各类高可靠性需求的电路设计。它具备出色的电气性能和耐高温特性,能够在恶劣环境中稳定运行。

    技术参数


    最大额定值
    - 漏源电压 (VDSS):-200 V
    - 栅源电压 (VGSS):±20 V
    - 连续漏极电流 (ID):-35 mA
    - 脉冲漏极电流 (IDM):-400 mA
    热特性
    - 功耗 (PD):350 mW
    - 结到环境热阻 (RθJA):357 °C/W
    工作和存储温度范围
    - 工作温度 (TJ, TSTG):-55°C 到 +150°C
    电气特性
    - 零栅电压漏极电流 (IDSS):-1 μA 到 -20 μA
    - 导通电阻 (RDS(on)):≤ 80Ω (在 VGS = -10V 时)
    - 门限电压 (VGS(th)):-1.5 V 到 -3.5 V
    - 输入电容 (Ciss):50 pF (在 VDS = -25V,VGS = 0V,f = 1.0 MHz 下)

    产品特点和优势


    ZVP1320F 具备多项卓越的技术优势:
    - 超过200V的漏源电压(V(BR)DSS > -200V),确保高可靠性;
    - 极低的导通电阻(RDS(on) ≤ 80Ω),提高能效;
    - 高等级的“无铅”和RoHS标准兼容性,符合环保要求;
    - 符合AEC-Q101标准,适合高可靠性应用;
    - 防水防火设计,保障设备长期稳定运行。

    应用案例和使用建议


    应用案例
    - 开关电源:可以作为高效能的开关器件,用于各种DC-DC转换器;
    - 直流电机控制:用于驱动直流电机,实现快速精确的控制;
    - 高可靠性设备:广泛应用于车载电子系统、医疗设备等对可靠性要求较高的场合。
    使用建议
    - 在高功率应用中,需要考虑散热设计以避免热失控;
    - 选择合适的栅极电阻,确保开关速度和稳定性;
    - 通过外部并联电容器优化门极驱动波形,降低开关损耗。

    兼容性和支持


    ZVP1320F 与标准SOT23封装的引脚布局完全兼容,可直接替换现有器件,无需更改电路设计。Diodes Incorporated提供详尽的技术文档和支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何防止热失控?
    - A: 选择合适尺寸的散热片,并确保良好的散热路径,必要时可使用散热膏。
    - Q: 如何降低开关损耗?
    - A: 选择适当的栅极电阻值,优化门极驱动波形,使用低寄生电容的外部电容。
    - Q: 如何判断器件是否损坏?
    - A: 使用万用表测量漏极和源极之间的电阻值,正常情况下应为无穷大。如果测得阻值较小,则可能已损坏。

    总结和推荐


    综上所述,ZVP1320F凭借其优秀的电气性能、高可靠性以及环保特性,在众多应用中展现出显著的优势。其紧凑的SOT23封装使其成为空间受限场合的理想选择。对于追求高效能、高可靠性的电子产品设计,强烈推荐选用这款产品。

ZVP1320FTA参数

参数
Vgs(th)-栅源极阈值电压 3.5V@1mA
Ciss-不同 Vds 时的输入最大电容 50pF@25V
FET类型 1个P沟道
栅极电荷 -
通道数量 1
Vds-漏源极击穿电压 200V
Id-连续漏极电流 35mA
Rds(On)-漏源导通电阻 80Ω@ 50mA,10V
Vgs-栅源极电压 20V
最大功率耗散 350mW(Ta)
配置 独立式
长*宽*高 2.9mm*1.3mm*1.03mm
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZVP1320FTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZVP1320FTA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZVP1320FTA ZVP1320FTA数据手册

ZVP1320FTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.6557
9000+ ¥ 0.6337
30000+ ¥ 0.6226
33000+ ¥ 0.6171
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1967.1
