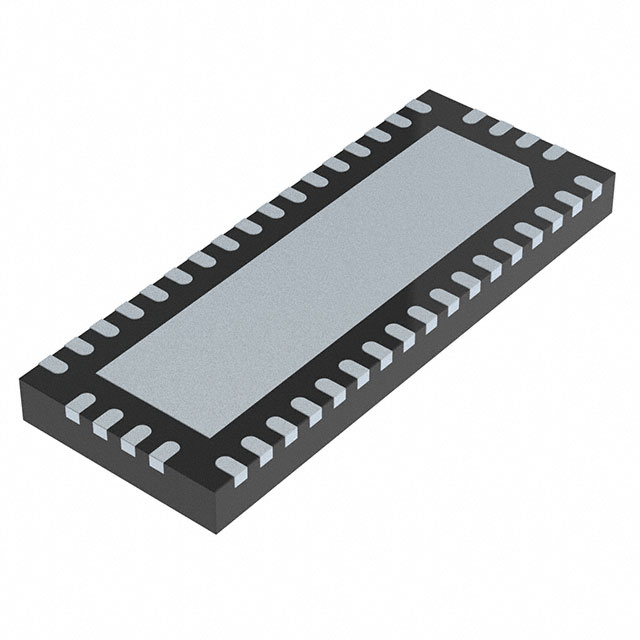

PI3DPX8121ZLDEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述:
供应商型号: PI3DPX8121ZLDEX
供应商: 国内现货
标准整包数: 3500
DIODES 其他接口芯片 PI3DPX8121ZLDEX

PI3DPX8121ZLDEX概述

    PI3DPX8121:3.3V 10Gbps DisplayPort 2-to-1 Active Mux Switch with Linear Redriver

    产品简介


    PI3DPX8121 是由 Diodes Incorporated 生产的一款用于DisplayPort链接的2-to-1主动多路复用开关(Mux Switch)和线性增强器(Redriver)。其主要功能是支持高达10Gbps的数据传输速率,适用于包括笔记本电脑、台式机、工作站、服务器系统以及显示监视器在内的多种设备。该产品特别针对DisplayPort 1.4和新兴的DisplayPort 2.0标准进行了优化设计,可以确保信号在复杂的数据通道中保持高完整性。

    技术参数


    - 数据传输率:最高支持10Gbps,涵盖DP1.4的8.1Gbps和DP2.0的10Gbps速度标准(RBR/HBR/HBR2/HBR3/UHBR10)。
    - 等化增益控制:最大+10dB(DP2.0@5GHz),最大+8.5dB(DP1.4@4.05GHz)。
    - 电源电压:单电源供应,3.3V ±0.3V。
    - 工作温度范围:商业级,0°C到+70°C。
    - 包装形式:40针3x6毫米TQFN封装(ZLD)。

    产品特点和优势


    - 高数据传输率:PI3DPX8121能够支持高达10Gbps的数据传输速率,满足现代高性能显示接口的需求。
    - 灵活的配置:通过组合逻辑控制设计,用户可以通过引脚选择不同等化增益、平坦增益和输出摆动线性度,以实现更灵活的设计调整。
    - 节能模式:具备自动功率节省模式,可以根据输入信号检测结果来节约能源。
    - 绿色环保:符合RoHS规范,无铅且全绿产品,确保无卤素和锑元素,达到环保标准。

    应用案例和使用建议


    PI3DPX8121广泛应用于桌面PC、工作站和服务器系统中,特别是在需要多显示器配置的环境中,如KVM(键盘、视频、鼠标)切换器、桌面扩展坞以及专业级别的显示器。建议在使用时根据实际应用场景选择适当的等化增益和输出线性度设置,以确保最佳信号完整性和稳定性。

    兼容性和支持


    PI3DPX8121与大多数DisplayPort接口标准兼容,并提供广泛的软件和硬件支持。制造商提供了详细的安装指南和技术文档,以帮助用户更好地理解和部署产品。

    常见问题与解决方案


    - 问:产品能否工作在低温环境下?
    - 答:商业级产品仅适用于0°C至+70°C的工作温度范围,如果需要更宽的温度范围,请咨询Diodes Incorporated或当地的代理商。

    - 问:产品如何进入节能模式?
    - 答:产品会根据输入信号检测结果自动进入节能模式,减少不必要的能量消耗。

    总结和推荐


    总体而言,PI3DPX8121是一款高效能、多功能且绿色环保的DisplayPort 2-to-1 Mux Switch,非常适合于高端计算和显示应用场合。它不仅能够提供出色的信号传输质量,还具备高度的灵活性和易于配置的特点。因此,我们强烈推荐在对信号完整性和传输速率有严格要求的应用中采用这款产品。

PI3DPX8121ZLDEX参数

参数
通用封装 WQFN-306040
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PI3DPX8121ZLDEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3DPX8121ZLDEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3DPX8121ZLDEX PI3DPX8121ZLDEX数据手册

PI3DPX8121ZLDEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
