DMP2006UFGQ-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.3W(Ta),41W(Tc) 10V 1V@ 250µA 200nC@ 10 V 1个P沟道 20V 5.5mΩ@ 15A,4.5V 40A 7.5nF@10V PDI-33338 贴片安装
供应商型号: AV-S-DIIDMP2006UFGQ13
供应商: Avnet
标准整包数: 3000

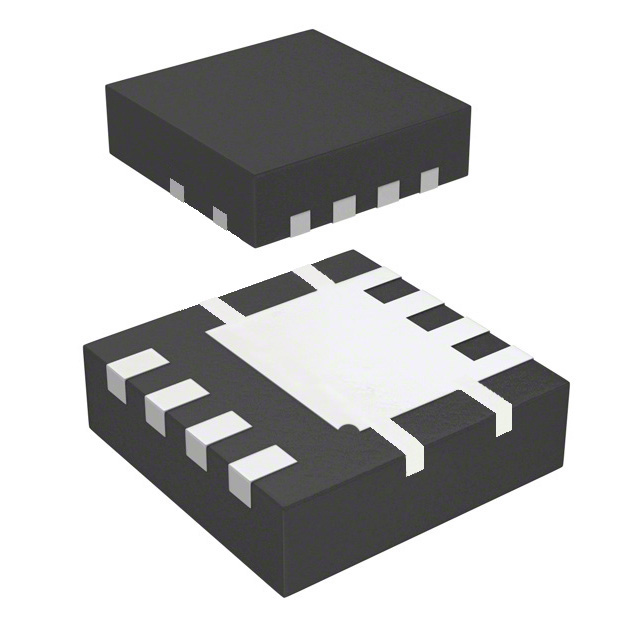

DIODES 场效应管(MOSFET) DMP2006UFGQ-13

DMP2006UFGQ-13概述

    DMP2006UFG 20V P-Channel Enhancement Mode MOSFET

    产品简介


    DMP2006UFG是一款20V P-Channel增强模式MOSFET,适用于高效电源管理应用。该MOSFET的主要功能是作为负载开关或电源管理功能的一部分。由于其卓越的开关性能和低导通电阻(RDS(ON)),它在电源管理和负载开关应用中表现出色,能够在宽温度范围内保持稳定的工作性能。

    技术参数


    - 基本参数:VDSS = -20V;最大连续漏极电流(VGS = -4.5V):-40A;最大脉冲漏极电流(10μs脉冲,占空比=1%):-80A;最大连续体二极管正向电流:-2.2A。
    - 关键特性:
    - 导通电阻:在VGS = -4.5V时为5.5mΩ(ID = -15A);在VGS = -2.5V时为7.5mΩ(ID = -10A)。
    - 工作温度范围:-55°C至+150°C。
    - 热阻抗:RθJA = 54°C/W,RθJC = 3.0°C/W。


    产品特点和优势


    - 低RDS(ON):确保了在大电流工作条件下的损耗最小化。
    - 小封装尺寸:采用PowerDI3333-8封装,具有较高的热效率,从而实现更高的密度设计。
    - 环境友好:完全无铅且符合RoHS标准,不含卤素和锑。
    - 高可靠性:符合AEC-Q101标准,适用于高可靠性要求的应用场合。

    应用案例和使用建议


    - 应用场景:负载开关、电源管理。该产品适用于各种电源管理和负载控制电路,如电源转换器、直流电机驱动器等。
    - 使用建议:在实际应用中,建议使用适当的散热措施以确保长期稳定运行。同时,应根据具体应用需求选择合适的栅极驱动电压和电流,以达到最佳性能。

    兼容性和支持


    - 兼容性:DMP2006UFG可以与现有的多种电源管理芯片和控制器无缝兼容。
    - 支持和维护:Diodes Incorporated提供详尽的技术文档和支持服务,帮助用户在开发过程中解决可能出现的技术问题。

    常见问题与解决方案


    1. 问题:长时间使用后MOSFET发热严重。
    - 解决方案:建议优化散热设计,如增加散热片或采用更高效的散热材料。
    2. 问题:在高电流工作条件下,MOSFET导通电阻变大。
    - 解决方案:检查工作环境温度是否超出正常范围,必要时更换散热措施或提高冷却效率。
    3. 问题:栅极驱动电压不匹配导致MOSFET无法正常工作。
    - 解决方案:确保选用正确的栅极驱动电压,参考技术手册中的推荐值进行调整。

    总结和推荐


    综上所述,DMP2006UFG是一款性能优异、可靠性高的MOSFET。其低导通电阻、高可靠性以及环境友好特性使其成为电源管理和负载开关应用的理想选择。建议在需要高效、可靠电源管理的场合下使用该产品。

DMP2006UFGQ-13参数

参数
Vds-漏源极击穿电压 20V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 7.5nF@10V
栅极电荷 200nC@ 10 V
Rds(On)-漏源导通电阻 5.5mΩ@ 15A,4.5V
配置 独立式
最大功率耗散 2.3W(Ta),41W(Tc)
Id-连续漏极电流 40A
FET类型 1个P沟道
Vgs(th)-栅源极阈值电压 1V@ 250µA
Vgs-栅源极电压 10V
通用封装 PDI-33338
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMP2006UFGQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMP2006UFGQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMP2006UFGQ-13 DMP2006UFGQ-13数据手册

DMP2006UFGQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
