GBU404

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 400V 150A 5μA 4A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: AV-S-DIIGBU404
供应商: Avnet
标准整包数: 20

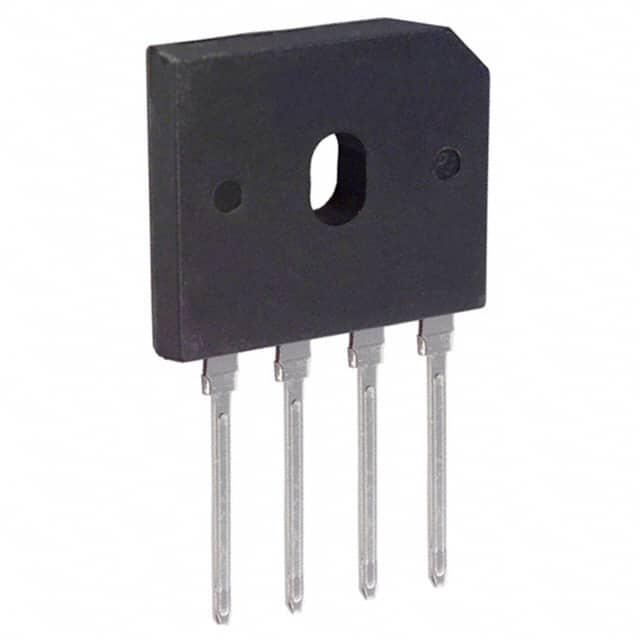

DIODES 整流二极管/整流桥 GBU404

GBU404概述


    产品简介


    GBU4005 - GBU410 系列玻璃封装桥式整流器是专为单相电路设计的高性能桥式整流器,适用于60Hz的电阻负载和电感负载。此外,对于电容负载,需要将电流降额20%。这些整流器具有通过洞孔焊接的通孔设计,适用于印刷电路板(PCB)应用,确保高效的热管理和长期可靠性。

    技术参数


    - 峰值重复反向电压 (VRRM):50V 至 1000V
    - 工作峰值反向电压 (VRWM):50V 至 1000V
    - 平均正向整流电流 (I(AV)):4.0A @ 100°C
    - 非重复峰值正向浪涌电流 (IFSM):150A
    - 正向电压 (VFM):1.0V @ 2.0A
    - 峰值反向电流 (IR):50μA @ 25°C 和 125°C
    - 峰值至外壳热阻 (RθJC):2.2°C/W
    - 典型总电容 (CT):80pF
    - 存储温度范围 (Tstg):-55°C 至 +150°C
    - 封装材料:玻璃封装,UL 94V-0 阻燃等级
    - 重量:约6.6克

    产品特点和优势


    1. 玻璃封装二极管:提高可靠性和稳定性,防止漏电流增加。
    2. 高瞬态电压耐受能力:高耐压等级,可承受高达1500VRMS的高电压。
    3. 低漏电流:保证在高压状态下依然保持良好的电气性能。
    4. 适合PCB应用:结构紧凑,便于安装在印刷电路板上,特别适合空间有限的应用场合。
    5. 符合RoHS标准:无铅封装,满足环保要求。
    6. UL认证:UL认证表明其在安全性和合规性方面的高标准。

    应用案例和使用建议


    GBU4005 - GBU410 系列整流器适用于各种电力转换系统和家用电器,如电源适配器、逆变器和家用电器。它们还广泛应用于照明设备和电动工具。使用时需要注意,对于电容负载,需要考虑电流降额20%。
    为了确保最佳性能,在高温环境下使用时,可以通过安装散热片来降低热阻,从而提高电流承载能力。同时,建议在实际应用前对这些参数进行详细测试,以确保产品符合特定需求。

    兼容性和支持


    这些整流器与常见的电子设备兼容,可以直接替换现有设备中的同类产品。制造商提供全面的技术支持和售后服务,确保用户能够顺利使用这些产品。用户可以通过访问制造商网站获取更多关于封装细节的信息,并可以联系技术支持部门解决具体问题。

    常见问题与解决方案


    1. 问题:如何确定合适的电流降额比例?
    - 解决方案:根据电容负载的特点,建议将电流降额20%,具体降额比例可以根据负载特性调整。

    2. 问题:如何正确选择散热片以降低热阻?
    - 解决方案:选择适当的散热片材料和尺寸,通常建议使用铜或铝制散热片,以有效散热。

    3. 问题:如果遇到过热问题,该如何处理?
    - 解决方案:检查并改善电路布局,避免散热不良;增加散热片面积或改变散热方式。

    总结和推荐


    总体而言,GBU4005 - GBU410 系列玻璃封装桥式整流器凭借其高可靠性、低漏电流和高耐压等级等优势,在多种应用场景中表现出色。对于追求稳定性和长期可靠的电子设备制造商来说,这款产品是一个非常值得推荐的选择。建议在选择时充分考虑具体应用的需求,并参考技术手册中的详细参数。

GBU404参数

参数
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 4A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU404厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU404数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU404 GBU404数据手册

GBU404封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
460+ $ 0.3849 ¥ 3.4063
1380+ $ 0.3816 ¥ 3.3767
库存: 1880
起订量: 460 增量: 20
交货地:
最小起订量为:460
合计: ¥ 1566.89
