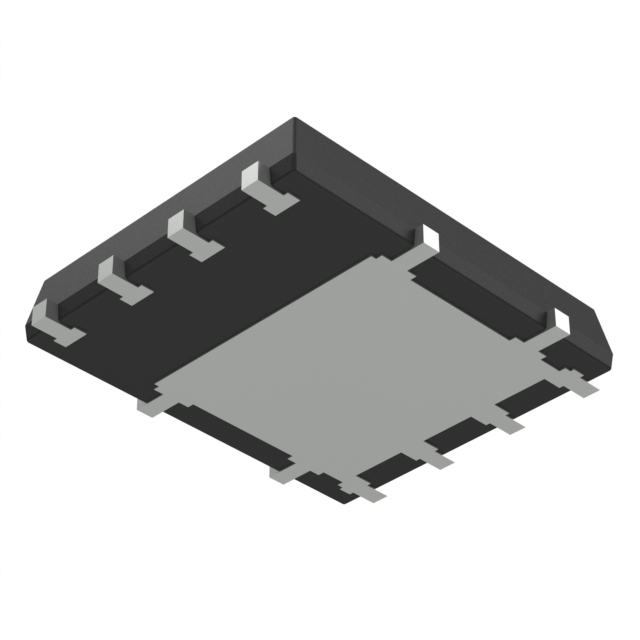

DMTH4004SPSQ-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 3.6W(Ta),167W(Tc) 20V 4V@ 250µA 68.6nC@ 10 V 1个N沟道 40V 2.7mΩ@ 90A,10V 31A,100A 4.305nF@25V PDI-50608 贴片安装 6mm*5mm*1.1mm
供应商型号: DMTH4004SPSQ-13
供应商: 国内现货
标准整包数: 2500
DIODES 场效应管(MOSFET) DMTH4004SPSQ-13

DMTH4004SPSQ-13概述


    产品简介


    DMTH4004SPSQ 是一款由Diodes Incorporated制造的高性能N沟道增强模式MOSFET(金属氧化物半导体场效应晶体管),适用于汽车应用。它具有高达+175°C的工作温度范围,是高环境温度环境的理想选择。该MOSFET主要应用于发动机管理系统、车身控制电子设备和直流到直流转换器等场合。

    技术参数


    基本参数:
    - 漏源电压 (BVDSS):40V
    - 栅源电压 (VGSS):±20V
    - 连续漏极电流 (ID):
    - TC = +25°C:100A
    - TC = +100°C:100A
    - 最大脉冲漏极电流 (IDM):350A
    - 最大持续体二极管正向电流 (IS):100A
    性能参数:
    - 静态漏源导通电阻 (RDS(ON)):2.7mΩ @ VGS = 10V, ID = 90A
    - 总栅极电荷 (Qg):68.6nC
    - 输入电容 (Ciss):4,305pF
    - 输出电容 (Coss):1,441pF
    - 反向转移电容 (Crss):102pF
    工作环境:
    - 最高结温 (TJ):-55°C 至 +175°C
    - 最大功率耗散 (PD):
    - TA = +25°C:3.6W
    - TC = +25°C:167W

    产品特点和优势


    独特的功能和优势:
    - 高温适应性:额定温度可达+175°C,适合高环境温度的应用。
    - 高可靠性:100%无钳位电感开关保证更可靠的应用。
    - 低导通电阻 (RDS(ON)):减少功耗。
    - 低栅极电荷 (Qg):减少开关损耗。
    - 环保材料:无卤素和锑化合物,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 发动机管理系统:确保发动机在各种温度下稳定运行。
    - 车身控制电子设备:提高车辆的可靠性和效率。
    - 直流到直流转换器:在电力变换中提供高效能转换。
    使用建议:
    - 在设计电路时,确保选用适当的散热器以保持MOSFET的温度低于其最大允许值。
    - 使用适当的布局和布线来最小化寄生电感,提高整体性能。

    兼容性和支持


    兼容性:
    - DMTH4004SPSQ 支持多种应用和电路板设计,可以与其他常见的汽车电子系统无缝集成。
    支持和维护:
    - 由Diodes Incorporated提供全面的技术支持和售后服务,包括PPAP能力和IATF 16949认证的生产设施。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题1:漏极电流不稳定
    - 解决方案:检查负载和电源是否正常,调整栅极驱动电压。
    - 问题2:高温环境下MOSFET过热
    - 解决方案:增加散热措施,如安装散热片或改进散热路径。

    总结和推荐


    综合评估:
    DMTH4004SPSQ MOSFET凭借其卓越的性能和广泛的适用性,非常适合于严苛的汽车应用。它具有较高的温度适应能力、低功耗和高可靠性,能够有效提升系统的稳定性和效率。
    推荐使用:
    由于其出色的性能和广泛的应用范围,强烈推荐使用DMTH4004SPSQ MOSFET,特别是在需要高可靠性且要求严苛的工作环境中。

DMTH4004SPSQ-13参数

参数
Id-连续漏极电流 31A,100A
Rds(On)-漏源导通电阻 2.7mΩ@ 90A,10V
Vds-漏源极击穿电压 40V
配置 独立式
FET类型 1个N沟道
最大功率耗散 3.6W(Ta),167W(Tc)
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 4.305nF@25V
栅极电荷 68.6nC@ 10 V
Vgs(th)-栅源极阈值电压 4V@ 250µA
通道数量 1
长*宽*高 6mm*5mm*1.1mm
通用封装 PDI-50608
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DMTH4004SPSQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMTH4004SPSQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMTH4004SPSQ-13 DMTH4004SPSQ-13数据手册

DMTH4004SPSQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
