ZXMP7A17KTC

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex P沟道增强型MOS管, Vds=70 V, 5.7 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: AV-S-ZXMP7A17KTC
供应商: Avnet
标准整包数: 2500

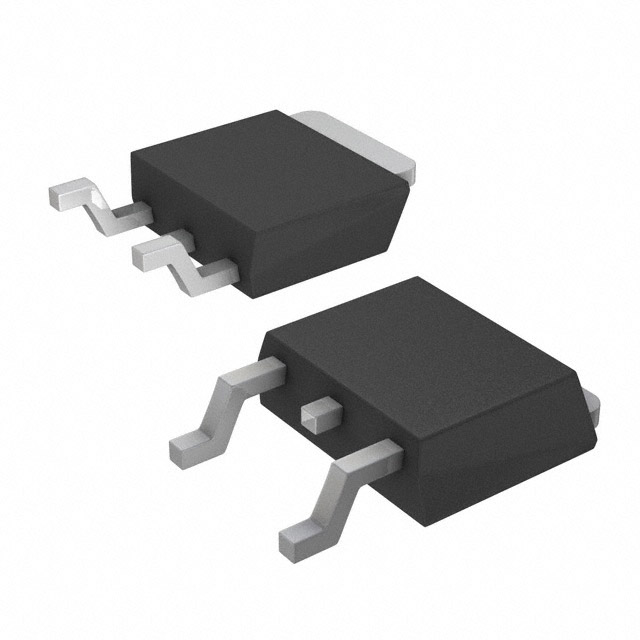

DIODES 场效应管(MOSFET) ZXMP7A17KTC

ZXMP7A17KTC概述

    ZXMP7A17K 70V P-Channel Enhancement Mode MOSFET

    1. 产品简介


    ZXMP7A17K 是一款来自 Zetex 的高性能 P 沟道增强型 MOSFET。这款产品通过采用独特的沟槽结构,实现了低导通电阻(RDS(on))与快速开关速度的完美结合。适用于高效能、低电压电源管理应用,如直流-直流转换器、电源管理功能、断开开关、电机控制和 Class D 音频输出级。

    2. 技术参数


    - 额定电压(VDSS):-70V
    - 最大连续漏极电流(ID):-5.7A(TA=25°C)
    - 最大脉冲漏极电流(IDM):-17.7A
    - 最大连续源极电流(IS):-9.2A
    - 最大脉冲源极电流(ISM):-17.7A
    - 最大功率耗散(PD):4.17W(TA=25°C,空气对流散热)
    - 典型导通电阻(RDS(on)):0.16Ω(VGS=-10V,ID=-2.1A)
    - 最大工作和存储温度范围(Tj, Tstg):-55°C 到 +150°C
    - 热阻(RθJA):30°C/W(TA=25°C,空气对流散热)

    3. 产品特点和优势


    - 低导通电阻:典型值为 0.16Ω,确保高效的能量转换效率。
    - 高速开关:快速的开关时间(td(on) = 2.5ns,tr = 3.4ns),减少了能耗和发热量。
    - 低阈值电压:使得栅极驱动更加简便。
    - DPAK 封装:提供可靠且易于安装的封装选项。

    这些特点使得 ZXMP7A17K 在电源管理和高效率应用中表现出色,特别是在需要低损耗和高可靠性的情况下。

    4. 应用案例和使用建议


    ZXMP7A17K 可广泛应用于多种电路中,包括:
    - 直流-直流转换器:作为控制器的核心部件,用于提高转换效率。
    - 电源管理功能:确保电源系统的稳定运行。
    - 电机控制:实现高效而可靠的电机驱动。
    为了确保最佳性能,建议遵循以下几点:
    - 选择合适的散热器:确保适当的热管理以避免过热。
    - 使用适当的栅极电阻:调整栅极电阻以优化开关时间和减少功耗。

    5. 兼容性和支持


    ZXMP7A17K 与现有的大部分 PCB 设计兼容,可直接替换旧型号 MOSFET。Zetex 公司提供了全面的技术支持和维护服务,包括技术文档、培训和支持热线。

    6. 常见问题与解决方案


    - Q: 开关过程中发热过高怎么办?
    - A: 使用较大的散热器或者改善空气流动以提高散热效果。确保电路板上有足够的铜层覆盖。
    - Q: 如何优化开关性能?
    - A: 调整栅极电阻和电容以达到最优的开关时间和频率响应。

    7. 总结和推荐


    综上所述,ZXMP7A17K 在低电压电源管理中表现卓越,具备低导通电阻、高速开关等显著特点,适用于多种关键应用。由于其高效能和可靠性,强烈推荐在高要求的应用中使用。
    本文详细介绍了 ZXMP7A17K 的技术和应用细节,希望对您的设计选型有所帮助。更多详细资料请参阅 Zetex 官方技术手册或联系官方技术支持。

ZXMP7A17KTC参数

参数
配置 独立式
Ciss-不同 Vds 时的输入最大电容 635pF@40V
Vgs-栅源极电压 20V
最大功率耗散 2.11W(Ta)
FET类型 1个P沟道
Vds-漏源极击穿电压 70V
Rds(On)-漏源导通电阻 160mΩ@ 2.1A,10V
Vgs(th)-栅源极阈值电压 1V@ 250µA
Id-连续漏极电流 3.8A
通道数量 1
栅极电荷 18nC@ 10 V
6.73mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXMP7A17KTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMP7A17KTC数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZXMP7A17KTC ZXMP7A17KTC数据手册

ZXMP7A17KTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2392 ¥ 2.1172
7500+ $ 0.2247 ¥ 1.9883
35000+ $ 0.217 ¥ 1.9205
50000+ $ 0.2037 ¥ 1.8026
库存: 5000
起订量: 2500 增量: 2500
