DSS2540M-7B

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 250mV@ 50mA,500mA NPN 1W 6V 100nA 40V 40V 500mA DFN 贴片安装
供应商型号: 30C-DSS2540M-7B X1-DFN1006-3
供应商: 云汉优选
标准整包数: 1

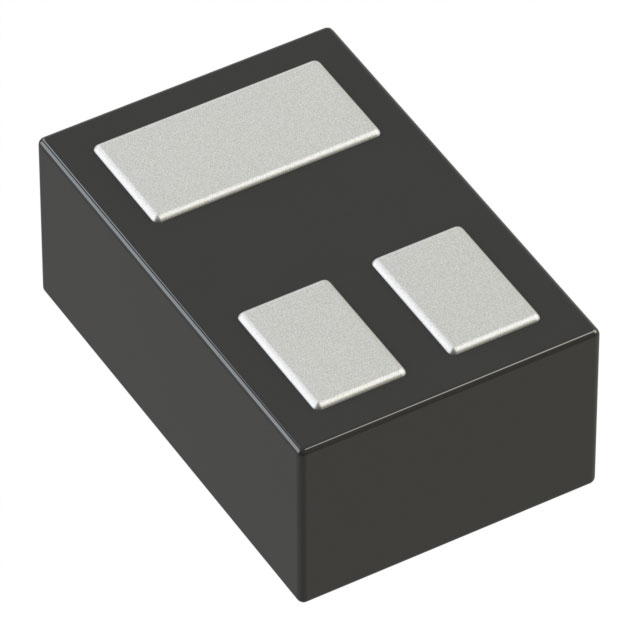

DIODES 三极管(BJT) DSS2540M-7B

DSS2540M-7B概述

    DSS2540M: 40V NPN Low Vce(sat) Transistor

    产品简介


    DSS2540M是一款由Diodes Incorporated生产的40V NPN低饱和电压晶体管。它适用于各种电子设备中,特别是在需要高可靠性、低饱和电压的应用场合。作为一款高性能的电子元器件,DSS2540M可以满足不同领域的设计需求,如通信、汽车、工业控制等领域。

    技术参数


    DSS2540M的主要技术参数如下:
    - 最大集电极-基极电压:VCBO > 40V
    - 最大集电极电流:IC = 500mA(连续)
    - 峰值脉冲集电极电流:ICM = 1A
    - 最大耗散功率:PD = 1000mW
    - 最大热阻:RθJA = 310°C/W
    - 电气特性:
    - 集电极-发射极击穿电压(VCEO):40V
    - 发射极-基极击穿电压(VBEBO):6V
    - 典型电流增益(hFE):200(VCE=2V, IC=10mA)
    - 典型基极-发射极饱和电压(VBE(sat)):1.2V
    - 其他特性:
    - 小信号特性:输出电容(Cobo)= 6pF
    - 频率响应:电流增益-带宽积(fT)= 250 MHz

    产品特点和优势


    DSS2540M具有以下独特的功能和优势:
    - 低饱和电压:特别适用于需要高效能和低功耗的应用场合。
    - 高可靠性:符合AEC-Q101标准,适合高可靠性要求的应用。
    - 环保特性:完全无铅且符合RoHS标准,环保且绿色。
    - 小封装:比SOT23小13倍,有助于节省PCB空间。

    应用案例和使用建议


    DSS2540M广泛应用于多种电子设备中,例如:
    - 通信设备:用于功率放大电路和开关电路。
    - 汽车电子:用于发动机控制系统、照明系统等。
    - 工业控制:用于电机驱动和电源管理电路。
    使用建议:
    - 在高频率应用中,注意选择合适的散热措施,以防止过热。
    - 确保电路设计中考虑到该器件的电气特性,特别是饱和电压和频率响应。

    兼容性和支持


    DSS2540M与大多数常见的电路板和电子元器件兼容,可以轻松集成到现有的设计中。此外,Diodes Incorporated提供了详尽的技术文档和支持服务,包括安装指南、测试报告等,确保用户能够充分利用该器件的功能。

    常见问题与解决方案


    - 问题一:饱和电压不稳定。
    - 解决办法:检查电路设计和布线是否合理,确保所有连接点稳固可靠。

    - 问题二:器件温度过高。
    - 解决办法:增加散热措施,确保良好的热管理。

    总结和推荐


    综上所述,DSS2540M是一款高性能的40V NPN低饱和电压晶体管,适用于高可靠性要求和紧凑设计的应用场合。其独特的环保特性和高效能使其在市场上具备显著的竞争优势。强烈推荐在需要高可靠性和低功耗的电子设备中使用DSS2540M。
    此篇文章详细介绍了DSS2540M电子元器件的各项关键参数和特性,旨在帮助工程师和技术人员更好地理解和应用该产品。

DSS2540M-7B参数

参数
晶体管类型 NPN
最大功率耗散 1W
集电极电流 500mA
最大集电极发射极饱和电压 250mV@ 50mA,500mA
VCEO-集电极-发射极最大电压 40V
集电极截止电流 100nA
配置 独立式
VCBO-最大集电极基极电压 40V
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 50mA,500mA
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSS2540M-7B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DSS2540M-7B数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DSS2540M-7B DSS2540M-7B数据手册

DSS2540M-7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3828
500+ ¥ 0.2552
5000+ ¥ 0.2211
10000+ ¥ 0.198
库存: 8441
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.38
