B140-13-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 1A, 40V, 表面贴装, DO-214AC (SMA)封装, 2针
供应商型号: 26MM-B140-13-F
供应商: 云汉优选
标准整包数: 1

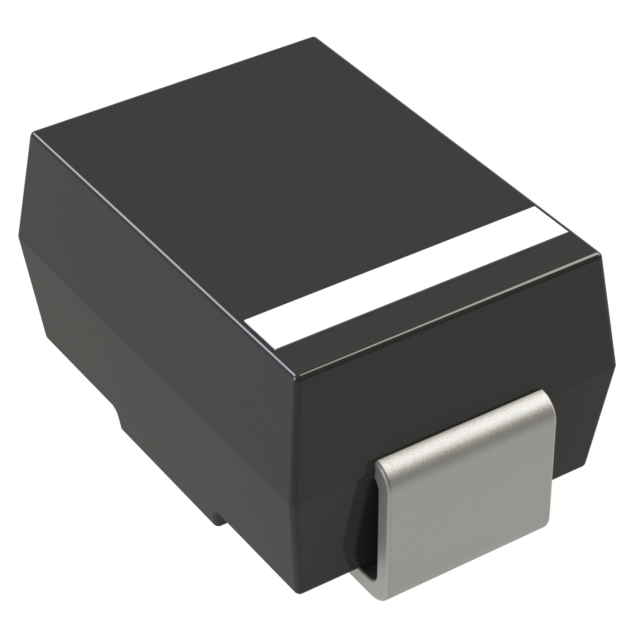

DIODES 整流二极管/整流桥 B140-13-F

B140-13-F概述

    # B120/B - B160/B 1.0A 表面贴装肖特基势垒整流器

    产品简介


    B120/B - B160/B 是一款设计用于商业应用中的表面贴装肖特基势垒整流器。这些整流器适用于多种场合,如极性保护二极管、再循环二极管和开关二极管。它们特别适合在低电压、高频率逆变器、续流应用及极性保护应用中使用。

    技术参数


    - 型号:B120/B, B130/B, B140/B, B150/B, B160/B
    - 峰值重复反向电压 (VRRM):20/30/40/50/60 V
    - 平均整流输出电流 (IO):1.0 A
    - 最大瞬态前向浪涌电流 (IFSM):30 A(8.3ms)
    - 正向电压降 (VF):0.5 V (B120/B, B130/B, B140/B);0.7 V (B150/B, B160/B)
    - 反向泄漏电流 (IR):0.5 mA (TA = +25°C),10 mA (TA = +100°C)
    - 总电容 (CT):110 pF (VR = 4V, f = 1MHz)

    产品特点和优势


    - 结构:采用Guard Ring Die构造,可提供瞬态保护
    - 组装:专为自动化组装而设计
    - 低功耗:高效能
    - 过载耐受能力:可承受高达30A的瞬态浪涌电流
    - 无卤素且不含锑:符合绿色标准
    - 热阻:结到端子的典型热阻为20°C/W
    - 工作温度范围:-65°C 至 +150°C

    应用案例和使用建议


    B120/B - B160/B 主要应用于以下几个方面:
    - 极性保护二极管
    - 再循环二极管
    - 开关二极管
    这些二极管非常适合在以下应用场景中使用:
    - 低电压高频率逆变器
    - 续流应用
    - 极性保护
    为了更好地利用这些二极管,建议确保其额定电流不超过规定的最大值,并保持适当的散热措施以防止过热。

    兼容性和支持


    这些肖特基势垒整流器适用于各种常见的电路设计。如果您需要进一步的技术支持或疑问解答,可以访问Diodes Incorporated的官方网站获取更多信息。这些产品的封装形式为SMA/SMB,符合RoHS标准,且是无卤素和无锑的“绿色”设备。

    常见问题与解决方案


    1. Q: 在极端高温条件下使用时,如何保证产品的稳定性?
    - A: 使用时需注意散热,确保结温不超过规定的最大值(+150°C),必要时使用散热片进行散热。
    2. Q: 如何判断产品是否损坏?
    - A: 可以通过测量其正向和反向特性来判断,如果正向电压降显著增加或反向电流明显增大,则可能表示产品已损坏。
    3. Q: 产品是否支持焊接?
    - A: 产品具有符合MIL-STD-202标准的焊锡可焊性,适用于PCB焊接。

    总结和推荐


    综上所述,B120/B - B160/B 肖特基势垒整流器在低电压、高频率逆变器及其他需要高性能、高效能的应用中表现出色。其优异的热稳定性、低功耗及自动化组装特性使其在市场上具备很强的竞争力。如果你正在寻找一款能够满足上述要求的产品,那么B120/B - B160/B 将是一个理想的选择。

B140-13-F参数

参数
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 50ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
4.6mm(Max)
2.92mm(Max)
2.4mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B140-13-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

B140-13-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES B140-13-F B140-13-F数据手册
