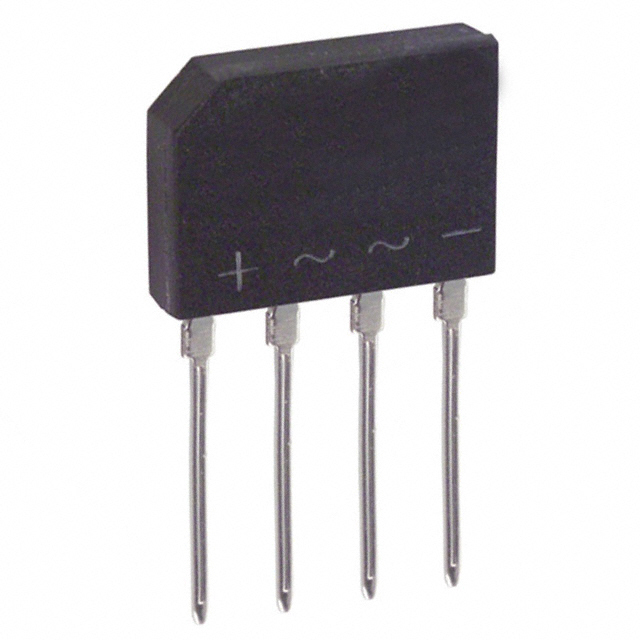

KBP08G

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 1.5A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, KBP封装, 通孔安装
供应商型号: KBP08G-ND
供应商: Digi-Key
标准整包数: 1
DIODES 整流二极管/整流桥 KBP08G

KBP08G概述

    电子元器件产品技术手册:KBP005G-KBP10G玻璃整流桥

    产品简介


    KBP005G-KBP10G是一款1.5安培的玻璃整流桥,专为印刷电路板应用而设计。这类器件主要用于将交流电转换为直流电,具有高耐压、低漏电流等特点。广泛应用于电源适配器、通信设备、计算机及家用电器等领域。

    技术参数


    | 参数 | KBP005G | KBP01G | KBP02G | KBP04G | KBP06G | KBP08G | KBP10G |

    | 峰值重复反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 工作峰值反向电压 (VRWM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 直流阻断电压 (VR) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | RMS反向电压 (VR(RMS)) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 平均整流输出电流 (IO) @ TC = 105°C | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A |
    | 非重复峰值正向浪涌电流 (IFSM) | 40 A | 40 A | 40 A | 40 A | 40 A | 40 A | 40 A |
    | 正向电压 (VFM) @ IF = 1.5A | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 峰值反向电流 (IRM) @ TC = 25°C | 5.0 µA | 5.0 µA | 5.0 µA | 5.0 µA | 5.0 µA | 5.0 µA | 5.0 µA |
    | 典型总电容 (CT) (Note 1) | 20 pF | 20 pF | 20 pF | 20 pF | 20 pF | 20 pF | 20 pF |
    | 典型热阻 (RθJC) | 18 °C/W | 18 °C/W | 18 °C/W | 18 °C/W | 18 °C/W | 18 °C/W | 18 °C/W |

    产品特点和优势


    1. 玻璃封装技术:增强产品的耐用性和稳定性。
    2. 高耐压能力:最大耐压可达1000V,适用于多种高压应用场景。
    3. 低漏电流:确保了高效能和可靠性。
    4. 强大的浪涌电流承受能力:可承受高达40A的瞬态浪涌电流。
    5. UL认证:满足安全标准,适用于商业和工业用途。
    6. 环保材料:采用无铅、RoHS合规的材料,符合全球环保要求。

    应用案例和使用建议


    - 应用案例:广泛应用于电源适配器、LED驱动器、通信电源模块等领域。
    - 使用建议:考虑到该器件的额定温度范围(-65°C至+150°C),在高温环境下使用时需要特别注意散热措施,以保证长期稳定运行。

    兼容性和支持


    - 兼容性:KBP005G-KBP10G适合与各类印刷电路板上的其他电子元器件进行集成,无需特殊接口。
    - 支持服务:厂商提供详尽的技术文档、培训和售后服务,帮助客户解决问题并提升系统性能。

    常见问题与解决方案


    1. 问题:如何确定器件的工作温度范围?
    - 解答:通过查看技术手册中的“Operating and Storage Temperature Range”部分,可以明确其工作温度范围为-65°C至+150°C。
    2. 问题:如何选择合适的型号?
    - 解答:根据具体的应用需求(如负载类型、电流大小等)来选择合适的型号。例如,KBP005G适合小电流应用,而KBP10G则适用于大电流场景。
    3. 问题:如何处理过载电流问题?
    - 解答:在设计电路时应考虑适当的保护措施,如使用保险丝或稳压器,以避免过载导致的损坏。

    总结和推荐


    KBP005G-KBP10G玻璃整流桥凭借其优异的电气特性和高可靠性,非常适合在各种高压和高可靠性要求的应用中使用。尤其在印刷电路板应用方面,其独特的玻璃封装技术使其在市场上具有显著的竞争优势。因此,强烈推荐给对产品性能和可靠性有较高要求的用户。

KBP08G参数

参数
正向浪涌电流 40A
配置
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 14.75mm*3.65mm*10.6mm
通用封装 KBP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

KBP08G厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

KBP08G数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES KBP08G KBP08G数据手册

KBP08G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9828 ¥ 8.3047
35+ $ 0.4264 ¥ 3.6031
525+ $ 0.2594 ¥ 2.1922
1015+ $ 0.2439 ¥ 2.0606
2030+ $ 0.2417 ¥ 2.0428
5005+ $ 0.2164 ¥ 1.8286
10010+ $ 0.2003 ¥ 1.6924
库存: 476
起订量: 1 增量: 1
