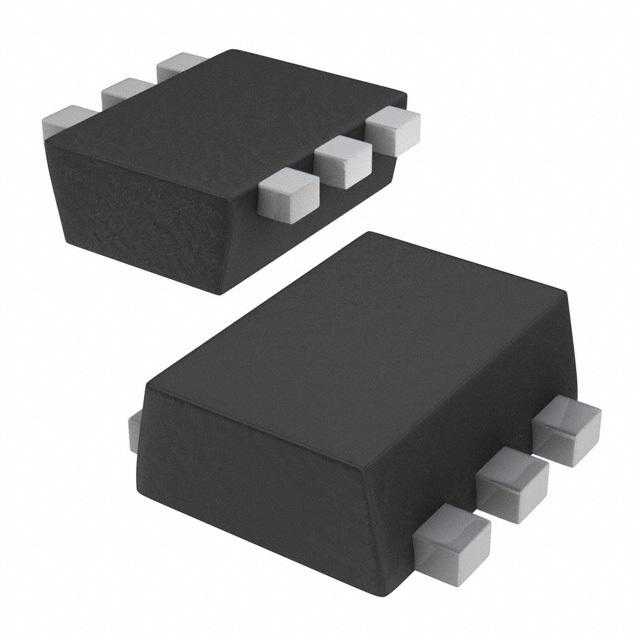

ZXTN26070CV-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 330V@ 200mA,2A NPN 1W 7V 100nA 150V 70V 2A SOT-563 贴片安装 1.6mm*1.2mm*600μm
供应商型号: ZXTN26070CV-7
供应商: 国内现货
标准整包数: 3000
DIODES 三极管(BJT) ZXTN26070CV-7

ZXTN26070CV-7概述

    ZXTN26070CV 技术手册

    产品简介


    ZXTN26070CV 是一款由 Diodes Incorporated 生产的 70V NPN 低饱和电压晶体管,封装形式为 SOT-666。该产品广泛应用于各种直流到直流转换器(DC-DC 转换器)和其他需要高效电流切换的应用中。

    技术参数


    - 电气特性
    - 最高集电极-基极电压:Vcbo = 150V
    - 最高集电极-发射极电压:Vceo = 70V
    - 最高发射极-基极电压:Vebo = 7V
    - 连续集电极电流:IC = 2A
    - 峰值脉冲电流:ICM = 5A
    - 集电极截止电流:ICBO, ICES < 100nA
    - 发射极截止电流:IEBO < 100nA
    - 热特性
    - 25°C 环境下的最大功耗:PD = 0.6W
    - 25°C 环境下结到环境的热阻:RθJA = 208°C/W
    - 25°C 环境下结到引脚的热阻:RθJL = 37°C/W
    - 工作温度范围:-55°C 到 +150°C
    - 典型特性
    - 25°C 下的直流电流增益:hFE = 190 至 340
    - 25°C 下的饱和集电极-发射极电压:Vce(sat) = 0.90 至 1.1V
    - 25°C 下的基极-发射极开启电压:Vbe(on) = 0.85 至 1.0V
    - 25°C 下的基极-发射极饱和电压:Vbe(sat) = 0.90 至 1.1V
    - 1MHz 下的输出电容:Cobo = 10pF

    产品特点和优势


    1. 超低导通电阻:在 1A 时的饱和电阻仅为 130mΩ,确保了高效的电流切换能力。
    2. 绿色环保材料:采用无铅材料,不含卤素和锑,符合 RoHS 规范,为环保型“绿色”设备。
    3. 高可靠性:UL 阻燃等级为 94V-0,保证了在高温和恶劣环境下依然稳定可靠。

    应用案例和使用建议


    ZXTN26070CV 主要用于 DC-DC 转换器的设计中,特别适用于需要高效、低损耗电源管理的应用。使用时,建议采用适当的散热措施以避免过热,特别是对于连续工作条件下的高功率应用。可以通过优化 PCB 布局和添加散热片来提高散热效率。

    兼容性和支持


    ZXTN26070CV 的封装形式为 SOT-666,易于焊接和集成到现有的电路板设计中。制造商提供了详细的包装细节和技术支持,可通过官方网站获取更多资料。

    常见问题与解决方案


    1. 问题:长时间工作导致过热
    - 解决办法:增加散热片或者优化 PCB 布局以改善散热。

    2. 问题:电流超出额定值导致损坏
    - 解决办法:严格遵守额定电流,必要时使用电流限制电路。

    总结和推荐


    ZXTN26070CV 是一款优秀的 NPN 晶体管,特别适合需要高效率、低损耗的 DC-DC 转换器设计。其超低导通电阻和绿色环保特性使其在市场上具有很强的竞争力。因此,强烈推荐在相关应用中使用这款产品。

ZXTN26070CV-7参数

参数
集电极电流 2A
集电极截止电流 100nA
最大集电极发射极饱和电压 165@ 100mA @ 1A,200@ 50mA @ 1A,330@ 200mA @ 2A,30@ 10mA @ 0.1A,150@ 10mA @ 0.5A
VCEO-集电极-发射极最大电压 70V
不同 Ib,Ic 时的 Vce 最大饱和值 330V@ 200mA,2A
配置 -
最大功率耗散 1W
VCBO-最大集电极基极电压 150V
VEBO-最大发射极基极电压 7V
晶体管类型 NPN
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-563
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZXTN26070CV-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN26070CV-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN26070CV-7 ZXTN26070CV-7数据手册

ZXTN26070CV-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
