首页  >  产品百科  >  ZXTP19020DFFTA

ZXTP19020DFFTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex PNP晶体管, SOT-23F封装, 贴片安装, 最大直流集电极电流5.5 A, 最大集电极-发射电压20 V
供应商型号: F-ZXTP19020DFFTA
供应商: 海外现货
标准整包数: 3000

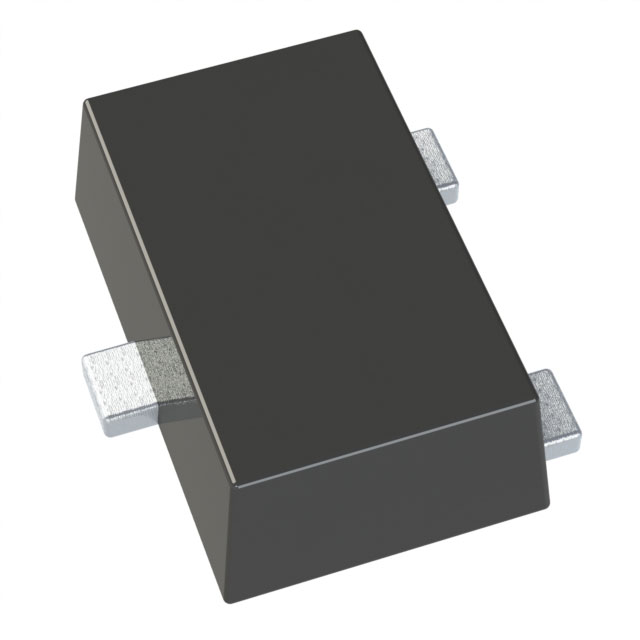

DIODES 三极管(BJT) ZXTP19020DFFTA

ZXTP19020DFFTA概述

    ZXTP19020DFF:20V PNP中功率晶体管

    产品简介


    ZXTP19020DFF是一款20V的PNP中功率晶体管,采用SOT23F封装。它具备卓越的功率处理能力和性能,适合空间受限的应用场合。此款晶体管在电路设计中可作为MOSFET和IGBT的门极驱动器,用于电源开关和电机控制等领域。

    技术参数


    - 最大电压:
    - 集电极-基极击穿电压 (VCBO): -25V
    - 集电极-发射极击穿电压 (VCEO): -20V
    - 发射极-集电极击穿电压 (反向阻断) (VECO): -4V
    - 发射极-基极击穿电压 (VBE): -7V
    - 电流特性:
    - 连续集电极电流 (IC): -5.5A
    - 峰值脉冲电流 (ICM): -15A
    - 最大静态电流增益 (hFE): 20-900 (依赖于集电极电流)
    - 基极-发射极饱和电压 (VBE(SAT)): -1.05V (典型值)
    - 功耗:
    - 最大功率耗散 (PD): 1.5W
    - 热特性:
    - 热电阻 (RθJA): 149°C/W (自然对流条件下的测试结果)

    产品特点和优势


    - 高可靠性:符合AEC-Q101标准,适用于高可靠性要求的应用。
    - 低饱和电压:饱和电压 (VCE(SAT)) 在-1A时小于-44mV,确保较低的功耗。
    - 优越的温度特性:可承受从-55°C到+150°C的工作范围。
    - 绿色设计:无铅,完全符合欧盟RoHS指令,且不含卤素和锑化合物。

    应用案例和使用建议


    ZXTP19020DFF非常适合以下应用:
    - MOSFET和IGBT的门极驱动:在高压开关电源中作为驱动器,能够提供稳定的门极信号。
    - 电源开关:用于高压直流开关和逆变器中。
    - 电机控制:用于电机驱动电路,提供精确的电流控制。
    使用建议:
    - 当使用晶体管作为门极驱动器时,应注意避免过高的门极电压,以防止晶体管损坏。
    - 在高功率应用中,确保散热良好,避免热失效。

    兼容性和支持


    ZXTP19020DFF采用SOT23F封装,具有良好的兼容性,可与多种印刷电路板设计兼容。厂商提供全面的技术支持和售后服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    - 问题:晶体管发热过高。
    - 解决办法:增加散热片,优化PCB布局,增加铜箔面积以提高热导率。
    - 问题:电流传输比 (hFE) 降低。
    - 解决办法:检查基极-发射极电压 (VBE),确保其在正常工作范围内。

    总结和推荐


    ZXTP19020DFF是一款高性能的PNP中功率晶体管,具有高可靠性、低饱和电压和优良的温度特性。特别适用于需要高功率和紧凑设计的应用场合。鉴于其出色的表现和广泛应用前景,强烈推荐使用该产品。

ZXTP19020DFFTA参数

参数
最大集电极发射极饱和电压 175mV@ 550mA,5.5A
VCBO-最大集电极基极电压 25V
集电极截止电流 50nA
最大功率耗散 2W
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 175mV@ 550mA,5.5A
VEBO-最大发射极基极电压 7V
VCEO-集电极-发射极最大电压 20V
配置 独立式
集电极电流 5.5A
3mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SOT-23F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTP19020DFFTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTP19020DFFTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTP19020DFFTA ZXTP19020DFFTA数据手册

ZXTP19020DFFTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.261 ¥ 2.2103
6000+ $ 0.2586 ¥ 2.1906
9000+ $ 0.2563 ¥ 2.1709
库存: 24000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6630.9
