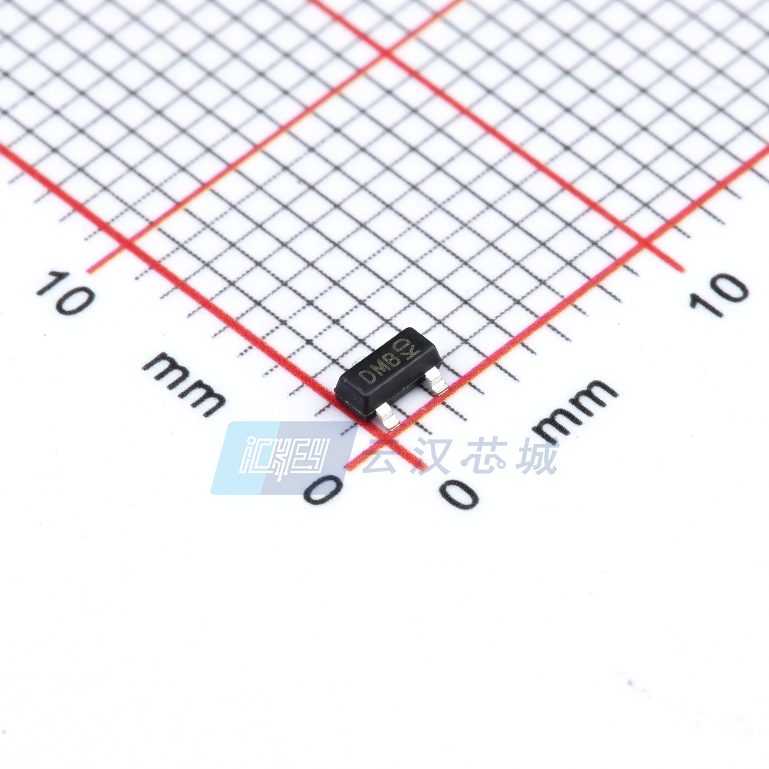

DMP3098LQ-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.08W(Ta) 20V 2.1V@ 250µA 8nC@ 4.5 V 1个P沟道 30V 70mΩ@ 3.8A,10V 3.8A 1.008nF@25V SOT-23-3 贴片安装 2.9mm*1.3mm*1.03mm
供应商型号: 26M-DMP3098LQ-7
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) DMP3098LQ-7

DMP3098LQ-7概述


    产品简介


    DMP3098LQ是一款新型P沟道增强模式MOSFET(金属氧化物半导体场效应晶体管),特别设计用于实现低导通电阻(RDS(ON))和卓越的开关性能。这种MOSFET非常适合高效率电源管理应用,包括电源管理功能、模拟开关、负载开关和升压开关。

    技术参数


    - 最大额定值:
    - 栅源电压(VGSS): ±20V
    - 漏极电流(ID): -3.8A (VGS = -10V, TA = +25°C)
    - 脉冲漏极电流(IDM): -11A
    - 热阻(RθJA): 115°C/W
    - 工作温度范围(TJ, TSTG): -55°C 至 +150°C
    - 电气特性:
    - 导通电阻(RDS(ON)): 70mΩ@VGS = -10V (ID = -3.8A), 120mΩ@VGS = -4.5V (ID = -3.0A)
    - 输入电容(Ciss): 336pF
    - 输出电容(Coss): 70pF
    - 反向转移电容(Crss): 49pF
    - 总栅极电荷(Qg): 4.0-8.0nC
    - 门限电压(VGS(th)): -1.0至-2.1V

    产品特点和优势


    DMP3098LQ具备多项独特功能和优势:
    - 低导通电阻(RDS(ON)):低至70mΩ,适用于高效率电源管理。
    - 低栅极阈值电压(VGS(th)):简化驱动电路设计。
    - 低输入电容(Ciss):提高开关速度,降低开关损耗。
    - 快速开关速度:适合高频应用。
    - 低输入/输出泄漏:提升系统的可靠性和稳定性。
    - 完全无铅且符合RoHS标准:环保材料,满足欧盟法规要求。
    - 卤素和锑元素自由:绿色产品,符合环保标准。
    - 通过AEC-Q101认证:适用于汽车工业。

    应用案例和使用建议


    DMP3098LQ可以广泛应用于多种电源管理系统,例如:
    - 直流到直流转换器:利用其高效率特性来减少热耗散。
    - 电池充电器:由于其低泄漏电流,确保充电过程的稳定性和安全性。
    - 负载开关:提供快速的响应时间和低导通电阻,优化系统能效。
    使用建议:
    - 在高电流环境下使用时,应注意散热设计以避免过热。
    - 设计时应考虑输入电容对电路整体性能的影响,特别是在高频应用中。
    - 确保电路中的其他组件能够匹配DMP3098LQ的工作电压和电流需求。

    兼容性和支持


    DMP3098LQ采用SOT23封装,与多种印刷电路板布局兼容。制造商提供详细的设计指南和支持文档,如:
    - 封装和布局指南:可通过制造商网站获取最新版本。
    - PPAP能力:适用于汽车应用的产品。

    常见问题与解决方案


    - Q: 高温下DMP3098LQ的性能会如何变化?
    - A: 请参考图5的On-Resistance vs. Temperature图表。在高温条件下,RDS(ON)会略微增加,但总体上仍保持在一个可接受范围内。

    - Q: 如何选择合适的栅极驱动电阻以优化开关性能?
    - A: 参考图9的Safe Operation Area图表。根据不同的工作条件选择合适的栅极驱动电阻,以达到最佳的开关速度和能效。

    总结和推荐


    DMP3098LQ是一款出色的P沟道增强模式MOSFET,具备优异的导通电阻和快速开关性能。它不仅适用于多种高效率电源管理系统,而且在环保和可靠性方面也有显著优势。对于需要高能效和快速开关的应用场景,强烈推荐使用DMP3098LQ。
    希望以上信息对您有所帮助!如果您有任何进一步的问题或需要更多详细资料,请访问Diodes Incorporated的官方网站。

DMP3098LQ-7参数

参数
Vgs-栅源极电压 20V
栅极电荷 8nC@ 4.5 V
配置 独立式
Vgs(th)-栅源极阈值电压 2.1V@ 250µA
最大功率耗散 1.08W(Ta)
FET类型 1个P沟道
通道数量 1
Rds(On)-漏源导通电阻 70mΩ@ 3.8A,10V
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 1.008nF@25V
Id-连续漏极电流 3.8A
长*宽*高 2.9mm*1.3mm*1.03mm
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
