B120-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 30A 500μA 1A 独立式 SMA(DO-214AC) 贴片安装 4.6mm*2.92mm*2.1mm
供应商型号:
供应商:
标准整包数: 0

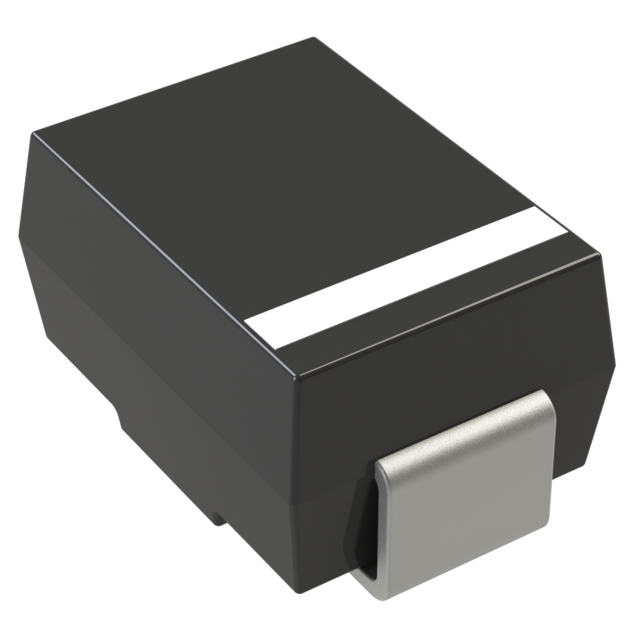

DIODES 整流二极管/整流桥 B120-13

B120-13概述

    # 高质量电子元器件技术手册:B120/B - B160/B Schottky Barrier Rectifier

    产品简介


    基本介绍
    B120/B - B160/B 是由 Diodes Incorporated 生产的一系列 1.0A 表面贴装肖特基势垒整流器。这些器件广泛应用于低电压、高频率逆变器、自由轮和极性保护等领域,具备卓越的性能和可靠性。
    应用领域
    - 低电压高频率逆变器
    - 自由轮电路
    - 极性保护应用

    技术参数


    主要技术规格
    - 峰值重复反向电压 (VRRM):20V (B120/B), 30V (B130/B), 40V (B140/B), 50V (B150/B), 60V (B160/B)
    - 额定反向工作电压 (VRWM):相同于 VRRM
    - 直流阻断电压 (VR):相同于 VRRM
    - 均方根反向电压 (VR(RMS)):14V (B120/B), 21V (B130/B), 28V (B140/B), 35V (B150/B), 42V (B160/B)
    - 平均整流输出电流 (IO):1.0A
    - 非重复性峰值正向浪涌电流 (IFSM):30A
    热性能
    - 热阻 (RθJT):20°C/W(安装在带有 5.0 mm²铜垫的印刷电路板上)
    工作环境
    - 工作温度范围 (TJ, TSTG):-65°C 至 +150°C
    电气特性
    - 正向电压降 (VF):0.5V 至 0.7V(IF = 1.0A)
    - 泄漏电流 (IR):0.5mA 至 10mA(@ Rated VR, TA = +25°C)

    产品特点和优势


    独特功能
    - 防护环晶片结构:提供瞬态保护
    - 适配自动化装配:适合自动化生产
    - 低功率损耗,高效率
    - 高可靠性:符合 AEC-Q101 标准
    - 环保材料:无卤素、锑元素,“绿色”产品
    - 符合RoHS标准
    市场竞争力
    这些器件具有较高的可靠性和稳定性,在低电压高频率的应用环境中表现出色,特别是在逆变器和自由轮电路中。其出色的性能和紧凑的设计使其成为市场上备受青睐的选择。

    应用案例和使用建议


    应用场景
    - 用于电动汽车的逆变器
    - 风力发电系统中的电力转换
    - 汽车电子控制系统中的极性保护
    使用建议
    在设计时应注意合理分配散热器,避免因过热导致的性能下降。此外,建议使用带有铜垫的印刷电路板来降低热阻,提高整体效率。

    兼容性和支持


    兼容性
    - 封装:SMA 和 SMB 封装
    - 兼容性:适合与大多数自动化生产设备兼容
    厂商支持
    - 售后支持:Diodes Incorporated 提供技术支持和保修服务

    常见问题与解决方案


    常见问题及解决方案
    - 问题:如何确保正确的极性连接?
    - 解决方案:根据产品标记的阴极带或阴极缺口进行正确连接。

    - 问题:使用过程中发热过多怎么办?
    - 解决方案:增加散热措施,如加装散热器或使用铜垫散热。

    总结和推荐


    综合评估
    B120/B - B160/B 在其应用领域中表现出色,具备优异的电气性能和可靠性,能够满足大部分逆变器和自由轮电路的需求。其绿色环保的设计理念也使其在市场上拥有较强的竞争力。
    推荐使用
    综上所述,我强烈推荐使用 B120/B - B160/B。这些器件不仅具备优良的电气性能,还符合环保标准,适合广泛的应用场合。

B120-13参数

参数
Ir - 反向电流 500μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
长*宽*高 4.6mm*2.92mm*2.1mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

B120-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

B120-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES B120-13 B120-13数据手册

B120-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
