DSS4160V-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 250mV@ 100mA,1A NPN 600mW 5V 100nA 80V 60V 1A SOT-563 贴片安装 1.6mm*1.2mm*600μm
供应商型号: 30C-DSS4160V-7 SOT563
供应商: 国内现货
标准整包数: 1

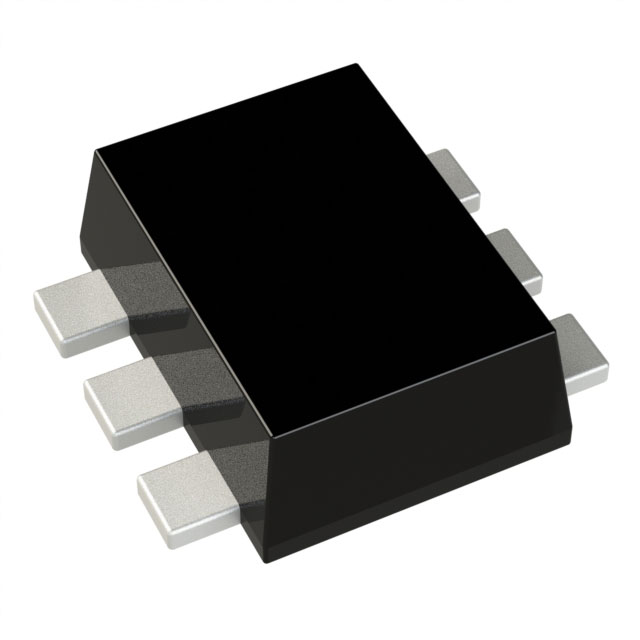

DIODES 三极管(BJT) DSS4160V-7

DSS4160V-7概述

    DSS4160V NPN表面贴装晶体管

    产品简介


    DSS4160V是低饱和电压NPN表面贴装晶体管,由Diodes Incorporated生产。该晶体管具有极低的集电极-发射极饱和电压(VCE(SAT)),适合用于自动化装配,且符合RoHS标准,是一款“绿色”设备。其互补型PNP晶体管为DSS5160V。

    技术参数


    以下是DSS4160V的主要技术规格:
    - 集电极-基极击穿电压:80V
    - 集电极-发射极击穿电压:60V
    - 发射极-基极击穿电压:5V
    - 持续集电极电流:1A
    - 峰值脉冲集电极电流:2A
    - 最大功率耗散(在25°C时):600mW
    - 热阻(结到环境):208°C/W
    - 工作温度范围:-55°C至+150°C

    产品特点和优势


    1. 互补型PNP晶体管:可与DSS5160V互补使用,提供完整的双极性晶体管解决方案。
    2. 超小型表面贴装封装:适合自动化生产和紧凑设计。
    3. 无铅/符合RoHS标准:符合环保要求,适用于高端电子产品。
    4. 绿色环保:Diodes Incorporated承诺所有产品均符合绿色政策。

    应用案例和使用建议


    DSS4160V适用于多种电路设计,包括但不限于:
    - 开关电源:由于其低饱和电压,可以提高开关效率。
    - 放大器:在模拟和数字信号处理中作为放大元件。
    使用建议:
    - 确保适当的散热措施,以避免热失控现象。
    - 在高频率应用中注意输出电容的影响,适当选择PCB布局。

    兼容性和支持


    - 封装类型:SOT-563,符合J-STD-020D标准。
    - 订购信息:详见第4页。

    常见问题与解决方案


    1. 问题:长时间运行后出现过热。
    解决方案:确保安装合适的散热片,并检查电路布局是否合理。

    2. 问题:集电极电流不稳定。
    解决方案:检查负载是否正常,并确认接线是否有松动。

    总结和推荐


    总体来看,DSS4160V是一款高性能、低成本的NPN表面贴装晶体管,适合于各种电子产品的设计中。它具备低饱和电压、小巧封装、绿色环保等特点,使其在市场上具有较强的竞争力。建议在需要高效能、紧凑设计及环保要求的应用中选用该产品。

DSS4160V-7参数

参数
晶体管类型 NPN
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 100mA,1A
集电极截止电流 100nA
配置 独立式
VEBO-最大发射极基极电压 5V
最大功率耗散 600mW
VCEO-集电极-发射极最大电压 60V
最大集电极发射极饱和电压 250mV@ 100mA,1A
VCBO-最大集电极基极电压 80V
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-563
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSS4160V-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DSS4160V-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DSS4160V-7 DSS4160V-7数据手册

DSS4160V-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6424
200+ ¥ 0.4147
1500+ ¥ 0.3608
3000+ ¥ 0.319
库存: 3953
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.64
