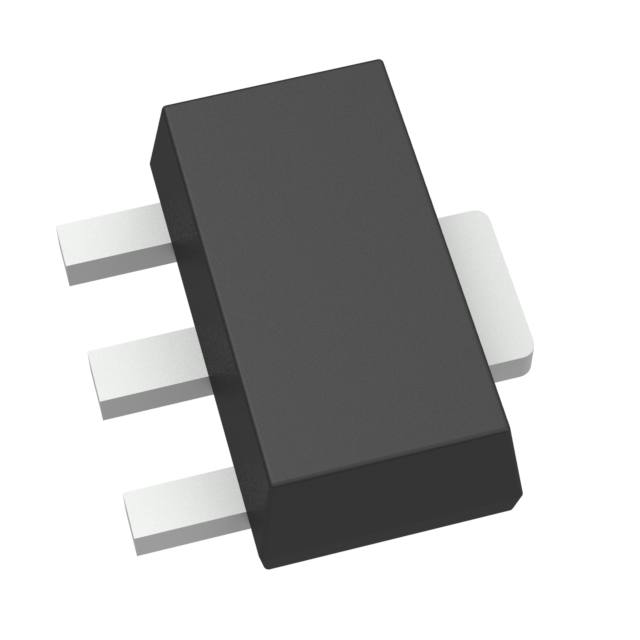

ZXTN19020DZQTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 200mV@ 375mA,7.5A NPN 100nA 20V 7.5A SOT-89 贴片安装
供应商型号: ZXTN19020DZQTA
供应商: 国内现货
标准整包数: 1000
DIODES 三极管(BJT) ZXTN19020DZQTA

ZXTN19020DZQTA概述

    ZXTN19020DZQ 20V NPN High Gain Transistor 技术手册解析

    1. 产品简介


    ZXTN19020DZQ 是一款由 Diodes Incorporated 设计生产的 20V NPN 高增益晶体管,采用 SOT89 封装形式。此款晶体管特别适用于汽车电子应用,因其具备高可靠性且完全符合环保标准(无铅、RoHS 合规等)。该产品具有多种电气特性和物理特性,能够满足广泛的应用需求。

    2. 技术参数


    - 电气特性
    - 集电极-基极击穿电压 (BVCBO): ≥ 70V
    - 集电极-发射极击穿电压 (BVCEX): ≥ 70V
    - 集电极-发射极击穿电压 (BVCEO): ≥ 20V
    - 发射极-集电极击穿电压 (BVECO): ≥ 4.5V
    - 集电极连续电流 (IC): 7.5A
    - 饱和压降 (VCE(SAT)): < 35mV (@ 1A)
    - 等效导通电阻 (RCE(sat)): 21mΩ
    - 机械特性
    - 封装:SOT89
    - 模塑材料:无卤素环保材料
    - 极限温度范围:-55°C 到 +150°C
    - 热阻:117°C/W (结到空气)


    3. 产品特点和优势


    ZXTN19020DZQ 拥有多项独特的功能和优势:
    - 高可靠性:已通过 AEC-Q101 标准认证,适用于汽车应用。
    - 环保:无铅、RoHS 合规,且不含卤素和锑。
    - 高性能:低饱和压降和高电流承载能力。
    - 宽工作温度范围:能够适应极端环境条件。

    4. 应用案例和使用建议


    ZXTN19020DZQ 可应用于多种场合,例如:
    - 应急照明电路:利用其高可靠性提供稳定电力供应。
    - 电机驱动:通过控制电流和电压实现高效驱动。
    - 闪光灯电路:快速开关速度和高增益特性使其适合用于相机闪光灯。
    使用建议:
    - 确保散热设计合理以避免过热。
    - 在使用前详细阅读技术手册以了解具体电气特性。
    - 考虑到环保要求,在选择封装和安装方式时应遵循无卤素标准。

    5. 兼容性和支持


    ZXTN19020DZQ 支持多种封装尺寸和安装方式,适用于各种电路板设计。厂商提供详尽的技术支持和 PPAP 能力,确保客户能够顺利集成该产品到其系统中。

    6. 常见问题与解决方案


    - 问题:如何保证长时间工作的稳定性?
    - 解决方案:在设计时注意热管理,选择合适的散热片并保持良好的通风。
    - 问题:怎样处理静电敏感性?
    - 解决方案:遵循 ESD 防护指南,使用适当的 ESD 防护装置和操作方法。

    7. 总结和推荐


    ZXTN19020DZQ 凭借其卓越的性能和高可靠性,成为汽车电子和其他工业应用的理想选择。尽管价格相对较高,但其出色的电气特性和环境友好型设计使其物超所值。对于需要高性能、高可靠性的电子设备制造商来说,推荐使用 ZXTN19020DZQ 来提升产品的整体质量和安全性。
    综上所述,ZXTN19020DZQ 是一款值得推荐的高性价比电子元件。

ZXTN19020DZQTA参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 200mV@ 375mA,7.5A
配置 -
最大集电极发射极饱和电压 -
VCBO-最大集电极基极电压 -
集电极截止电流 100nA
最大功率耗散 -
VCEO-集电极-发射极最大电压 20V
VEBO-最大发射极基极电压 -
集电极电流 7.5A
晶体管类型 NPN
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN19020DZQTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN19020DZQTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN19020DZQTA ZXTN19020DZQTA数据手册

ZXTN19020DZQTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.1159
5000+ ¥ 2.9371
8000+ ¥ 2.886
12000+ ¥ 2.8605
库存: 10000
起订量: 2500 增量: 1000
交货地:
最小起订量为:2500
合计: ¥ 7789.75
