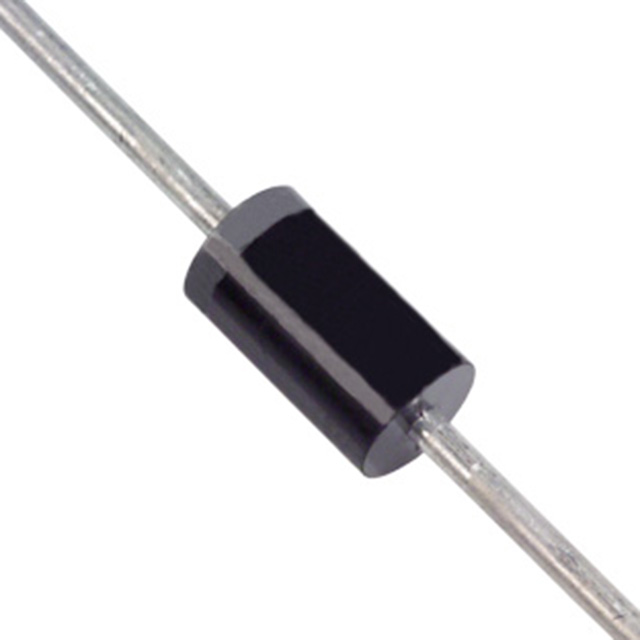

1N5406G-T

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 600V 125A 2μs 5μA 3A 独立式 DO-201AD 通孔安装 9.5mm*5.3mm*5.3mm
供应商型号: 30C-1N5406G-T DO-201AD
供应商: 国内现货
标准整包数: 1
DIODES 整流二极管/整流桥 1N5406G-T

1N5406G-T概述


    产品简介


    1N5400G - 1N5408G:3.0A玻璃封装整流二极管
    这些整流二极管属于1N系列,专门设计用于各种电力应用,如电源转换、逆变器和直流电机控制等。其核心特征包括高电流处理能力和低正向电压降,使其非常适合于大功率和高效率的场合。

    技术参数


    - 峰值重复反向电压 (VRRM): 50V至1000V
    - 均方根反向电压 (VR(RMS)): 35V至700V
    - 平均整流输出电流 (IO): 3.0A
    - 非重复性峰值正向浪涌电流 (IFSM): 125A(8.3ms单半正弦波)
    - 正向电压 (VFM): 1.1V(@ IF = 3.0A)
    - 反向电流 (IRM): 5.0 μA @ TA = 25°C
    - 典型反向恢复时间 (trr): 2.0 μs
    - 总电容 (CT): 40 pF
    - 热阻 (RθJA): 16 °C/W
    - 工作和存储温度范围 (TJ, TSTG): -65°C 至 +150°C

    产品特点和优势


    1. 玻璃封装结构:提供了卓越的机械强度和稳定性。
    2. 高电流能力:3.0A的额定电流使得它适合大功率应用。
    3. 低正向电压降:减少了功耗,提升了能效。
    4. 高耐浪涌能力:可达125A的峰值电流,适用于高压环境。
    5. 环保材料:无卤素,符合RoHS标准,更安全且易于回收。

    应用案例和使用建议


    - 电源供应系统:1N5400G至1N5408G可以在大功率电源系统中提供稳定的整流效果,特别是在需要大电流处理能力的应用中。
    - 逆变器:这些二极管也适用于逆变器系统,它们可以有效地将直流电转换为交流电,同时保持较低的能耗。
    - 直流电机控制:在控制直流电机时,这些二极管的低正向电压降可以提高系统的整体效率。
    使用建议:
    - 在选择具体型号时,应根据负载的类型和所需的电流进行匹配。
    - 确保安装过程中二极管不受到外部应力的影响,特别是连接点的机械应力。
    - 根据图1的“平均整流输出电流与环境温度关系曲线”来选择合适的散热措施。

    兼容性和支持


    - 包装选项:支持散装(Bulk)和带卷(Tape & Reel)两种包装方式,方便不同需求的应用场景。
    - 技术文档和支持:详细的技术手册及相关的支持资料可以在Diodes Incorporated的官方网站上找到,以便用户更好地了解产品细节和应用指南。
    - 客户支持:Diodes Incorporated提供专业的技术支持,帮助用户解决在产品应用中可能遇到的问题。

    常见问题与解决方案


    1. 问:产品能否承受极端温度?
    - 答:产品的工作温度范围为-65°C到+150°C,适应广泛的环境条件。

    2. 问:如何确定正确的二极管型号?
    - 答:通过参考产品的最大反向电压和额定电流参数,选择最适合当前应用需求的型号。

    3. 问:是否支持无铅焊接?
    - 答:是的,这些二极管采用无铅表面处理,符合RoHS标准,确保绿色生产。

    总结和推荐


    综合评估:
    - 优点:1N5400G至1N5408G系列的整流二极管在高电流、高温、抗浪涌等方面表现出色,特别适合在电力转换、电源供应等领域中使用。其坚固的玻璃封装和环保材料使其成为市场上非常具有竞争力的产品。

    推荐:
    - 我们强烈推荐这些二极管用于高可靠性要求和需要处理大量电流的应用中。无论是工业电源还是直流电机控制系统,1N5400G至1N5408G都能提供可靠和高效的性能。
    希望上述信息对您有所帮助。如果您有任何进一步的问题,欢迎随时联系我们。

1N5406G-T参数

参数
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 2μs
正向浪涌电流 125A
配置 独立式
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1N5406G-T厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

1N5406G-T数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES 1N5406G-T 1N5406G-T数据手册

1N5406G-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
