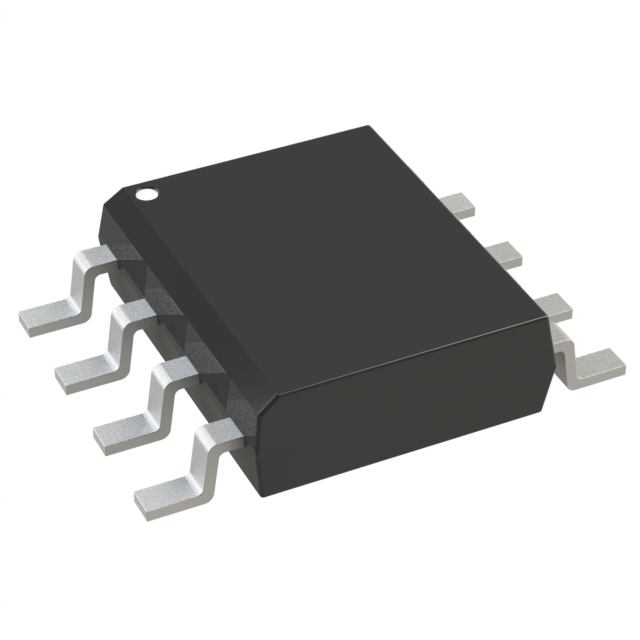

ZXMN3A04DN8TA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.15W 12V 1V@ 250µA (Min) 36.8nC@ 10V 2个N沟道 30V 20mΩ@ 12.6A,10V 6.5A 1.89nF@15V SOIC-8 贴片安装 5mm*4mm*1.5mm
供应商型号: 30C-ZXMN3A04DN8TA SO-8
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) ZXMN3A04DN8TA

ZXMN3A04DN8TA概述


    产品简介


    ZXMN3A04DN8是一款来自Zetex的新一代沟槽式金属氧化物半导体场效应晶体管(TRENCH MOSFET),专为高效率、低电压的电源管理应用设计。它结合了低导通电阻和快速开关速度的优势,使其成为在这些应用中理想的组件选择。

    技术参数


    - 漏源电压 (VDSS): 30V
    - 栅源电压 (VGS): ±20V
    - 连续漏极电流 (VGS=10V, TA=25°C): 8.5A
    - 脉冲漏极电流 (IDM): 39A
    - 连续源电流 (体二极管) (IS): 3.6A
    - 脉冲源电流 (体二极管) (ISM): 39A
    - 导通电阻 (RDS(on)): 0.02Ω (VGS=10V, ID=12.6A)
    - 零栅极电压漏极电流 (IDSS): 0.5μA (VDS=30V, VGS=0V)
    - 栅极-漏极电荷 (Qgd): 7.1nC
    - 工作温度范围 (Tj:Tstg): -55°C 至 +150°C

    产品特点和优势


    ZXMN3A04DN8具有以下显著特点和优势:
    - 低导通电阻:在VGS=10V时,导通电阻仅为0.02Ω,有助于减少功率损耗并提高能效。
    - 快速开关速度:适用于需要高速切换的应用,如DC-DC转换器和电机控制。
    - 低阈值电压:使得驱动更加容易,减少了功耗。
    - 低门极驱动需求:降低电路复杂度,简化设计。
    - 小尺寸封装:低轮廓SOIC封装,适用于空间受限的设计。

    应用案例和使用建议


    ZXMN3A04DN8广泛应用于各种电源管理和控制系统中,例如:
    - DC-DC转换器:适用于高效能、低电压系统。
    - 断开开关:可作为可靠的断开开关,确保电路的安全运行。
    - 电机控制:提供稳定的电源供应和高效的控制性能。
    使用建议:
    - 确保正确连接栅极和源极,避免高压损坏。
    - 在设计PCB时,注意热管理以保持良好的散热效果。
    - 根据具体应用调整驱动信号,以达到最佳性能。

    兼容性和支持


    - 兼容性:适用于标准SOIC封装,与其他电子设备高度兼容。
    - 支持和维护:Zetex公司提供详尽的技术文档和客户支持,确保用户能够获得必要的技术支持。

    常见问题与解决方案


    - 问题:如何避免过热?
    - 解决方案:确保良好的热管理系统,如适当的PCB布局和散热片。

    - 问题:如何优化开关速度?
    - 解决方案:适当增加驱动电压,减小栅极电容,可以有效提升开关速度。

    总结和推荐


    综上所述,ZXMN3A04DN8是一款高性能、高可靠性的电子元器件,尤其适合于需要低导通电阻和快速开关速度的应用场景。其卓越的特性、宽泛的工作温度范围和高度的兼容性使其在市场上具备较强的竞争力。对于需要高效、紧凑和可靠的电源管理系统的工程师来说,这款产品是一个非常值得推荐的选择。

ZXMN3A04DN8TA参数

参数
Id-连续漏极电流 6.5A
Vgs(th)-栅源极阈值电压 1V@ 250µA (Min)
栅极电荷 36.8nC@ 10V
Vgs-栅源极电压 12V
Vds-漏源极击穿电压 30V
FET类型 2个N沟道
最大功率耗散 2.15W
配置
Ciss-不同 Vds 时的输入最大电容 1.89nF@15V
Rds(On)-漏源导通电阻 20mΩ@ 12.6A,10V
通道数量 2
长*宽*高 5mm*4mm*1.5mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
