PD3Z284C11-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 100nA 11V 10Ω 500mW 独立式 贴片安装 1.9mm*1.25mm*650μm
供应商型号: AV-S-DIIPD3Z284C117
供应商: Avnet
标准整包数: 3000

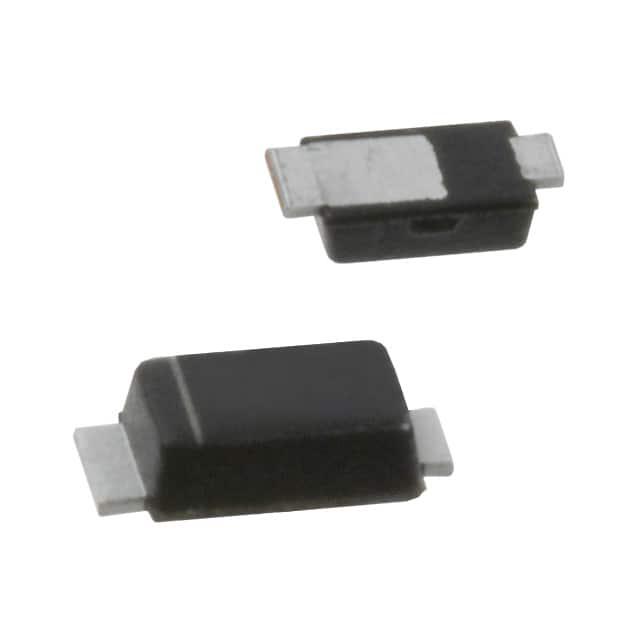

DIODES 齐纳(稳压)二极管 PD3Z284C11-7

PD3Z284C11-7概述


    产品简介


    PD3Z284C2V4 - PD3Z284C39 是一款0.5W表面贴装齐纳二极管,专为需要高可靠性和环保特性的各种应用设计。这些二极管采用了平面芯片构造技术,具有超小型表面贴装封装(PowerDI®),并符合RoHS和无卤标准,是一款绿色且无铅的产品。
    主要功能:
    - 具备计划式晶片构造
    - 环保且无卤素材料
    - 高可靠性(符合AEC-Q101标准)
    应用领域:
    - 消费电子设备
    - 工业自动化
    - 通信设备
    - 电源管理电路

    技术参数


    机械数据
    - 封装:PowerDI323 (Type B)
    - 塑料材料:模制塑料,“绿色”模制化合物
    - 阻燃等级:UL 94V-0
    - 潮湿敏感度:J-STD-020 一级
    - 引脚:表面镀层 - 铜上涂敷磨砂锡
    - 极性:阴极带
    - 标记信息:见标记信息部分
    - 订购信息:见订购信息部分
    - 重量:约0.005克
    最大额定值(@TA = +25°C)
    - 正向电压:@IF = 10mA时,0.9V;@IF = 100mA时,1.1V
    - 功耗:500mW
    - 热阻:RθJA = 250°C/W
    - 操作和存储温度范围:TJ, TSTG = -65至+150°C
    电气特性(@TA = +25°C)
    | 型号 | 标记代码 | 击穿电压范围(V) | 最大击穿阻抗(Ω) | 最大反向电流(μA) | 温度系数(mV/°C) |
    |
    | PD3Z284C2V4 | 06 | 2.4 | 2.20 - 2.60 | 5 | -3.5 |
    | PD3Z284C2V7 | 08 | 2.7 | 2.5 - 2.9 | 5 | -3.5 |
    | PD3Z284C3V0 | 0A | 3.0 | 2.8 - 3.2 | 5 | -3.5 |
    注释:
    1. 所有的铅都未特意添加。完全符合EU指令2002/95/EC (RoHS) 和 2011/65/EU (RoHS 2)。
    2. 更多关于Diodes Incorporated的卤素和锑自由、“绿色”和无铅定义,请参阅http://www.diodes.com/quality/leadfree.html。
    3. 卤素和锑自由的“绿色”产品定义为含溴<900 ppm,氯<900 ppm (<1500 ppm 总Br + Cl),锑化合物<1000 ppm 的产品。

    产品特点和优势


    独特功能:
    - 超小尺寸的PowerDI323 (Type B) 封装
    - 完全无铅和符合RoHS标准
    - 符合AEC-Q101标准,确保高可靠性
    - 绿色环保,无卤素和锑
    优势:
    - 高温稳定性,适用于广泛的温度范围
    - 低反向电流,提高系统稳定性
    - 快速响应时间,适合高频应用
    - 节能,符合现代环保要求

    应用案例和使用建议


    应用案例:
    - 开关电源:用于稳压和保护电路
    - 信号线路:作为防静电保护二极管
    - 消费电子产品:如手机、平板电脑中的稳压和保护电路
    使用建议:
    - 根据具体应用选择合适的击穿电压和电流规格
    - 注意散热设计,避免过热导致性能下降
    - 在实际安装时遵循推荐的焊盘布局以优化性能

    兼容性和支持


    - 兼容性:PD3Z284C2V4 - PD3Z284C39 可与多种电路板设计兼容,尤其适合使用PowerDI323 (Type B) 封装的设计。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    问题1:如何确定正确的型号?
    解决方案:根据所需的工作电压和电流选择对应的型号。
    问题2:如何保证长时间的稳定运行?
    解决方案:确保适当的散热设计,避免长期过载工作。
    问题3:产品出现异常发热现象怎么办?
    解决方案:检查安装环境和电路连接是否正常,如有必要,增加散热措施或减小负载。

    总结和推荐


    PD3Z284C2V4 - PD3Z284C39 作为一款高可靠性和环保的齐纳二极管,具有广泛的应用前景。它的小型化设计和高稳定性使其成为各种工业和消费电子产品的理想选择。鉴于其出色的特性,强烈推荐此款齐纳二极管用于需要高可靠性和低功耗的场合。

PD3Z284C11-7参数

参数
最大功率耗散 500mW
标称齐纳电压 11V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 10Ω
电压容差 ±5%
长*宽*高 1.9mm*1.25mm*650μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PD3Z284C11-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PD3Z284C11-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES PD3Z284C11-7 PD3Z284C11-7数据手册

PD3Z284C11-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.107 ¥ 0.9472
9000+ $ 0.1061 ¥ 0.939
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2841.6
