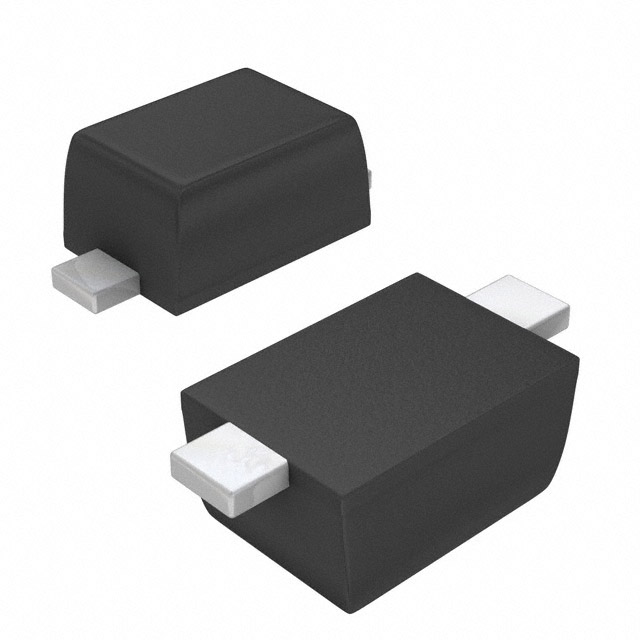

BZT52C2V0TQ-7-F

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±4.5% 150μA 2V 100Ω 300mW 独立式 SOD-523 贴片安装 1.65mm*850μm*650μm
供应商型号: 30C-BZT52C2V0TQ-7-F SOD523
供应商: 国内现货
标准整包数: 1
DIODES 齐纳(稳压)二极管 BZT52C2V0TQ-7-F

BZT52C2V0TQ-7-F概述

    BZT52C2V0T - BZT52C36T:表面贴装齐纳二极管

    产品简介


    BZT52C2V0T至BZT52C36T是一系列表面贴装的齐纳二极管,由Diodes Incorporated生产。这些齐纳二极管具有小体积、低轮廓的特点,特别适用于需要高效功率消耗和小型化设计的应用场合。其主要功能是提供电压稳定,广泛应用于各种电路设计中,如电源稳压、信号保护和电路调节等领域。

    技术参数


    这些齐纳二极管的关键技术规格如下:
    - 前向电压(@IF = 10mA):VF ≤ 0.9V
    - 最大功率耗散:PD ≤ 300mW
    - 热阻:
    - 结到环境空气的热阻(RθJA):≤ 417°C/W
    - 结到外壳的热阻(RθJC):≤ 160°C/W
    - 工作温度范围:TJ, TSTG = -65°C 至 +150°C
    - Zener电压范围(VZ):从2.0V到36.0V
    - 最大Zener阻抗(ZZT):从1Ω到100Ω不等,具体值根据不同的型号而变化
    - 最大反向电流(IR):从0.1µA到25.2µA不等,具体值根据不同的型号而变化
    - 温度系数(@IZT):-3.5至+3.5 mV/°C

    产品特点和优势


    1. 小巧低轮廓设计:采用扁平引脚设计,适合空间受限的设计。
    2. 环保材料:不含铅、卤素和锑,完全符合RoHS标准,是绿色环保产品。
    3. 高可靠性:符合AEC-Q101标准,适用于汽车应用。
    4. 耐久性:湿气敏感度等级为1级,可承受标准焊接过程。
    5. 易于安装:采用SOD523封装,安装简便,适用于自动化生产线。

    应用案例和使用建议


    这些齐纳二极管适用于多种电路设计,特别是需要电压稳定的应用场合。例如,在开关电源中作为输出电压稳定器,在电信系统中用于过电压保护,以及在传感器电路中用于信号调节。
    使用建议:
    - 确保所选型号的Zener电压与应用需求匹配。
    - 在选择齐纳二极管时,注意其最大反向电流和Zener阻抗,以确保可靠运行。
    - 注意散热问题,尤其是在高功率应用中。

    兼容性和支持


    这些齐纳二极管与多种表面贴装技术兼容,适用于自动装配线。Diodes Incorporated提供了详细的技术文档和支持,包括包装和封装细节,方便用户进行选型和应用设计。

    常见问题与解决方案


    1. 问题:功率耗散超过规定值。
    - 解决办法:降低负载电流,或者在PCB上添加散热片来提高散热效率。
    2. 问题:反向电流过高。
    - 解决办法:检查应用环境,确保没有过高的温度影响齐纳二极管的工作。
    3. 问题:稳定性不佳。
    - 解决办法:检查应用电路中的其他组件是否对齐纳二极管造成干扰,调整电路设计。

    总结和推荐


    BZT52C2V0T至BZT52C36T系列齐纳二极管具备出色的性能、紧凑的设计和环保特性,非常适合在各种电路设计中使用。其高可靠性、广泛的温度适应能力和优良的热管理能力使其成为电子工程师的理想选择。强烈推荐使用这一系列产品,特别是在需要高性能、低成本和环保特性的应用场合。

BZT52C2V0TQ-7-F参数

参数
Ir - 反向电流 150μA
最大齐纳阻抗 100Ω
电压容差 ±4.5%
最大功率耗散 300mW
标称齐纳电压 2V
配置 独立式
最大功率 300mW
长*宽*高 1.65mm*850μm*650μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZT52C2V0TQ-7-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BZT52C2V0TQ-7-F数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES BZT52C2V0TQ-7-F BZT52C2V0TQ-7-F数据手册

BZT52C2V0TQ-7-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.341
200+ ¥ 0.22
1500+ ¥ 0.1914
3000+ ¥ 0.1694
45000+ ¥ 0.1683
60000+ ¥ 0.165
库存: 2214
起订量: 1 增量: 3000
