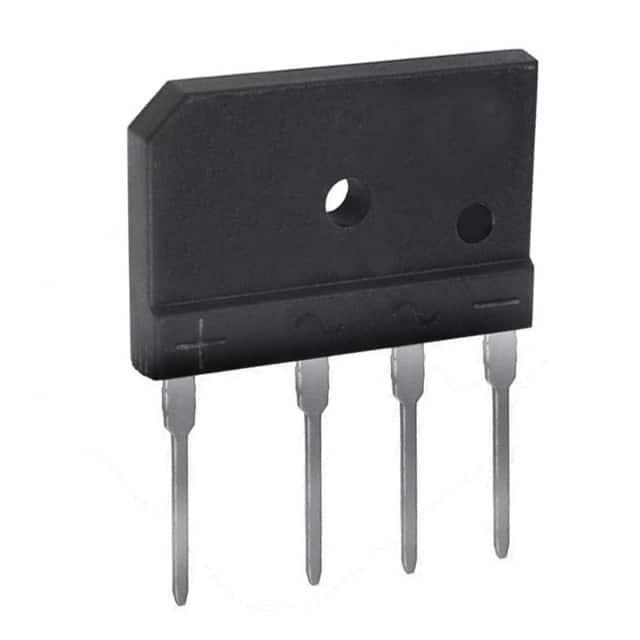

GBJ2002-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 240A 10μA 20A GBJ 通孔安装 30.3mm*4.8mm*24.5mm
供应商型号: 3944418
供应商: 海外现货
标准整包数: 1
DIODES 整流二极管/整流桥 GBJ2002-F

GBJ2002-F概述

    GBJ20005 - GBJ2010玻璃封装桥式整流器技术手册

    1. 产品简介


    GBJ20005 - GBJ2010是一款适用于印刷电路板应用的玻璃封装桥式整流器,具有卓越的性能和可靠性。本产品主要用于单相交流电整流,广泛应用于家庭电器、工业控制设备、电源供应器等领域。

    2. 技术参数


    以下是GBJ20005 - GBJ2010的主要技术参数:
    | 特征 | 符号 | GBJ20005 | GBJ2001 | GBJ2002 | GBJ2004 | GBJ2006 | GBJ2008 | GBJ2010 |
    |
    | 峰值重复反向电压 | VRRM | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 工作峰值反向电压 | VRWM | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 直流阻断电压 | VR | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | RMS反向电压 | VR(RMS) | 35V | 70V | 140V | 280V | 420V | 560V | 700V |
    | 平均正向整流输出电流 | IF(AV) | 20A |
    | 非重复峰值正向浪涌电流 | IFSM | 240A |
    | 每个元件的正向电压 | VFM | 1.05V |
    | 峰值反向电流(TA=25°C) | IR | 10µA |
    | I²t熔断等级(t<8.3ms) | I²t | 240A²s |
    | 每个元件的典型总电容 | CT | 60pF |
    | 结到外壳的热阻 | RθJC | 0.8°C/W |
    | 操作及储存温度范围 | Tj, TSTG | -55°C 至 +150°C |

    3. 产品特点和优势


    GBJ20005 - GBJ2010具有以下显著特点和优势:
    - 玻璃封装设计提高了耐温性和可靠性。
    - 高压击穿强度达1500VRMS,确保在高压环境下稳定运行。
    - 低反向泄漏电流,确保长期稳定工作。
    - 浪涌过载额定值高达240A,适应各种极端条件下的应用需求。
    - 铅免费镀层,符合RoHS标准,环保友好。
    - 简化的安装和焊接过程,适合批量生产和自动化装配。

    4. 应用案例和使用建议


    - 应用场景:该产品广泛应用于家庭电器、工业控制设备、电源供应器等领域。
    - 使用建议:
    - 对于电容性负载,建议降额20%以避免过载。
    - 在高温环境中使用时,建议增加散热片以提高散热效果。
    - 确保正确安装方向,避免因极性错误导致的损坏。

    5. 兼容性和支持


    - 兼容性:GBJ20005 - GBJ2010与多种电子元件和设备兼容,适用于标准印刷电路板应用。
    - 支持:Diodes Incorporated提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1:正向电流下降幅度大。
    - 解决方案:检查负载是否正常,确认连接方式是否正确,必要时添加散热片。

    - 问题2:反向漏电流过大。
    - 解决方案:检查工作环境是否超出了温度范围,必要时更换符合要求的产品。

    7. 总结和推荐


    综上所述,GBJ20005 - GBJ2010凭借其优越的性能、可靠的设计和广泛的适用性,在众多同类产品中脱颖而出。建议在需要高可靠性、强抗干扰能力的应用场合使用该产品。

GBJ2002-F参数

参数
配置 -
If - 正向电流 20A
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 240A
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBJ2002-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBJ2002-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBJ2002-F GBJ2002-F数据手册

GBJ2002-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
