PD3S230L-7

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 2A, 30V, 表面贴装, PowerDI 323封装, 2针
供应商型号: 14M-PD3S230L-7
供应商: 云汉优选
标准整包数: 1

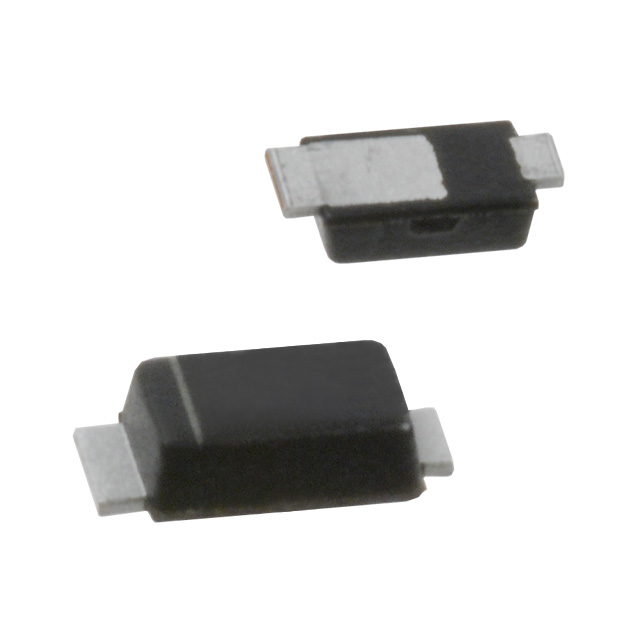

DIODES 整流二极管/整流桥 PD3S230L-7

PD3S230L-7概述

    PD3S230L 2.0A Surface Mount Schottky Barrier Rectifier

    1. 产品简介


    PD3S230L 是一款由 Diodes Incorporated 生产的2.0A表面贴装肖特基势垒整流器。这款器件采用POWERDI323封装,具备体积小巧、高可靠性、低功耗等特性。该产品广泛应用于消费电子、工业控制、通讯设备等领域,是现代电路设计中的理想选择。

    2. 技术参数


    - 型号:PD3S230L
    - 最大峰值重复反向电压(VRRM):30V
    - 平均正向电流(IF(AV)):2.0A
    - 非重复性峰值正向浪涌电流(IFSM):30A(8.3ms单半正弦波)
    - 正向电压(VF):
    - @TA = +25°C, IF = 2.0A:0.36V
    - @TA = +125°C, IF = 2.0A:0.37V
    - 反向泄漏电流(IR):
    - @TA = +25°C, VR = 5V:0.37μA
    - @TA = +25°C, VR = 30V:1.5mA
    - 总电容(CT):40pF (@VR = 10V, f = 1.0MHz)
    - 热阻(RθJS):6.0°C/W
    - 热阻(RθJA):177°C/W
    - 工作温度范围(TJ):-65°C至+125°C
    - 存储温度范围(TSTG):-65°C至+150°C

    3. 产品特点和优势


    PD3S230L 具备以下显著优势:
    - 超小表面贴装封装:适合紧凑空间设计。
    - 保护环晶片结构:可承受瞬态保护。
    - 高浪涌能力:适合高电流应用。
    - 无铅终饰,符合RoHS标准:环保且可靠。
    - 不含卤素和锑,绿色装置:满足环保要求。
    - 通过AEC-Q101标准认证:确保高可靠性。

    4. 应用案例和使用建议


    - 应用场景:PD3S230L 广泛用于消费电子产品、工业控制系统及通信设备中的整流电路。尤其适用于需要小尺寸、高效率的应用。
    - 使用建议:
    - 热管理:由于热阻较高(RθJA=177°C/W),在实际应用中需注意良好的散热措施。
    - PCB布局:参考AP02001文档中的推荐PCB布局,以提高热管理效果。


    5. 兼容性和支持


    - 兼容性:与多数主流电路板设计兼容,可通过官网获取最新版封装图纸和PCB布局指南。
    - 厂商支持:Diodes Incorporated 提供全面的技术支持和产品文档,可通过官网获取更多信息。

    6. 常见问题与解决方案


    - 问题:如何正确安装PD3S230L?
    - 解决方案:请严格按照官网提供的PCB布局图进行安装,确保焊接点正确。
    - 问题:出现异常发热现象怎么办?
    - 解决方案:检查电路板散热设计是否合理,必要时增加散热片或散热器。

    7. 总结和推荐


    综上所述,PD3S230L是一款性能优异、应用广泛的2.0A肖特基势垒整流器。它具有体积小、性能稳定、环境友好等优势,在许多现代电子设备中发挥着重要作用。因此,我强烈推荐将其作为高性能整流器的选择。

PD3S230L-7参数

参数
If - 正向电流 2A
Ir - 反向电流 1.5mA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
长*宽*高 1.9mm*1.25mm*650μm
通用封装 PDI-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PD3S230L-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PD3S230L-7数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES PD3S230L-7 PD3S230L-7数据手册

PD3S230L-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8564
10+ ¥ 0.8422
30+ ¥ 0.6661
100+ ¥ 0.5614
300+ ¥ 0.5138
3000+ ¥ 0.4758
库存: 14867
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.85
直接购买
加入购物车
