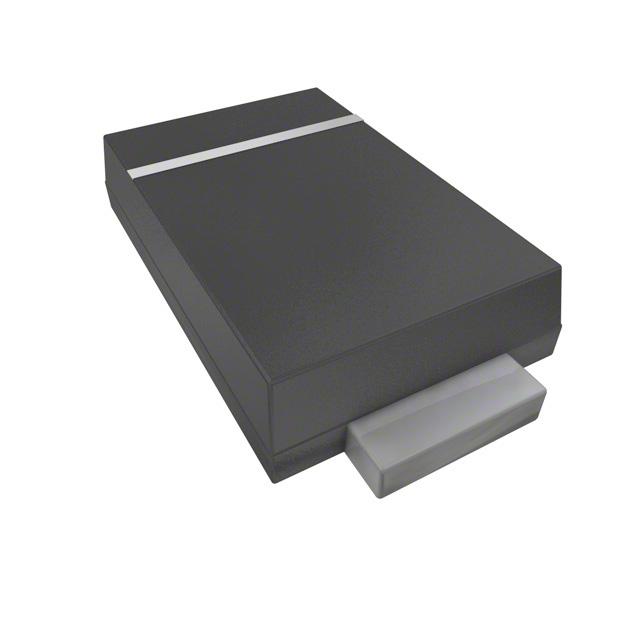

B140AF-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 1A, 40V, 表面贴装, SMAF封装, 2针
供应商型号: 30C-B140AF-13 SMAF
供应商: 云汉优选
标准整包数: 1
DIODES 整流二极管/整流桥 B140AF-13

B140AF-13概述


    产品简介


    B120AF-B140AF 1.0A肖特基势垒整流器
    B120AF/B130AF/B140AF 是一款1安培肖特基势垒整流器,主要用于通用整流应用,例如升压二极管、阻塞二极管和循环二极管。该产品采用SMAF封装,具有低正向电压降(VF)和高温度下的优异反向泄漏稳定性,使其在高可靠性应用中表现出色。

    技术参数


    | 参数 | B120AF | B130AF | B140AF |
    ||
    | 峰值重复反向电压 (VRRM) | 20V | 30V | 40V |
    | 正向平均输出电流 (IO) | 1A | 1A | 1A |
    | 非重复峰值正向浪涌电流 (IFSM) | 30A | 30A | 30A |
    | 典型热阻 (RθJA) | 95°C/W | 95°C/W | 95°C/W |
    | 工作温度范围 (TJ, TSTG) | -55°C 至 +150°C | -55°C 至 +150°C | -55°C 至 +150°C |

    产品特点和优势


    - 低正向电压降:有助于提高效率并降低操作温度。
    - 高温下低反向泄漏:提高在高温环境下工作的可靠性。
    - 无铅且符合RoHS标准:绿色环保,满足环保要求。
    - 无卤素和锑:符合绿色生产标准。

    应用案例和使用建议


    应用案例
    这些二极管非常适合用于:
    - 升压二极管
    - 阻塞二极管
    - 循环二极管
    使用建议
    在设计电路时,需要确保负载类型匹配。对于电容性负载,需将电流降额20%。此外,建议在高可靠性应用中使用以确保长期稳定运行。

    兼容性和支持


    该产品与标准SMAF封装兼容,广泛应用于各类电路设计中。制造商提供了详细的包装信息和技术支持,用户可以访问官网了解更多详情。

    常见问题与解决方案


    1. 问:在高温下,产品的可靠性如何?
    答:由于采用了高温稳定设计,B120AF-B140AF可以在-55°C至+150°C的范围内可靠工作。

    2. 问:如何避免在电路中出现过热问题?
    答:通过正确选择散热器或改善散热方式,可以有效避免过热问题。请参考相关技术文档进行设计。

    总结和推荐


    B120AF-B140AF肖特基势垒整流器凭借其出色的性能和稳定性,适用于多种应用场合。其绿色环保的设计符合现代电子产品的严格要求。总体来说,我们非常推荐这款产品给需要高可靠性的电路设计者。

B140AF-13参数

参数
If - 正向电流 1A
Ir - 反向电流 200μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
通用封装 SMAF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B140AF-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

B140AF-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES B140AF-13 B140AF-13数据手册

B140AF-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4466
500+ ¥ 0.297
5000+ ¥ 0.2585
10000+ ¥ 0.231
库存: 8285
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.44
