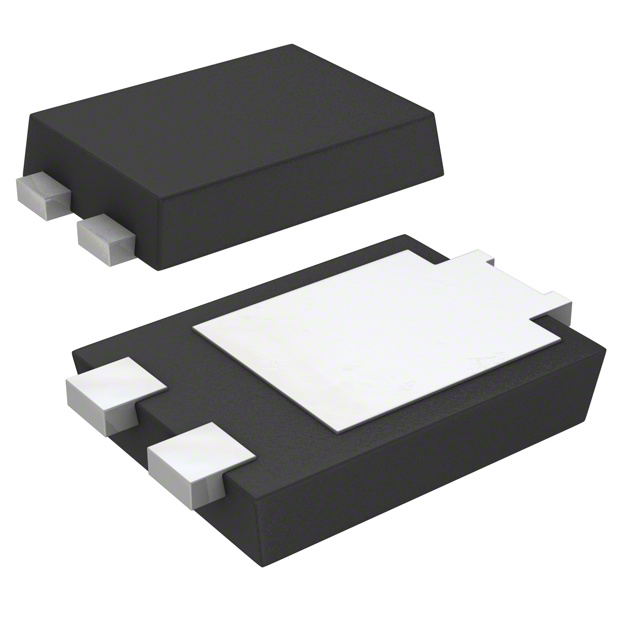

PDS4200HQ-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 100A 25ns 1μA 4A PDI-5 贴片安装
供应商型号: 30C-PDS4200HQ-13 PDI5
供应商: 云汉优选
标准整包数: 1
DIODES 整流二极管/整流桥 PDS4200HQ-13

PDS4200HQ-13概述

    PDS4200HQ 高压肖特基势垒整流器

    产品简介


    PDS4200HQ 是由 Diodes Incorporated 生产的一款高压肖特基势垒整流器。该产品专为需要高效率和高性能的应用而设计。它主要适用于开关电源(SMPS)、直流-直流转换器、自由轮二极管以及交流-直流转换器等领域。

    技术参数


    PDS4200HQ 的技术参数如下:
    - 额定峰值重复反向电压 (VRRM):200V
    - 最大正向电流 (IO):4A
    - 最大正向电压降 (VF(MAX)): 0.84V
    - 最大反向泄漏电流 (IR(MAX)): 1µA
    - 工作温度范围: -65°C 至 +175°C
    - 结至空气的热阻抗 (RθJA):80°C/W(FR-4 PCB,2oz铜);65°C/W(聚酰亚胺PCB,2oz铜);45°C/W(聚酰亚胺PCB,2oz铜,孔径为 9.4mm x 7.2mm)
    - 软恢复特性: 软度因子 (tB/tA) ≥ 1

    产品特点和优势


    PDS4200HQ 具有多项独特的优势,包括:
    - 低正向电压降:相比超快速整流器,正向电压降更低。
    - 极低漏电电流:在典型条件下,漏电电流仅几微安。
    - 软恢复特性:具有高软度因子,有助于减少反向恢复期间的能量损失。
    - 高度稳定的氧化物钝化结:提高了可靠性。
    - 符合RoHS标准和无卤素要求:适合环保应用。
    - 符合AEC-Q101标准:适用于高可靠性的汽车应用。
    - 引线框架表面处理:采用镀锡工艺,耐焊接。

    应用案例和使用建议


    PDS4200HQ 通常用于以下应用:
    - 开关电源 (SMPS):PDS4200HQ 的高效率和低损耗使其非常适合在 SMPS 中使用。
    - 直流-直流转换器:在高功率应用中,该器件能提供可靠的电力转换。
    - 自由轮二极管:用于保护电路免受逆电动势的影响。
    - 交流-直流转换器:PDS4200HQ 可以承受高电压,适合作为整流元件。
    建议在使用时:
    - 确保散热良好,特别是在高电流和高温度环境下。
    - 使用符合建议的 PCB 布局和材料,以确保最佳性能。
    - 在选择PCB材料时,根据具体应用选择适当的热阻值。

    兼容性和支持


    PDS4200HQ 与其他电子元器件具有良好的兼容性。厂商提供了丰富的技术支持文档,可以在官网下载相关的封装信息和建议的PCB布局。

    常见问题与解决方案


    常见问题及其解决方案:
    - Q: 如何防止漏电?
    - A: 确保正确安装并遵循建议的PCB布局和材料。使用合适的防潮措施,如将PCB置于干燥环境中存放。
    - Q: 如何优化散热?
    - A: 选择合适的PCB材料,增大铜层厚度,并确保散热孔径足够大,以便热能有效散出。

    总结和推荐


    PDS4200HQ 是一款性能优异的高压肖特基势垒整流器,适用于多种高要求应用。其低正向电压降、极低漏电电流和软恢复特性使其在市场上具备强大的竞争力。强烈推荐给需要高效、可靠整流解决方案的工程师和设计师。

PDS4200HQ-13参数

参数
正向浪涌电流 100A
配置 -
If - 正向电流 4A
Ir - 反向电流 1μA
Vr-反向电压 200V
反向恢复时间 25ns
通用封装 PDI-5
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PDS4200HQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PDS4200HQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES PDS4200HQ-13 PDS4200HQ-13数据手册

PDS4200HQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.992
100+ ¥ 2.398
1250+ ¥ 2.134
2500+ ¥ 2.024
5000+ ¥ 1.925
库存: 4707
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 2.99
直接购买
加入购物车
