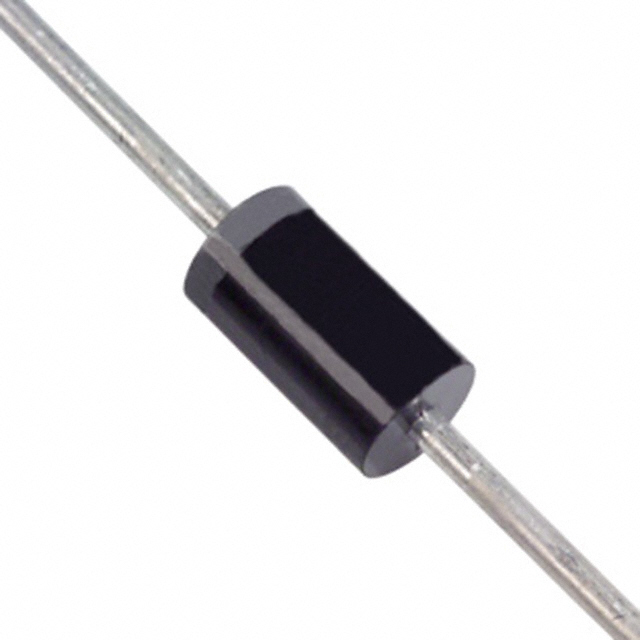

1N4003

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 30A 5μA 1A DO-204-AL 5.21mm(宽度)*864μm(高度)
供应商型号: 1N4003
供应商: 国内现货
标准整包数: 0
DIODES 整流二极管/整流桥 1N4003

1N4003概述

    1N4001-1N4007 系列整流二极管产品手册

    产品简介


    1N4001 至 1N4007 是由 Diodes Incorporated 生产的一系列硅整流二极管,主要应用于单相全波或半波整流电路中。这类二极管具有高电流承载能力和低正向电压降的特点,能够有效地将交流电转换为直流电。它们广泛应用于电源适配器、家用电器、工业控制设备以及其他需要整流的应用场景。

    技术参数


    以下是这些二极管的主要技术规格:
    - 峰值重复反向电压(VRRM):50V(1N4001),100V(1N4002),200V(1N4003),400V(1N4004),600V(1N4005),800V(1N4006),1000V(1N4007)
    - 平均整流输出电流(IO):1.0A(@TA=+75°C)
    - 非重复性峰值正向浪涌电流(IFSM):30A
    - 正向电压(VFM):1.0V(@IF=1.0A)
    - 典型结电容(Cj15):8pF(@1.0MHz)
    - 最大额定温度:TA +150°C
    - 工作和存储温度范围:TJ, TSTG -65°C 到 +150°C

    产品特点和优势


    - 扩散结:采用扩散工艺制造,确保长期稳定性和可靠性。
    - 高电流能力:能够承受高达 30A 的峰值浪涌电流。
    - 低正向电压降:减少功率损耗,提高效率。
    - 低反向漏电流:有助于减少能量损失。
    - 无铅且符合 RoHS 标准:环保,适合现代电子产品生产需求。

    应用案例和使用建议


    这些二极管广泛用于多种应用场合,例如电源适配器、小型电机控制、家用电器以及工业自动化设备中的整流电路。对于高温环境下工作的应用,需要注意降低工作电流以避免过热问题。此外,在进行焊接操作时,确保焊接温度不超过规定的上限,以免损坏二极管。

    兼容性和支持


    这些二极管采用 DO-41 封装,这种封装标准而通用,容易与其他常见的电子元器件兼容。Diodes Incorporated 提供详尽的技术文档和支持服务,包括应用指南和故障排除技巧。如果需要进一步的支持或技术咨询,可以通过官方网站上的联系方式获取帮助。

    常见问题与解决方案


    - 问题:如何确认这些二极管的封装是否适合我的设计?
    - 解答:确认所选二极管的封装型号(如 DO-41)是否与你的 PCB 设计相匹配,参考相关尺寸参数表,确保安装空间充足。

    - 问题:这些二极管的反向漏电流是否会随时间增加?
    - 解答:反向漏电流会随着使用时间和环境变化而略有增加,但一般不会显著影响整体性能。若发现异常增大,检查是否受潮或散热不良等问题。

    总结和推荐


    总体而言,1N4001-1N4007 系列整流二极管凭借其高可靠性和优良的电气特性,在多种应用中表现出色。特别是其低正向电压降和高浪涌电流承受能力,使其非常适合用于需要高效整流的应用场景。虽然它已经不是新设计的理想选择,但对于许多现有系统来说,依然是一种经济有效的解决方案。强烈推荐在电源管理、工业控制和其他需要高效率整流的领域使用这些二极管。

1N4003参数

参数
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
长*宽*高 5.21mm(宽度)*864μm(高度)
通用封装 DO-204-AL
应用等级 工业级
包装方式 散装
