DMP2067LVT-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex P沟道增强型MOS管 DMP2067系列, Vds=20 V, 4.2 A, TSOT-26封装, 表面贴装, 6引脚
供应商型号: DMP2067LVT-7
供应商: 国内现货
标准整包数: 3000

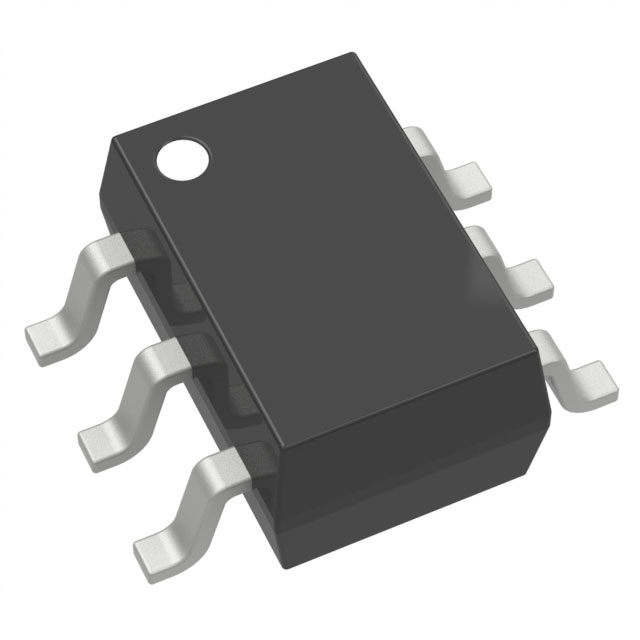

DIODES 场效应管(MOSFET) DMP2067LVT-7

DMP2067LVT-7概述

    # DMP2067LVT P-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    DMP2067LVT 是一款先进的 P 沟道增强型 MOSFET(金属氧化物半导体场效应晶体管),主要用于高效率电源管理应用。它的设计旨在最小化导通电阻(RDS(ON)),同时保持卓越的开关性能。此产品具有广泛的应用领域,适用于通用接口开关及电源管理功能。

    技术参数


    | 特性 | 符号 | 值 | 单位 |
    ||
    | 漏源电压 | VDSS | -20 | V |
    | 栅源电压 | VGSS | ±8 | V |
    | 持续漏极电流 | ID | -4.2 | A |
    | 脉冲漏极电流(10μs脉冲) | IDM | -30 | A |
    | 体二极管连续电流 | IS | -1.4 | A |
    | 总功率耗散(注5) | PD | 1.2 | W |
    | 热阻,结到环境(注5) | RθJA | 105 | °C/W |
    | 操作和存储温度范围 | TJ, TSTG | -55到+150| °C |
    | 静态参数(注7) |
    | 漏源击穿电压 | BVDSS | -20 | V |
    | 栅阈电压 | VGS(TH) | -0.4到-1.5| V |
    | 导通电阻 | RDS(ON) | 22到65 | mΩ |
    | 动态参数(注8) |
    | 输入电容 | Ciss | 1575 | pF |

    产品特点和优势


    - 低导通电阻:RDS(ON)最低可达22mΩ,显著降低了功耗,特别适合高效率应用。
    - 低栅阈电压:可实现快速开关,减少能量损耗。
    - 低输入电容:有利于提高电路的工作频率。
    - 无铅、完全符合RoHS标准:环保,适用于多种监管要求严格的市场。
    - 无卤素和锑元素:绿色环保,降低对环境的影响。

    应用案例和使用建议


    应用案例
    DMP2067LVT 主要用于需要高效率电源管理的应用,例如:
    - 通用接口开关:可用于需要高开关频率的场合。
    - 电源管理:适合作为电池充电器或直流转换器中的开关元件。
    使用建议
    为了充分利用其优势,在设计电路时应考虑以下几点:
    - 在高频应用中,选择合适的封装以减小寄生电感。
    - 尽量减少PCB布局中的走线长度,减少杂散电感。
    - 合理布置散热片,以保证良好的热性能。

    兼容性和支持


    DMP2067LVT 封装形式为TSOT26,可选包装为每卷3,000个或10,000个。支持其他厂商的同类产品兼容性良好,建议在实际应用前进行充分测试。Diodes Incorporated 提供全面的技术支持和维护服务,包括产品资料、技术文档和故障排除指南。

    常见问题与解决方案


    问题1:如何确定最佳的RDS(ON)值?
    解决方案:
    根据实际应用中的工作电流选择合适的VGS。通常在VGS = -4.5V时,RDS(ON)为45mΩ;而在VGS = -2.5V时,RDS(ON)为65mΩ。
    问题2:如何处理过高的热阻?
    解决方案:
    确保使用足够大的散热片,并且在设计时考虑到足够的气流。如果需要进一步降低热阻,可以考虑采用更大的PCB板面积或外部冷却装置。

    总结和推荐


    综合评估
    DMP2067LVT是一款出色的P沟道MOSFET,具有低导通电阻和低栅阈电压等特点。它适用于各种高效率电源管理和通用接口开关应用。其绿色环保的特点使其在许多严格监管的市场上广受欢迎。
    推荐意见
    鉴于其出色的性能和广泛的适用范围,强烈推荐DMP2067LVT用于需要高效率和可靠性的电源管理电路。

DMP2067LVT-7参数

参数
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
通道数量 -
Vgs-栅源极电压 8V
配置 -
Rds(On)-漏源导通电阻 45mΩ@ 4.5A,4.5V
Ciss-不同 Vds 时的输入最大电容 1.575nF@10V
最大功率耗散 1.2W(Ta)
FET类型 1个P沟道
Id-连续漏极电流 4.2A
Vds-漏源极击穿电压 20V
栅极电荷 28nC@ 8 V
通用封装 TSOT-26
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DMP2067LVT-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMP2067LVT-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMP2067LVT-7 DMP2067LVT-7数据手册

DMP2067LVT-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.7758
5000+ ¥ 0.7313
8000+ ¥ 0.7186
12000+ ¥ 0.7122
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 1939.5
