DDTA144ELP-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 800mV@ 1mA,40mA PNP - 预偏压 250mW 100nA 50V 200mA DFN 贴片安装 1mm*600μm*470μm
供应商型号: 30C-DDTA144ELP-7 X1-DFN1006-3
供应商: 国内现货
标准整包数: 1

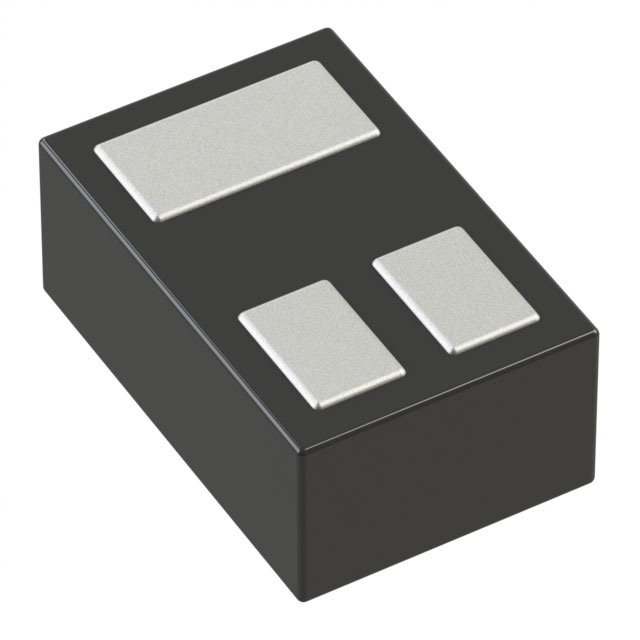

DIODES 三极管(BJT) DDTA144ELP-7

DDTA144ELP-7概述

    DDTA144ELP PNP Pre-Biased Small Signal Transistor Technical Overview

    1. 产品简介


    DDTA144ELP是一款专为小型信号放大设计的PNP预偏置晶体管,采用DFN1006封装。它特别适用于自动化装配工艺,并且完全符合RoHS标准,不含铅、卤素和锑。该产品由外延平面芯片构造而成,提供卓越的可靠性和热稳定性,适用于广泛的电子设备和系统中。

    2. 技术参数


    - 供电电压(VCC):-50V
    - 输入电压(VIN):+10V至-40V
    - 最大输出电流(IC(MAX)):-200mA
    - 功率耗散(PD):250mW
    - 结温范围(TJ, TSTG):-55°C至+150°C
    - 热阻(RθJA):500°C/W
    - 截止电流:
    - ICEX:-100nA
    - IBL:-60μA
    - ICBO:-100nA
    - ICES:-100nA
    - IEBO:-100μA
    - DC电流增益(hFE):
    - 最小值:90
    - 最大值:250
    - 输入阻抗(R1):33kΩ至61kΩ
    - 频率响应:
    - 电流增益带宽积(fT):250MHz

    3. 产品特点和优势


    - 外延平面芯片构造:保证了出色的电气性能和长期可靠性。
    - 超小型无引脚表面贴装封装:非常适合自动装配过程。
    - 环保材料:完全符合RoHS和无卤素要求。
    - 高可靠性:通过AEC-Q101认证,适合汽车和其他严苛应用。
    - 热管理:低热阻设计,能够有效散热。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于汽车电子、工业控制、通信设备等领域,特别是在需要高度集成化和高可靠性的场合。
    - 使用建议:为了确保最佳性能,建议在应用时使用Diodes Incorporated推荐的散热片和布局设计。同时,应避免超过绝对最大额定值,以防止损坏。

    5. 兼容性和支持


    - 兼容性:该产品与大多数标准PCB设计兼容,能够轻松集成到现有的设计中。
    - 支持和服务:Diodes Incorporated提供了详尽的技术文档和支持服务,包括在线资源和专业的技术支持团队,帮助客户解决各种应用问题。

    6. 常见问题与解决方案


    - 问题1:产品出现过热现象。
    - 解决方案:检查是否超过了最大功耗限制,确保使用适当的散热措施。
    - 问题2:输出电流不稳定。
    - 解决方案:确认输入电压和电流的稳定性,确保连接稳固,避免松动。
    - 问题3:安装过程中出现错误。
    - 解决方案:参考Diodes Incorporated提供的安装指南,确保按照正确步骤操作。

    7. 总结和推荐


    总结:DDTA144ELP凭借其卓越的性能、高度的可靠性和环保特性,在多种应用中表现出色。特别是对于那些对小型信号处理和自动化装配有较高需求的应用场景,该产品无疑是理想选择。
    推荐:强烈推荐在需要高可靠性、高效能的小型信号放大电路中使用DDTA144ELP。无论是汽车电子、工业控制还是通信设备,这款产品都能够提供优异的表现和长久的使用寿命。

DDTA144ELP-7参数

参数
集电极截止电流 100nA
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 800mV@ 1mA,40mA
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 0.15@ 1mA @ 10mA,0.85@ 5mA @ 50mA
配置 独立式
晶体管类型 PNP - 预偏压
集电极电流 200mA
最大功率耗散 250mW
长*宽*高 1mm*600μm*470μm
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DDTA144ELP-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DDTA144ELP-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DDTA144ELP-7 DDTA144ELP-7数据手册

DDTA144ELP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
