BZT52C10LP-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±6% 200nA 10V 20Ω 250mW 独立式 DFN-1006-2,SOT-323-3 贴片安装 1mm*600μm*500μm
供应商型号: BZT52C10LP-7
供应商: 国内现货
标准整包数: 1

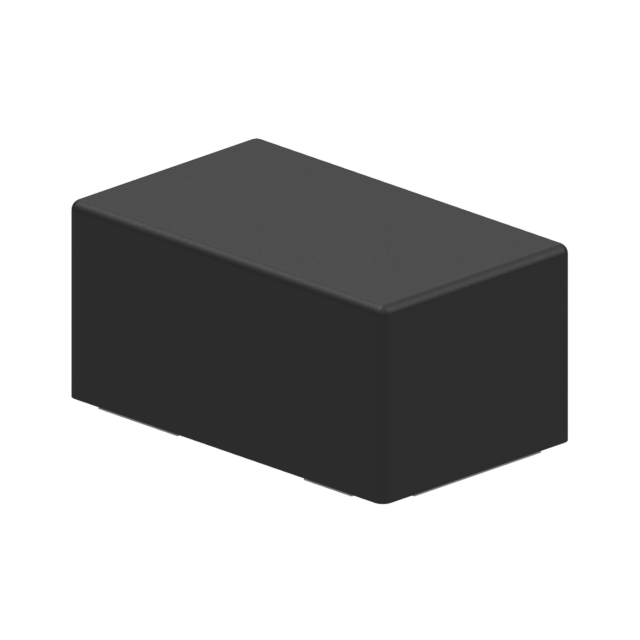

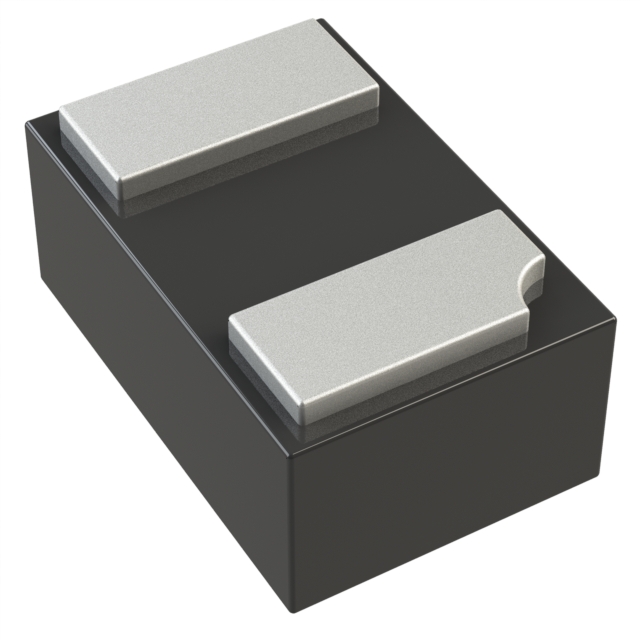

DIODES 齐纳(稳压)二极管 BZT52C10LP-7

BZT52C10LP-7概述

    BZT52C2V4LP - BZT52C39LP Surface Mount Zener Diode

    产品简介


    BZT52C2V4LP - BZT52C39LP 是一款表面贴装式齐纳二极管(Surface Mount Zener Diode),专门设计用于高可靠性的自动化装配工艺。这些二极管特别适用于电子设备中的稳压和过压保护,广泛应用于消费电子产品、工业控制设备、通信设备及电源管理等领域。

    技术参数


    - 尺寸:长1.00mm,宽0.60mm,高0.03mm(典型值)
    - 重量:0.001克
    - 封装材料:绿颜色模具塑料
    - 引脚:NiPdAu镀层铜引线框架,焊接符合MIL-STD-202方法208标准
    - 终端连接:阴极点标记(见标记信息)
    最大额定值
    - 正向电压(VF):0.9V(IF=10mA)
    - 功率耗散(Pd):250mW(TA=25°C)
    - 热阻(RθJA):500°C/W(TA=25°C)
    - 工作和存储温度范围(Tj, TSTG):-65°C至+150°C
    电气特性
    - 稳压范围:2.4V到39V
    - 最大齐纳阻抗(ZZT):100Ω(IZT=5mA)
    - 最大反向电流(IR):130µA(VR=39V)
    - 稳压电压温度系数(TC):-3.5mV/°C(典型值)

    产品特点和优势


    - 超小型无引脚表面贴装封装:适合自动化装配工艺,提供更高的生产效率和可靠性。
    - 无铅设计,符合RoHS标准:绿色环保材料,有助于减少环境污染。
    - 符合AEC-Q101标准:确保了在高可靠性应用中的卓越表现。
    - 小体积,轻重量:适用于对空间要求严格的便携式设备。

    应用案例和使用建议


    应用案例
    这些齐纳二极管广泛应用于各种电路中,例如稳压电路、保护电路以及信号电平转换电路。特别是在通信设备、电源管理和工业控制领域,它们能够有效地提供过压保护和稳压功能。
    使用建议
    - 在设计电路时,需根据具体需求选择合适的稳压电压等级。
    - 遵循推荐的焊盘布局,以确保良好的焊接效果和热管理。
    - 确保PCB设计符合制造商推荐的最小推荐焊盘布局模式。

    兼容性和支持


    这些齐纳二极管与大多数标准的FR-4印刷电路板兼容,适用于自动装配线的批量生产。Diodes Incorporated提供了详细的产品支持文档,包括焊盘布局图和电路设计指南。此外,用户还可以访问制造商的官方网站获取更多支持信息。

    常见问题与解决方案


    1. 问:如何正确安装这些齐纳二极管?
    - 答:遵循制造商提供的推荐焊盘布局和安装指南进行焊接,确保正确的方向。
    2. 问:这些二极管是否适用于高湿度环境?
    - 答:尽管这些二极管具有一定的防潮能力,但长期处于高湿度环境中可能会影响其性能。建议采取适当的防护措施。
    3. 问:是否可以将这些二极管用于军事或航空航天领域?
    - 答:这些二极管适用于一般商业和工业应用,但对于军用或航天级应用,需要额外的认证和测试。

    总结和推荐


    BZT52C2V4LP - BZT52C39LP 系列齐纳二极管凭借其超小型封装、环保材料和高可靠性,非常适合于各种高精度稳压和保护电路的应用。其独特的“绿色”设计理念和符合AEC-Q101标准,使其成为市场上极具竞争力的产品。总体而言,这是一款值得推荐的高品质齐纳二极管。

BZT52C10LP-7参数

参数
标称齐纳电压 10V
配置 独立式
最大功率 250mW
Ir - 反向电流 200nA
最大齐纳阻抗 20Ω
电压容差 ±6%
最大功率耗散 250mW
长*宽*高 1mm*600μm*500μm
通用封装 DFN-1006-2,SOT-323-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52C10LP-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BZT52C10LP-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES BZT52C10LP-7 BZT52C10LP-7数据手册

BZT52C10LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
