ZXT14P40DXTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 160mV@ 200mA,4A PNP 100nA 40V 4A 贴片安装
供应商型号: ZXT14P40DXCT-ND
供应商: Digi-Key
标准整包数: 1
DIODES 三极管(BJT) ZXT14P40DXTA

ZXT14P40DXTA概述

    ZXT14P40DX SuperSOT4™ PNP Silicon Low Saturation Switching Transistor

    1. 产品简介


    ZXT14P40DX是一款采用Zetex矩阵结构设计的新型第4代超低饱和导通损耗晶体管。它适用于高效率、低电压开关应用。该产品是PNP硅制低饱和导通损耗开关晶体管,能够显著降低电路中的导通损耗,提升系统的整体效率。

    2. 技术参数


    - 最大额定值
    - 集电极-基极电压 (VCBO): -50V
    - 集电极-发射极电压 (VCEO): -40V
    - 发射极-基极电压 (VEBO): -7.5V
    - 峰值脉冲电流 (ICM): -12A
    - 连续集电极电流 (IC): -4A
    - 基极电流 (IB): -500mA
    - 功率耗散 (TA=25°C): 1.1W(线性降额因子:8.8mW/°C)
    - 热阻抗
    - 结至环境热阻 (RθJA): 113°C/W(表面安装在25mm x 25mm FR4 PCB上)
    - 结至环境热阻 (RθJA): 70°C/W(FR4 PCB测量,t10秒)
    - 电气特性
    - 集电极-基极击穿电压 (V(BR)CBO): -50V
    - 集电极-发射极击穿电压 (V(BR)CEO): -40V
    - 发射极-基极击穿电压 (V(BR)EBO): -7.5V
    - 饱和导通电压 (VCE(sat)): -10mV 至 -160mV(IC从-0.1A到-4A不等)

    3. 产品特点和优势


    - 极低等效导通电阻:由于采用Zetex矩阵结构和先进封装技术,其等效导通电阻非常低。
    - 极低饱和导通电压:这有助于减少功率损耗,提高电路的整体效率。
    - 高增益特性:增益 (hFE) 可达900,适用于高电流密度应用。

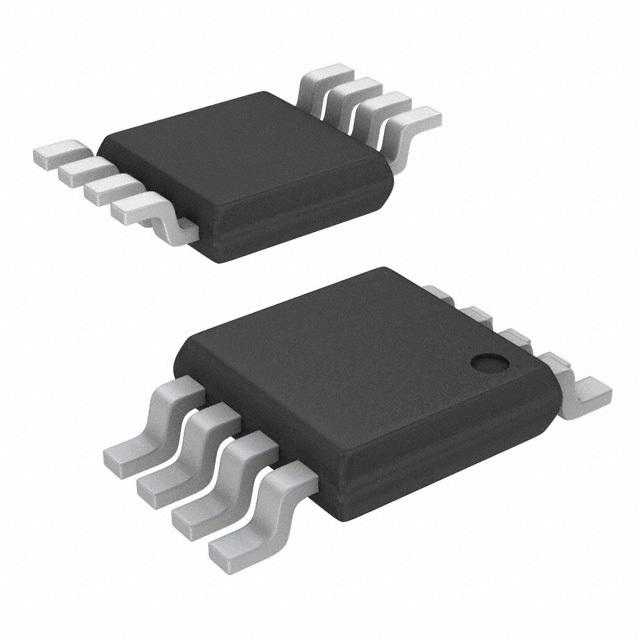

    - MSOP8封装:适用于高密度电路板布局。

    4. 应用案例和使用建议


    应用案例:
    - DC-DC转换器:用于高效转换不同电压等级。
    - 电源管理功能:适用于电源管理系统中的控制和调节功能。
    - 电机控制:适用于各种电机驱动和控制系统。
    使用建议:
    - 确保选择合适的散热措施以防止过热。
    - 在电路设计时考虑脉冲条件下的特性,确保脉冲宽度不超过300µs,占空比≤2%。

    5. 兼容性和支持


    - 兼容性:ZXT14P40DX可与多种电子元器件和设备兼容,适合集成于多种电路设计中。
    - 支持:该产品由Zetex公司提供全面的技术支持和维护服务,包括销售热线和技术支持电话。

    6. 常见问题与解决方案


    - Q: 如何确定正确的功耗?
    - A: 查阅技术手册中的热阻抗参数,计算功耗,确保不超过额定值。
    - Q: 如何选择合适的封装类型?
    - A: 选择MSOP8封装,适用于高密度电路板布局。
    - Q: 如何处理过热问题?
    - A: 使用散热片或增加散热孔,确保结点温度不超过最大额定值。

    7. 总结和推荐


    综上所述,ZXT14P40DX是一款高性能、低饱和导通损耗的PNP硅制晶体管,适用于多种高效率开关应用。其极低的饱和导通电压和高增益特性使其在实际应用中表现出色。因此,我们强烈推荐此产品用于需要高效率、低损耗的应用场合。

ZXT14P40DXTA参数

参数
配置 -
VCEO-集电极-发射极最大电压 40V
集电极电流 4A
最大集电极发射极饱和电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 160mV@ 200mA,4A
晶体管类型 PNP
VCBO-最大集电极基极电压 -
最大功率耗散 -
VEBO-最大发射极基极电压 -
集电极截止电流 100nA
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZXT14P40DXTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT14P40DXTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT14P40DXTA ZXT14P40DXTA数据手册

ZXT14P40DXTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
