DMPH4025SFVWQ-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES

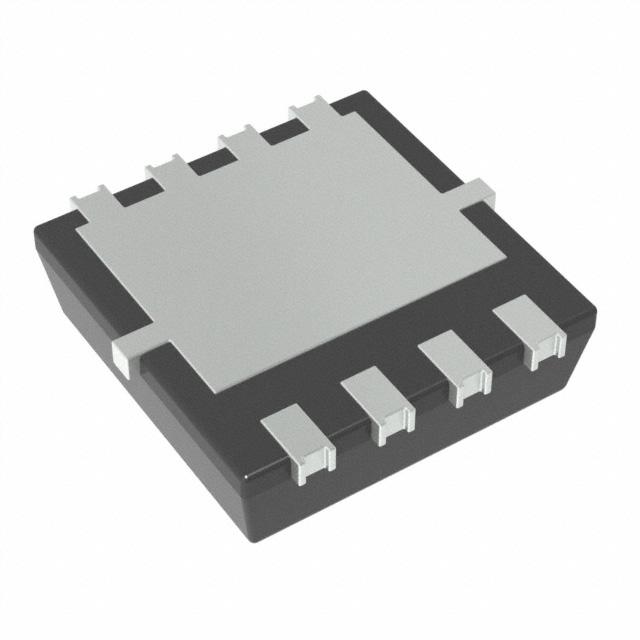

产品描述: DiodesZetex P沟道增强型MOS管, Vds=40 V, 8.7 A, PowerDI3333-8封装, 表面贴装, 8引脚
供应商型号: DMPH4025SFVWQ-13
供应商: 国内现货
标准整包数: 3000
DIODES 场效应管(MOSFET) DMPH4025SFVWQ-13

DMPH4025SFVWQ-13概述


    产品简介


    DMPH4025SFVWQ 是一款由 Diodes 公司设计的高性能 P 沟道增强型场效应晶体管(MOSFET),专门用于满足汽车应用中严格的要求。该器件采用紧凑型 PowerDI3333-8 封装,适用于多种电子系统,尤其在汽车电子和工业控制领域具有广泛应用。
    主要功能:
    - 高温耐受性:额定工作温度范围为 -55°C 至 +175°C。
    - 极低导通电阻(RDS(ON)):确保了在高电流工作条件下极小的能量损耗。
    - 支持高压操作:额定击穿电压高达 40V。
    应用领域:
    - 逆向极性保护。
    - 电源管理功能。
    - 直流-直流(DC-DC)转换器。
    - 工业级和汽车级电子控制系统。

    技术参数


    以下是 DMPH4025SFVWQ 的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 击穿电压(VGS=0V) | -40 | - | - | V |
    | 导通电阻(VGS=-10V) | - | 18 | 25 | mΩ |
    | 导通电阻(VGS=-4.5V) | - | 23 | 45 | mΩ |
    | 持续漏极电流(VGS=-10V)| -8.7 | -7.3 | - | A |
    | 最大连续功率损耗 | - | - | 2.3 | W |
    | 热阻抗(结至环境) | 53 | - | - | °C/W |
    此外,该器件还具备出色的动态特性,如输入电容(Ciss)、输出电容(Coss)、反向传输电容(Crss)等参数均经过优化,适合高频开关应用。

    产品特点和优势


    1. 高温工作能力:能够在高达 +175°C 的极端环境下稳定运行,非常适合恶劣环境的应用场景。
    2. 低导通电阻:典型 RDS(ON) 仅为 18mΩ(@ VGS=-10V),显著降低了导通时的功耗。
    3. 小型化封装:PowerDI3333-8 封装仅占用 SO-8 封装 33% 的面积,有助于实现更高的设计密度。
    4. 绿色环保:完全无铅且符合 RoHS 和其他环保标准。
    5. 汽车级认证:AEC-Q101 认证保证了其在汽车领域的可靠性。

    应用案例和使用建议


    应用案例:
    1. 汽车电池管理系统:DMPH4025SFVWQ 可用于电池保护电路,防止电池因极性错误导致的损坏。
    2. 工业电源模块:其高效能表现使其成为高性能 DC-DC 转换器的理想选择。
    使用建议:
    - 在设计中应充分考虑热管理措施,特别是在高电流情况下。
    - 使用 PowerDI3333-8 封装时,需参考建议的焊盘布局以确保良好的散热性能。

    兼容性和支持


    - 兼容性:与主流 PCB 设计工具兼容,便于集成到现有系统中。
    - 技术支持:Diodes 提供全面的技术支持文档及样品服务,客户可通过官方网站获取进一步的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 增加散热片或优化 PCB 布局以提高热传导效率。 |
    | 开关速度不足 | 检查驱动电路设计并调整栅极电阻以优化开关性能。 |

    总结和推荐


    DMPH4025SFVWQ 是一款专为高要求场景设计的高性能 P 沟道 MOSFET,凭借其高可靠性、低功耗和小型化设计,在汽车电子和工业控制领域具有显著的竞争优势。强烈推荐给需要高性能、高可靠性的工程师和技术人员。

DMPH4025SFVWQ-13参数

参数
FET类型 1个P沟道
配置 独立式
Id-连续漏极电流 40A
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 1.918nF@20V
栅极电荷 38.6nC@ 10 V
Rds(On)-漏源导通电阻 25mΩ@ 30A,10V
Vgs(th)-栅源极阈值电压 1.8V@ 250µA
Vds-漏源极击穿电压 40V
通道数量 1
最大功率耗散 2.3W(Ta),60W(Tc)
通用封装 PDI-33338
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DMPH4025SFVWQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMPH4025SFVWQ-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMPH4025SFVWQ-13 DMPH4025SFVWQ-13数据手册

DMPH4025SFVWQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
