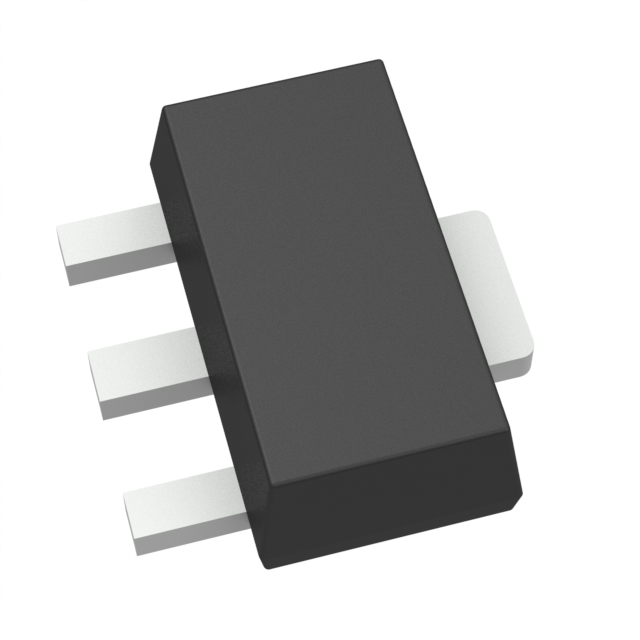

ZXTP2008ZQTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 175mV@ 500mA,5.5A PNP 12W -7V 20nA -50V 30V 5.5A SOT-89-3 贴片安装
供应商型号: ZXTP2008ZQTA
供应商: 国内现货
标准整包数: 1000
DIODES 三极管(BJT) ZXTP2008ZQTA

ZXTP2008ZQTA概述

    ZXTP2008ZQ:30V PNP 低饱和中功率晶体管



    1. 产品简介



    ZXTP2008ZQ 是一款专为汽车应用设计的双极型晶体管(BJT)。作为一款高性能的PNP中功率晶体管,它具备出色的电气特性和高可靠性,适用于直流-直流转换器、MOSFET栅极驱动器、充电电路、电源开关及电机控制等领域。


    2. 技术参数



    - 工作电压范围:集电极-基极电压BVCEO > -30V;集电极-发射极电压VCEO > -30V。
    - 电流能力:连续集电极电流IC = -5.5A;峰值脉冲电流ICM = -20A。
    - 饱和压降:饱和电压VCE(SAT) < -60mV(最大值@ -1A)。
    - 导通电阻:等效导通电阻RSAT = 24mΩ(最大值@ -5.5A)。
    - 增益线性度:在-10mA时保持良好的增益线性度。
    - 耐热性能:完全符合AEC-Q101标准。
    - 温度范围:工作温度范围为-55°C至+150°C。
    - 封装材料:符合RoHS标准的无铅、无卤素封装。
    - 其他特性:PPAP认证;符合JEDEC的静电放电等级。


    3. 产品特点和优势



    - 高可靠性:通过了AEC-Q101认证,确保在汽车应用中的高可靠性能。
    - 低饱和电压:VCE(SAT) < -60mV,有效降低功耗。
    - 高电流处理能力:支持高达-5.5A的连续集电极电流和-20A的峰值脉冲电流。
    - 环保材料:采用无铅和无卤素的“绿色”材料,满足环保要求。
    - 高导通增益:在大电流下仍能保持稳定的增益性能。


    4. 应用案例和使用建议



    ZXTP2008ZQ 在汽车电子系统、工业自动化和消费电子产品中的应用广泛。例如,在直流-直流转换器中,它可以提供高效的功率转换;在电机控制系统中,它可以提供稳定的电流输出。使用建议如下:
    - 在应用中,应注意散热管理,避免过高的工作温度导致性能下降。
    - 在电机控制应用中,可以配合相应的驱动电路来提高效率。
    - 在充电电路中,要合理选择外部电容以减少寄生效应。


    5. 兼容性和支持



    - 兼容性:ZXTP2008ZQ 支持广泛的供电电压范围,可与多种其他电子元器件配合使用。
    - 支持服务:Diodes Incorporated 提供PPAP认证,并且在技术文档中提供了详尽的支持和维护信息。


    6. 常见问题与解决方案



    - 问题1:工作温度过高导致过热保护触发。
    - 解决方案:增加外部散热片或采用强制冷却措施。
    - 问题2:导通电阻增大影响效率。
    - 解决方案:检查外围电路设计是否合理,必要时更换更大功率的晶体管。
    - 问题3:电流稳定性差。
    - 解决方案:检查基极驱动信号是否稳定,或考虑增加基极偏置电阻。


    7. 总结和推荐



    综上所述,ZXTP2008ZQ是一款非常适合于汽车和工业应用的高性能PNP中功率晶体管。其优异的电气性能、高可靠性以及环保材料使其在市场上具有很强的竞争优势。对于需要高可靠性和高效能的电子系统设计来说,ZXTP2008ZQ是理想的选择。强烈推荐在合适的应用场景中使用此产品。

ZXTP2008ZQTA参数

参数
VCEO-集电极-发射极最大电压 30V
集电极截止电流 20nA
最大集电极发射极饱和电压 -0.13
集电极电流 5.5A
VEBO-最大发射极基极电压 -7V
不同 Ib,Ic 时的 Vce 最大饱和值 175mV@ 500mA,5.5A
最大功率耗散 12W
晶体管类型 PNP
配置 独立式
VCBO-最大集电极基极电压 -50V
通用封装 SOT-89-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
