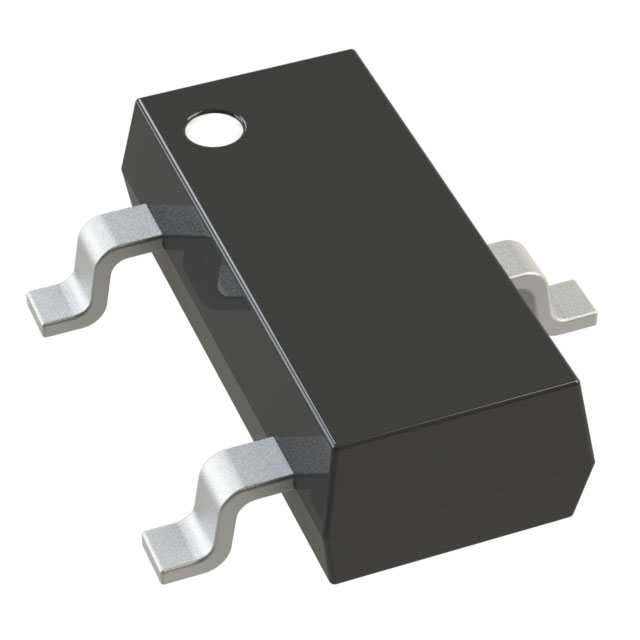

DMN2058UW-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex N沟道增强型MOS管, Vds=20 V, 4.6 A, SOT-23封装, 表面贴装, 3引脚
供应商型号: DMN2058UW-7
供应商: 国内现货
标准整包数: 1
DIODES 场效应管(MOSFET) DMN2058UW-7

DMN2058UW-7概述

    DMN2058UW N-Channel Enhancement Mode MOSFET

    产品简介


    DMN2058UW 是一款N沟道增强型功率场效应晶体管(MOSFET),专为高效率电源管理应用设计。该产品主要特性包括低导通电阻(RDS(ON))、快速开关速度和低输入/输出漏电流。适用于电机控制、电源管理功能和背光等领域。

    技术参数


    - 额定电压(VDSS): 20V
    - 最大栅源电压(VGSS): ±12V
    - 连续漏极电流(ID):
    - VGS = 10V时:3.5A
    - VGS = 4.5V时:3.3A
    - 最大体二极管正向电流(IS): 1.0A
    - 脉冲漏极电流(IDM): 20A
    - 热阻(RθJA):
    - 静态:175°C/W
    - 动态:259°C/W
    - 操作和存储温度范围(TJ, TSTG): -55°C 至 +150°C

    产品特点和优势


    - 低导通电阻:42mΩ @ VGS = 10V,3.5A。
    - 低输入电容:Ciss = 281pF @ VDS = 10V,VGS = 0V。
    - 快速开关速度:关断延迟时间tD(OFF) = 9.9ns,关断下降时间tF = 3.3ns。
    - 低输入/输出漏电流:IGSS = ±100nA。
    - 完全无铅且符合欧盟RoHS标准。

    应用案例和使用建议


    应用案例:
    - 电机控制:在电机控制电路中,DMN2058UW能够高效地管理电流流动,减少能量损失。
    - 电源管理:在电源管理模块中,利用其低导通电阻特性,可以提高系统效率。
    - 背光:适用于LED背光驱动电路,提高系统可靠性。
    使用建议:
    - 在使用过程中,注意避免过压和过流情况,确保散热良好。
    - 建议在高温环境下使用时,考虑采用更好的散热措施。

    兼容性和支持


    DMN2058UW 支持标准SOT323封装,可与市场上大多数相关设备兼容。Diodes Incorporated提供详细的包装说明和技术支持,用户可以在官方网站上查找相关信息。

    常见问题与解决方案


    问题1: 产品在使用中出现异常发热现象。
    - 解决方案: 确保电路板设计符合推荐的散热要求,并适当增加散热片。

    问题2: 漏电流过大。
    - 解决方案: 检查电路板布局是否符合推荐标准,重新校准电路参数。

    总结和推荐


    综上所述,DMN2058UW凭借其低导通电阻、低输入电容和快速开关速度等特点,在高效率电源管理和电机控制领域具有显著的优势。强烈推荐用于需要高性能、可靠性的应用场合。
    此篇文章提供了DMN2058UW MOSFET的技术概述,帮助读者全面了解其特性和应用场景。

DMN2058UW-7参数

参数
Rds(On)-漏源导通电阻 42mΩ@ 3A,10V
Vgs-栅源极电压 12V
通道数量 1
Id-连续漏极电流 3.5A
最大功率耗散 500mW(Ta)
配置 独立式
Vgs(th)-栅源极阈值电压 1.2V@ 250µA
栅极电荷 7.7nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 281pF@10V
FET类型 1个N沟道
Vds-漏源极击穿电压 20V
长*宽*高 2.15mm*1.3mm*1mm
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMN2058UW-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMN2058UW-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMN2058UW-7 DMN2058UW-7数据手册

DMN2058UW-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.275
200+ ¥ 0.2242
400+ ¥ 0.2204
800+ ¥ 0.2166
库存: 1
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.27
