首页  >  产品百科  >  DFLZ39-7

DFLZ39-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 1μA 39V 40Ω 1W 独立式 PDI-123 贴片安装 3.7mm*1.78mm*980μm
供应商型号: 30C-DFLZ39-7 PDI123
供应商: 云汉优选
标准整包数: 1

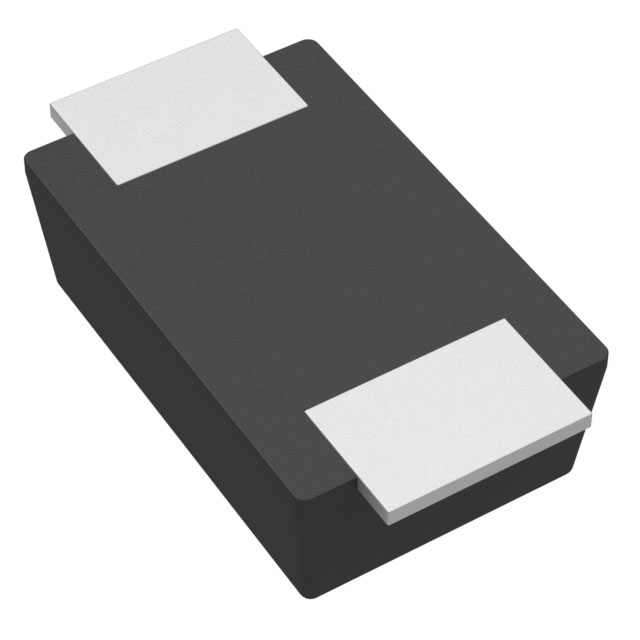

DIODES 齐纳(稳压)二极管 DFLZ39-7

DFLZ39-7概述

    电子元器件产品技术手册:DFLZ5V1 - DFLZ39 表面贴装功率稳压二极管

    产品简介


    DFLZ5V1 - DFLZ39 是一款表面贴装式功率稳压二极管,适用于广泛的电路应用。这类二极管主要用作稳压器,以稳定电路中的电压,常用于电源设计和保护电路中。它们能够承受高达1瓦的功率耗散,适用于需要高可靠性、无卤素和符合RoHS标准的应用场景。

    技术参数


    - 最大额定值
    - 前向电压(@ IF = 200mA):1.2 V
    - 功率耗散(注释5):1.0 W
    - 结到空气热阻(注释5):110 °C/W
    - 结到焊接点热阻(注释6):9 °C/W
    - 工作温度范围:-55°C 至 +150°C
    - 电气特性(@ TA = +25°C)
    - 稳压电压范围:见下表
    - 稳压电流:100 mA(最小)
    - 稳压阻抗:2 Ω(最大)
    - 温度系数:-0.08 %/°C 到 0.07 %/°C
    | 型号 | 标记代码 | 稳压电压范围 (V) | 最小值 (V) | 最大值 (V) | 最大反向电流 (µA) | 温度系数 (%/°C) |
    ||
    | DFLZ5V1 | FHK | 5.1 | 4.8 | 5.4 | 2.5 | -0.08 |
    | DFLZ5V6 | FHL | 5.6 | 5.2 | 6.0 | 10 | -0.04 |
    | ... | ... | ... | ... | ... | ... | ... |
    | DFLZ39 | FJT | 39 | 37 | 41 | 30 | 0.06 |

    产品特点和优势


    DFLZ5V1 - DFLZ39 的显著特点包括:
    - 高可靠性,符合 AEC-Q101 标准。
    - 无卤素和锑元素的“绿色”设备,符合欧盟RoHS指令。
    - 模塑塑料外壳,带有“绿色”模塑化合物,具备 UL 94V-0 阻燃等级。
    - 具有卓越的散热性能,适合高功率应用。
    这些特点使得该系列稳压二极管在高可靠性要求和绿色环保应用中具有显著的优势。

    应用案例和使用建议


    应用案例
    - 电源设计:用于稳定输入电压,确保下游电路的正常运行。
    - 保护电路:在过压情况下提供保护,避免损坏敏感组件。
    使用建议
    - 在高电流应用中选择较低稳压电压的型号,以降低功耗。
    - 为实现最佳散热效果,建议采用较大的焊盘面积,并采用FR-4 PCB。

    兼容性和支持


    DFLZ5V1 - DFLZ39 与广泛的标准接口兼容,可以轻松集成到各种电路设计中。Diodes Incorporated 提供详尽的技术文档和支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 稳压二极管发热严重 | 确保使用较大的焊盘面积,并确保良好的散热条件。 |
    | 输出电压波动较大 | 检查稳压电压的选择是否合适,考虑更换为更稳定的型号。 |

    总结和推荐


    DFLZ5V1 - DFLZ39 表面贴装功率稳压二极管是一款高度可靠且环保的产品,在多种高可靠性应用中表现出色。其卓越的电气性能、低功耗和高散热效率使其成为电源设计的理想选择。强烈推荐在需要高可靠性和绿色环保的应用中选用这款产品。

DFLZ39-7参数

参数
最大功率耗散 1W
标称齐纳电压 39V
配置 独立式
最大功率 1W
Ir - 反向电流 1μA
最大齐纳阻抗 40Ω
电压容差 ±5%
长*宽*高 3.7mm*1.78mm*980μm
通用封装 PDI-123
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DFLZ39-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DFLZ39-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES DFLZ39-7 DFLZ39-7数据手册

DFLZ39-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8448
200+ ¥ 0.583
1500+ ¥ 0.5291
3000+ ¥ 0.495
库存: 9081
起订量: 1 增量: 3000
