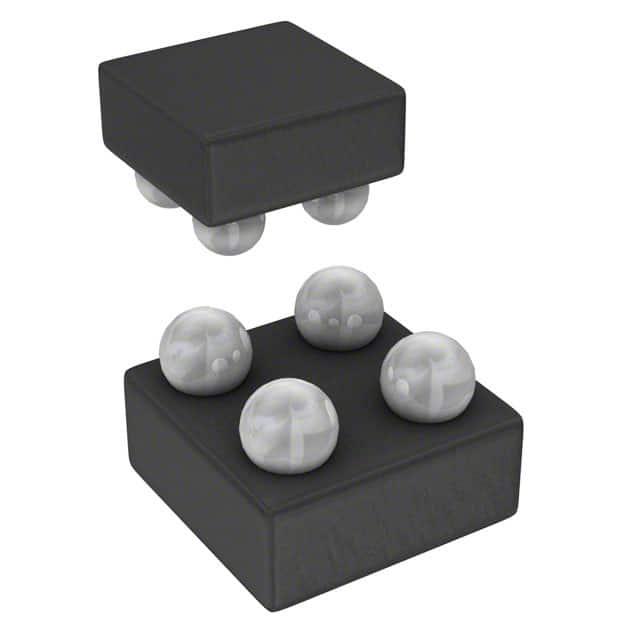

DMP2047UCB4-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1W(Ta) 6V 1.2V@ 250µA 2.3nC@ 4.5 V 1个P沟道 20V 47mΩ@ 1A,4.5V 4.1A 218pF@10V UWLB-10104 贴片安装 1mm*1mm*380μm
供应商型号: 3943718
供应商: 海外现货
标准整包数: 1
DIODES 场效应管(MOSFET) DMP2047UCB4-7

DMP2047UCB4-7概述

    # DMP2047UCB4 技术手册解析

    产品简介


    DMP2047UCB4 是一款由 Diodes Incorporated 生产的 P 沟道增强模式金属氧化物半导体场效应晶体管(P-Channel Enhancement Mode MOSFET)。这种新世代的 MOSFET 被设计为具备极低的导通电阻(RDS(ON))同时保持卓越的开关性能,使其成为高效电源管理应用的理想选择。主要应用包括电池管理、负载开关以及电池保护。

    技术参数


    以下是 DMP2047UCB4 的关键技术参数:
    - 最大耐压 (VDSS):-20V
    - 导通电阻 (RDS(on)):40mΩ(典型值)
    - 输入电荷 (Qg):2.3nC
    - 门极电荷 (Qgd):0.4nC
    - 持续漏极电流 (ID):-4.1A(VGS=-4.5V, TA=+25°C)
    - 脉冲漏极电流 (IDM):16A
    - 热阻抗 (RθJA):127°C/W
    - 工作温度范围 (TJ, TSTG):-55°C 至 +150°C
    这些参数表明该器件适合高压高功率的应用场景,且具有较低的功耗和良好的热管理能力。

    产品特点和优势


    独特功能
    1. 使用 LD-MOS 技术实现最低的性能指标:RDS(on) = 40mΩ 以减少导通损耗,Qg = 2.3nC 实现超快开关。
    2. 门限电压 Vgs(th) = -0.8V(典型值),提供低开启电压。
    3. 小型封装(1.0mm × 1.0mm)高度仅 0.62mm,适合紧凑空间设计。
    市场竞争力
    - 符合环保要求(无铅、RoHS 和绿色认证),满足高可靠性标准 AEC-Q101。
    - ESD 防护等级高达 3kV,保证稳定运行。

    应用案例和使用建议


    应用场景
    - 电池管理系统:用于监控电池状态并调节电流流动。
    - 负载开关:适用于需要频繁开闭的大电流回路。
    - 电池保护电路:在异常情况下快速切断电路以保护设备。
    使用建议
    - 为了最大化效率,在设计时应确保电路板散热良好。
    - 鉴于低功耗需求,可以考虑优化 PCB 布局来减少寄生电阻和电感。

    兼容性和支持


    DMP2047UCB4 可与其他支持相同规格参数的器件互换。Diodes Incorporated 提供全面的技术支持服务,包括详尽的数据手册、样片请求以及在线资源访问(如网站链接)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启电压过高 | 检查门极驱动电压是否达到推荐范围 (-4.5V ~ -6V) |
    | 工作温度超出极限 | 使用外部冷却系统确保环境温度符合规范 |
    | 开关频率不足 | 调整门极电容 Ciss 或降低负载电阻 |

    总结和推荐


    DMP2047UCB4 凭借其出色的导通电阻、超快开关速度以及绿色环保的设计理念,在众多 P 沟道 MOSFET 中脱颖而出。尤其适合需要高效能、小型化及严格环保标准的工业与消费电子产品。总体而言,这款器件是值得信赖的选择,推荐给寻求高性能电源解决方案的工程师们。
    通过上述分析可以看出,DMP2047UCB4 是一款面向未来需求的高性能器件,无论是在技术规格还是应用灵活性上都表现优异,非常适合现代电子设计中的各种挑战。

DMP2047UCB4-7参数

参数
栅极电荷 2.3nC@ 4.5 V
Vgs(th)-栅源极阈值电压 1.2V@ 250µA
最大功率耗散 1W(Ta)
Vds-漏源极击穿电压 20V
Vgs-栅源极电压 6V
Rds(On)-漏源导通电阻 47mΩ@ 1A,4.5V
Id-连续漏极电流 4.1A
FET类型 1个P沟道
配置 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 218pF@10V
长*宽*高 1mm*1mm*380μm
通用封装 UWLB-10104
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMP2047UCB4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMP2047UCB4-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMP2047UCB4-7 DMP2047UCB4-7数据手册

DMP2047UCB4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8937
10+ ¥ 2.1922
100+ ¥ 1.9642
500+ ¥ 1.9642
1000+ ¥ 1.9291
5000+ ¥ 1.9291
库存: 232
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 21.92
