DXTP07040CFGQ-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 500mV@ 50mA,2A PNP 3.1W 7V 20nA 50V 40V 3A PDI-33338SWP 贴片安装
供应商型号: AV-S-DIIDXTP07040CFGQ7
供应商: Avnet
标准整包数: 2000
DIODES 三极管(BJT) DXTP07040CFGQ-7

DXTP07040CFGQ-7概述


    产品简介

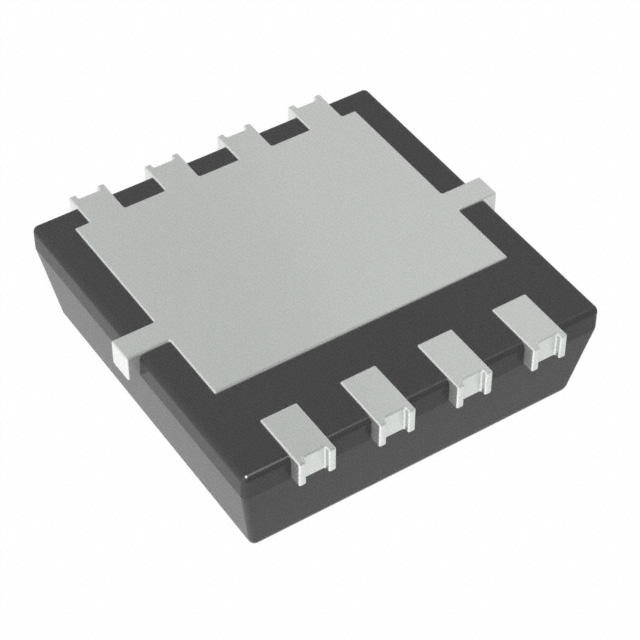

    DXTP07040CFGQ是一款40V PNP低压饱和晶体管,采用PowerDI3333-8封装。该产品具有紧凑的外形尺寸,适合高密度终端产品设计。主要功能包括作为高边开关、低降压调节器和MOSFET或IGBT门驱动器。适用于汽车、工业自动化等多种高可靠性应用领域。

    技术参数


    - 电压参数
    - BVCEO > -40V(集电极-发射极断开电压)
    - VCBO > -50V(集电极-基极断开电压)
    - 电流参数
    - IC = -3A(连续集电极电流)
    - ICM = -6A(峰值脉冲电流)
    - 电压饱和度
    - VCE(sat) < -400mV(发射极饱和电压)
    - 其他参数
    - 最小hFE 200(静态增益)
    - 工作温度范围:-55°C 至 +175°C
    - 湿热等级:湿度敏感度等级1
    - 铅含量:无故意添加铅

    产品特点和优势


    - 小型化设计:采用PowerDI3333-8封装,体积小巧且具有良好的散热性能。
    - 高可靠性:符合AEC-Q101标准,适用于汽车和其他高可靠性要求的应用。
    - 环保材料:全无铅且完全符合RoHS标准,确保绿色生产和使用。
    - 高温环境适应性:可承受最高175°C的工作温度,适用于严苛环境。

    应用案例和使用建议


    应用案例:
    - 高边开关:适用于需要高压切换的应用。
    - 低降压调节器:用于电压调节场景,尤其在汽车电气系统中。
    - MOSFET或IGBT门驱动器:适用于各种驱动需求,如电机控制和电源管理。
    使用建议:
    - 在安装时确保焊点质量良好,避免因热应力导致的损坏。
    - 考虑到高温环境下的稳定性,建议在散热设计上投入更多精力。
    - 由于产品具有较强的抗干扰能力,建议在信号处理电路中发挥其优势,减少噪声干扰。

    兼容性和支持


    - 兼容性:该产品适用于多种电路设计,与其他电子元器件有较好的兼容性。
    - 支持:Diodes Incorporated提供PPAP(生产件批准程序)服务,确保产品质量。官方技术支持也提供了详细的安装指南和使用说明,便于用户快速掌握使用技巧。

    常见问题与解决方案


    - 问题1:如何确定产品是否安装正确?
    - 解决方法:检查焊点质量,确保无虚焊现象。可以通过万用表测量电阻来验证。

    - 问题2:在高温环境下使用时需要注意什么?
    - 解决方法:确保良好的散热设计,使用散热片或散热器辅助散热。并定期检查产品的温升情况。

    总结和推荐


    总结:
    - 优点:DXTP07040CFGQ晶体管具备优异的电气特性和可靠性,适用于高可靠性要求的应用场合。其小体积、低成本和高性能的特点使其在市场上具有较强竞争力。

    推荐:
    - 强烈推荐用于需要高可靠性的汽车电子系统、工业自动化控制系统及其他高要求应用场景。因其优越的性能和广泛的适用性,适合在各种电子设计项目中使用。
    通过以上分析,可以看出DXTP07040CFGQ不仅在技术参数上表现出色,而且具有广泛的适用性和高度的可靠性,非常值得用户选用。

DXTP07040CFGQ-7参数

参数
配置 独立式
集电极截止电流 20nA
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,2A
VCEO-集电极-发射极最大电压 40V
最大集电极发射极饱和电压 0.5@ 50mA,2A
VCBO-最大集电极基极电压 50V
VEBO-最大发射极基极电压 7V
集电极电流 3A
最大功率耗散 3.1W
通用封装 PDI-33338SWP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DXTP07040CFGQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DXTP07040CFGQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DXTP07040CFGQ-7 DXTP07040CFGQ-7数据手册

DXTP07040CFGQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
