GBL410

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 1KV 150A 5μA 4A GBL-4 通孔安装 20.8mm*3.7mm*11.3mm
供应商型号: FA-GBL410
供应商: Avnet
标准整包数: 1
DIODES 整流二极管/整流桥 GBL410

GBL410概述

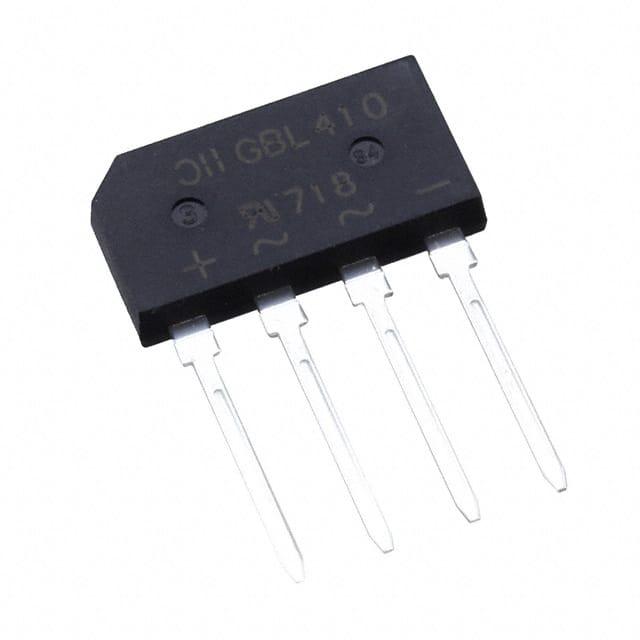

    GBL410 4A玻璃封装桥式整流器

    1. 产品简介


    GBL410是一款额定电流为4A的桥式整流器,专为印刷电路板(PCB)应用设计。它采用玻璃密封的结构,具备高达1000V的反向恢复电压和低反向漏电流的特点。GBL410适用于各种电力转换和整流应用,尤其适合需要高可靠性和稳定性的场合。

    2. 技术参数


    GBL410的技术参数如下:
    - 峰值重复反向电压 (VRRM): 1000V
    - 额定正向平均电流 (I(AV)): 4.0A (带散热片), 2.4A (无散热片)
    - 非重复峰值正向浪涌电流 (IFSM): 150A
    - 正向电压降 (VFM): 1.0V (当IF=2.0A时)
    - 最大结温范围 (TJ, TSTG): -55°C 至 +150°C
    - 热阻抗 (RθJC, RθJL, RθJA): 4.2°C/W, 4.0°C/W, 10°C/W 分别对应结至壳体、结至引脚和结至环境的热阻抗
    这些参数确保了GBL410在宽泛的工作温度范围内具有良好的性能和可靠性。

    3. 产品特点和优势


    GBL410的主要特点是其玻璃封装的结构,这种结构能够提供更佳的防潮和机械保护。此外,其高反向恢复电压和低漏电流使其在高压应用中表现出色。GBL410还具有高达150A的非重复正向浪涌电流能力,使其能够在瞬间承受较大的电流冲击。这使得GBL410非常适合应用于需要瞬态耐受力的应用场合。

    4. 应用案例和使用建议


    GBL410广泛应用于工业控制、电源管理和汽车电子等领域。例如,在开关电源中,它可以有效地将交流电转换为稳定的直流电输出。在使用GBL410时,建议考虑以下几个方面以优化性能:
    - 使用适当的散热措施,如加装散热片,特别是在高功率应用中。
    - 注意连接线的布局,避免不必要的感应效应。
    - 在高温环境中使用时,确保充分考虑热阻抗的影响。

    5. 兼容性和支持


    GBL410的外形尺寸为GBL标准,可与大多数常见的印刷电路板兼容。Diodes Incorporated提供了详尽的产品文档和设计指南,帮助工程师进行正确的安装和调试。如果需要进一步的支持,可以访问官方网站或联系技术支持团队。

    6. 常见问题与解决方案


    在使用GBL410的过程中,用户可能会遇到以下问题及解决方案:
    - 问题: 无法达到预期的电流输出。
    - 解决方案: 检查连接是否正确,并确保没有过载现象。

    - 问题: 温度过高导致故障。
    - 解决方案: 安装合适的散热措施,并确保电路中的其他部件没有异常发热。

    7. 总结和推荐


    GBL410是一款高性能的桥式整流器,以其玻璃封装的特性、高反向恢复电压和低漏电流等特点在高压应用中表现优异。它适用于广泛的工业和消费电子应用。根据其优良的电气特性和广泛的应用范围,强烈推荐在需要高可靠性和稳定性的电路中使用GBL410。

GBL410参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 4A
长*宽*高 20.8mm*3.7mm*11.3mm
通用封装 GBL-4
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

GBL410厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBL410数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBL410 GBL410数据手册

GBL410封装设计

查看详情并下载
Symbol
Footprint
3D Model
