ZVP4424ASTOB

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 750mW 40V 1个P沟道 240V 9Ω 200mA TO-92-3 通孔安装
供应商型号: CSCS-ZVP4424ASTOB
供应商: 海外现货
标准整包数: 1
DIODES 场效应管(MOSFET) ZVP4424ASTOB

ZVP4424ASTOB概述


    产品简介


    ZVP4424A P-Channel Enhancement-Mode Vertical DMOS FET
    ZVP4424A 是一种增强模式垂直双扩散金属氧化物场效应晶体管(DMOS FET),属于P沟道型器件。它主要适用于需要高电压和低功耗的应用场合。具体而言,这种类型的FET常用于电子钩开关(Electronic Hook Switch)等应用场景中,为工程师提供了可靠的开关控制和电流调节功能。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压(VDS) | -240 | - | -240 | V |
    | 持续漏极电流(ID) | - | -200 | - | mA |
    | 脉冲漏极电流(IDM) | - | - | -1 | A |
    | 栅源电压(VGS) | -40 | - | 40 | V |
    | 功率耗散(Ptot) | - | - | 750 | mW |
    | 结温/存储温度范围(Tj/Tstg) | -55 | - | 150 | °C |

    产品特点和优势


    - 高耐压能力:ZVP4424A 具有高达240V的漏源电压,使得其能够在高压环境下稳定工作。
    - 低导通电阻:典型值为9Ω的导通电阻(RDS(on)),有助于降低功耗并提高效率。
    - 低阈值电压:阈值电压在-0.7V到-2.0V之间,适合需要快速开启和关闭的应用。
    - 优良的热稳定性:能够在宽广的工作温度范围内保持稳定性能。

    应用案例和使用建议


    应用案例:ZVP4424A 常被用于电子钩开关(Electronic Hook Switch),例如电话系统的拨号电路中。其在高压环境下的高可靠性和低导通电阻使其成为理想选择。
    使用建议:为了确保最佳性能,建议在实际应用中仔细考虑器件的额定电压和电流,避免过载。另外,在高温环境下使用时,应注意散热措施以保证长期可靠性。

    兼容性和支持


    ZVP4424A 的封装与常见的TO-92封装兼容,易于集成到现有的设计中。此外,制造商通常会提供详细的资料和应用指南,以便用户更好地理解和使用该器件。如果您在使用过程中遇到任何问题,可以联系厂商获取技术支持。

    常见问题与解决方案


    1. 问题:电源电流超过额定值。
    - 解决方案:检查系统设计并确保供电电压不超过器件的最大额定值。如果需要更高的功率处理能力,请考虑使用更大额定值的器件。
    2. 问题:温度过高导致器件损坏。
    - 解决方案:采取有效的散热措施,如添加散热片或优化PCB布局以提高散热效果。

    总结和推荐


    ZVP4424A 是一款性能卓越的P沟道增强模式垂直DMOS FET,特别适合于高压和低功耗应用。其出色的热稳定性、低导通电阻和高耐压能力使它在市场上具备强大的竞争力。无论是用于电子钩开关还是其他需要高压开关控制的应用场景,ZVP4424A 都能提供可靠且高效的解决方案。因此,强烈推荐此器件给需要此类特性的工程应用。

ZVP4424ASTOB参数

参数
Rds(On)-漏源导通电阻
最大功率耗散 750mW
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
通道数量 1
配置 独立式
Id-连续漏极电流 200mA
Vds-漏源极击穿电压 240V
Vgs-栅源极电压 40V
Vgs(th)-栅源极阈值电压 -
FET类型 1个P沟道

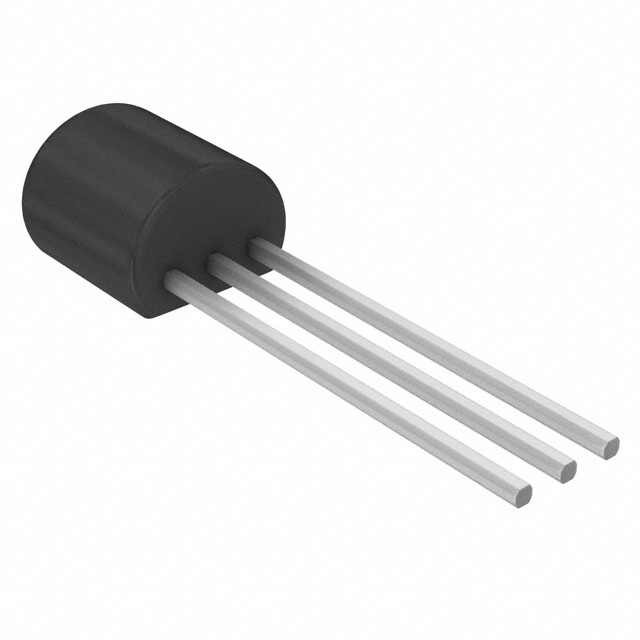

通用封装 TO-92-3
安装方式 通孔安装
包装方式 卷带包装

ZVP4424ASTOB厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZVP4424ASTOB数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZVP4424ASTOB ZVP4424ASTOB数据手册

ZVP4424ASTOB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1001+ $ 0.348 ¥ 2.9406
库存: 1331
起订量: 1437 增量: 1
交货地:
最小起订量为:1001
合计: ¥ 2943.54
直接购买
加入购物车
