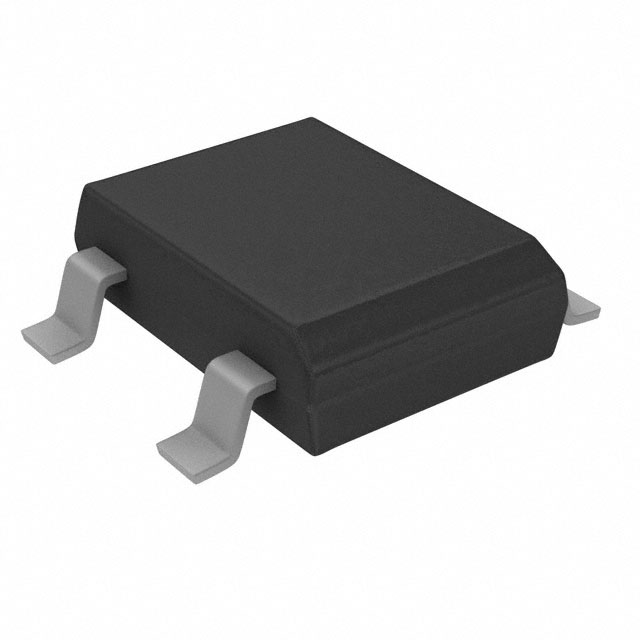

HDS10M-13

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 1KV 60A 5μA 1A HDS-4 贴片安装 5.25mm*4.65mm*1.4mm
供应商型号: HDS10M-13
供应商: 国内现货
标准整包数: 3000
DIODES 整流二极管/整流桥 HDS10M-13

HDS10M-13概述

    HDS10M: Advanced Surface Mount Glass Passivated Bridge Rectifier

    产品简介


    HDS10M 是一款适用于交流到直流桥式全波整流的1A表面贴装玻璃封装二极管,专为开关电源(SMPS)、LED照明、适配器、电池充电器、家用电器、办公设备和电信应用而设计。该产品采用先进的技术制造,具有高效能、可靠性高的特点,是各类现代电子设备的理想选择。

    技术参数


    - 峰值重复反向电压:1000V
    - 均方根反向电压:700V
    - 平均整流输出电流(@TC = +95°C):1.0A
    - 非重复性峰值正向浪涌电流(8.3ms单半正弦波叠加在额定负载上):30A
    - 非重复性峰值正向浪涌电流(1ms单半正弦波叠加在额定负载上):60A
    - 热阻:
    - 结至环境典型值(每个元件):40°C/W
    - 结至外壳典型值(每个元件):30°C/W
    - 结至引脚典型值(每个元件):18°C/W
    - 工作温度范围:-55°C 至 +150°C
    - 泄漏电流:≤5μA(@VR = 1000V, TA = +25°C)

    产品特点和优势


    - 玻璃钝化芯片结构:提供高可靠性和耐高温性能。
    - 小型封装:节省电路板空间,便于集成。
    - 低泄漏电流:确保在高电压下的稳定性能。
    - 理想的表面贴装工艺:易于自动化生产,提高效率。
    - 低正向压降:降低功耗,提升整体效率。
    - 无铅无卤素:符合RoHS标准,环保友好。

    应用案例和使用建议


    HDS10M 广泛应用于AC到DC转换的桥式整流器中,特别是在SMPS(开关电源模块)、LED驱动电源、家用电器及电信设备中。根据手册中的应用场景,该二极管非常适合于对体积和效率有严格要求的应用场合。
    使用建议:
    - 确保电路设计时考虑到散热问题,特别是在高温环境下。
    - 使用合适尺寸的焊盘,以增加导热性并保持焊接质量。
    - 避免在高湿度环境中长期暴露,以减少漏电风险。

    兼容性和支持


    - 兼容性:HDS10M 兼容市面上常见的SMT设备,可与其他主流电子元器件无缝集成。
    - 支持和维护:Diodes Incorporated 提供详尽的技术支持和维护服务,确保用户能够及时获得帮助。

    常见问题与解决方案


    - Q:HDS10M 是否支持无铅焊接?
    - A:是的,HDS10M 符合RoHS标准,使用无铅焊锡膏进行焊接。
    - Q:在高湿度环境下工作时,HDS10M 的表现如何?
    - A:尽管HDS10M 能够承受一定的湿度,但长期暴露在高湿度环境下可能导致漏电。建议采取适当的防护措施,如使用防潮剂。
    - Q:如果发现二极管过热,应如何处理?
    - A:检查电路设计,确保散热路径畅通。如果需要,可以使用散热片或散热器来增强散热效果。

    总结和推荐


    HDS10M 是一款高性能、高可靠性的表面贴装桥式整流器,适用于各种严苛的工作环境。其紧凑的设计、低泄漏电流和出色的热稳定性使其成为众多电子应用的理想选择。无论是从性能还是环保角度来看,HDS10M 都是一款值得推荐的产品。

HDS10M-13参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
长*宽*高 5.25mm*4.65mm*1.4mm
通用封装 HDS-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HDS10M-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

HDS10M-13数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES HDS10M-13 HDS10M-13数据手册

HDS10M-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.7137
6000+ ¥ 0.6899
9000+ ¥ 0.678
15000+ ¥ 0.6721
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2141.1
直接购买
加入购物车
